26. Флотационное илоразделение в схемах оСв.

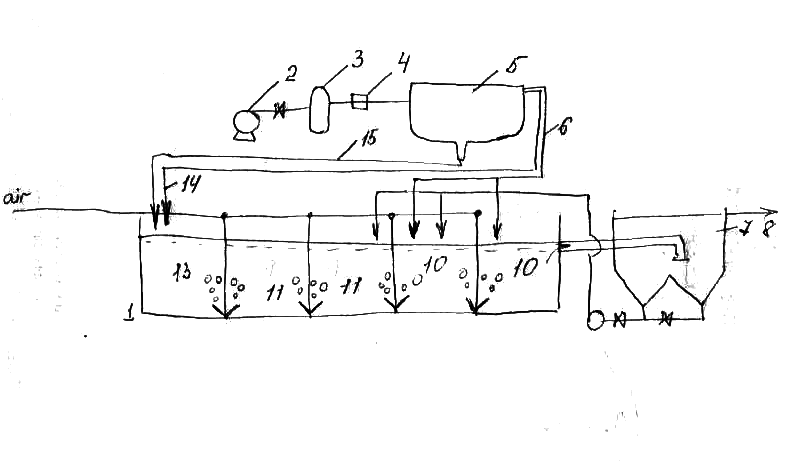

Иногда вместо во в схемах применяют флотаторы для разделения ила. Схема аэротенка с флотационным илоотделителем для очистки производственных СВ:

1. Резервуар аэротенка

2. ц/б насос

3. сатуратор

4. дроселлирующая арматура

5. флотационный илоотделитель

6. трубопровод подачи воды на II ступень

7. вторичный отстойник 8-сброс очищенной воды 10-ячейки аэротенка II ступени 11-аэротенк I ступени 12-подача исходной воды 13-регенератор 14-подача возвратного ила 15-опорожнение флотатора

Вода идет во флотатор на илоотделение, потом вода идет в регенератор. Во флотаторе идут процессы доокисления, т.к. среда анаэробная. В результате на аэротенки меньше нагрузки и можно урезать их объем. СВ из флотатора идет во вторую ступень (аэротенки вытеснители). После второй ступени применяют обычный во. Данная схема м.б. применена в некоторых отраслях промышленности (химической, пищевой, гидролизной и тд). При этом ил всплывает ВВерх и сточная вода остается внизу.

Продолжительность пребывания воды в отстойной зоне принимается равной 0,4-0,6ч.

Глубина зоны уплотнения принимается 2-2,5м. Глубина илосборного лотка: 0,1-0,05м. Разность отметок водосливов водосборного и пеносборного лотков флотационного илоотделения 40-50мм, предусматривается регулировка положения отметки пеносборного лотка.Есть приложение к снипу, по которому позволяется применять флотацию.

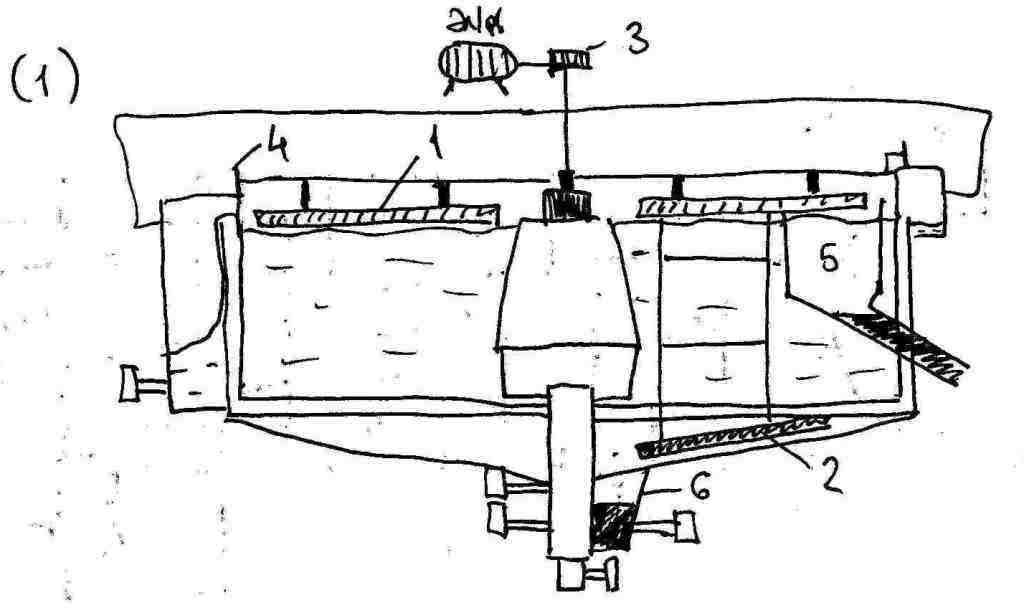

Ф лотатор радиального типа: 1- поверхностные скребки(пеносъемники от 2 до 6)

2- донные скребки

3- привод электродвигателя

4- ходовой ролик

5- удаление флотослоя

6- отвод донного осадка

Разность отметок водосливов и пеносъемных лотков 40-50мм, предусматривается регулировка положения отметки пеносборного лотка. Уклон дна 0,1-0,05 пеносб лотка.

Насос для подачи ила-под заливом, гидрост напор перед ним 2,5-3. Забор воды-непоредственно из аэротенков 1ступени.Лучшие флотаторы –радиальные.

1. Механический(импеллерный)

2. Барботажный метод

3. Электрический. Распространен.

4. Вакуумный. Основана на понижении давления ниже атм прямо в камере флотатора, при этом воздух растворенный в воде выделяется. Вакуумная флотация не получила большого распространения в ОПСВ.

Преимущества:

1. Образование пузырьков в спокойной среде. Улучшается агрегирование частицы-пузырек и не нарушается их плотность до достижения поверхности жидкости.

Недостатки:

1. Сложность исполнения флотокамер. Они д.б. герметично закрыты. Сложность вывода из флотокамеры воды: из среды пониженного давления в среду атм.

2. Большая энергоемкость.

5. Напорный. Распространен.

Происходит в две стадии:

1. Насыщение воды газом под давлением.

2. Выделение газов из СВ и всплытие взвешенных частиц на поверхность.

Преимущества:

• Малые размеры пузырька. До 0,2мм в звисимости от используемого газа. Значительно большая поверхность раздела фаз.

• Выделение пузырьков непосредственно на частицах загрязнения в СВ.

Недостатки:

• Скорость всплывания флотокомплекса мала. Приводит к увеличению размеров аппарата.

• Есть предел насыщения газом самой жидкости, что определяется еще и температурой, СВ с высокой температурой сложно очищать таким способом.
