1. Основные проблемы аппаратов сороудерживания, эксплуатация и интенсификация аппаратов процеживания.

Решетки устанавливаются обязательно на КНС в приемное отделение. Часто устанавливают на водозаборные сооружения (всегда, если водозабор берегового типа, если русловой, решетки входят в конструкцию водоприемного устройства). На сооружениях – при малой производительности после ПК, при большой – в здании решеток. Вообще по снипу решетки нбх устанавливать на любых станциях.

Механизированные решетки в цехе обслуживания, +всевозможные транспортеры позволяют дополнительно обезвоживать и уплотнять отбросы. Типовы проекты предусматривают для транспортировки отбросов ленточные транспортеры, но такое транспортирование создает неблагоприятные санитарные условия.

Из здания решеток возможен забор воздуха в аэротенки.=>мощный воздухообмен в зд. и утилизация вредных веществ, находящихся в воздухе.

В канале перед решетками скорость потока 0,4-1м/с. чтобы мусор не скапливался, но и не было выноса сквозь решетку.

Интенсификация решеток:

1. Замена прутьев на более выгодное сечение-овоидальная форма наиболее выгодна

2. Замена прозоров на более мелкие- объем забранного мусора может увелич до 20раз. Решетки задерживают не>15% отбросов. Примен. решетки с прозором <8мм, позволяющие значительно повысить объем забираемого мусора, но большие потери в решетках.

3. Замена материала прутьев на коррозионно-стойкие(полимерные)

4. Меняют прозор в зависимости от сезона года

Эффективные и современные сооружения процеживания.

Используют также в системе обработки осадков, короче решетки применяют везде. На крупных станциях решетки ставят в отдельных зданиях. Решетки с ручной очисткой до 0,1м3/сут. Есть решетки ленинградского, московского, вертикального типа.

*** Механизированная решетка ЭКОТОН , как и РМУ – износ движущихся деталей, отжили СВой век. РМУ теперь только на КНС и то редко. При снижении прозора нбх снижать толщину стержня.

*** Дуговые решетки наиболее надежны и прочны. механизм извлечения отбросов с решетки находится вне контакта с водой. Граблины вставляются в пазы и, поднимаясь, убирают мусор наверх. Движущ. механизм – противовес с электрическим приводом. Вода стекает ч/з отверстия.

*** Многоступенчатые решетки распространены в последнее время. их изготавливают в закрытых корпусах. Решетки представляют собой 2 пакета пластин с крючками на концах. прозор=1-6мм. 1 пакет подвижный, второй неподвижный. считается полезным накопление на таких решетках небольшого количества мусора-фильтрование. «--»звездочки и цепи быстро изнашиваются, засорение, коррозия. Ремонт не реже раза в год. В отд случаях приходится менять всю решетку- около1,5 млн. р. В комплект входит вращающаяся щетка для очистки с Ме ворсом.

решетки используются на всех линиях обработки осадков.

В комплекте также могут быть контейнеры, конвейеры и ящики для сбора мусора.

*** Решетки в виде полотна (терки). Растягивается цепь, изнашиваюся звездочки.

Устройства для транспортирования отбросов

Шнековый пресс-внутри контейнера шнек, при помощи которого осадок перемещается наверх, вода стекает вниз. Транспортеры работают с небольшим кол-вом оборотов.

Отбросы с решеток-один из видов ОТХОДОВ. срок хранения не более 4 дней. В летний период-дезинфекция хлор. известью. III класс опасности. Если отходы в переувлажненном виде, завод по сжиганию ТБО их не примет. Влажные тяжелее, дороже перевозить.

Спиральный транспортер-для обезвоживания осадков, для перемещения и постепенного обезвоживания осадков с решеток. «Шнек без вала, штопор».

Гидропрессы (исп. масляный гидроусилитель)-труба, в которую входит толкатель(пресс)-толкает осадок к выходу и отжимает его. Самый эффективный способ. tпродвижения отбросов не менее 0,5 суток.

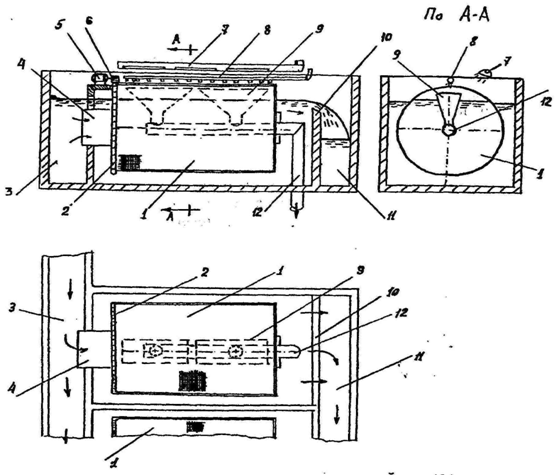

Схема сетчатого барабанного фильтра (см. картинку).

С хема сетчатого барабанного фильтра: 1-барабан,2-цевочное колесо, 3-входной канал, 4-входная труба, 5-электродвигатель, 6-шестерня,7-бактерицидные лампы, 8-трубопровод промывной воды, 9-бункеры для сбора промывной воды,10-водослив, 11-канал для отвода фильтрата, 12-трубы для отвода промывной воды.

На таком же принципе основаны и ротационные бараны(тоже см. картинка), они много используются в Швеции.

Рис. 5. Ротационный барабан со снятым кожухом

Р отационный барабан и ротационные диски. Способны заменить не только решетки, но и песколовки.Ротационный барабан состоит из кожуха, в котором закреплен вращающийся перфорир. барабан (1), размер отверстий в бараб. от 0,6 до 6,0 мм (но может быть выполнен по заказу практически любой). Именно эти отверстия на барабане ограничивают скорости пропускаемого через него потока сточных вод, которые в разных конструкциях значительно различаются. Внутри барабана находится вращающийся шнек (2), который перемещает и удаляет отбросы, камни, песок, взвешенные вещества. Барабан вращается при помощи цапфовых колес (3) и электродвигателя (4). Сточные воды подаются в барабан по внутренней подводящей трубе (5) необходимого диаметра и распределяются по барабану, просачиваются через его отверстия и по выходящей трубе (6) подаются на дальнейшую очистку. Захваченные твердые частицы выталкиваются из барабана с противоп. стороны (7) и при помощи пресс-транспортера подаются в контейнер. Для периодической очистки и промывки барабана применяются вращающиеся щетки (8) и горячая вода, которая подается под давлением через трубу с форсунками (9). Промывка необходима 1-2 раза в сутки, чтобы очистить барабан от жировых веществ и нефтепродуктов. Иногда ротационный барабан снабжается системой вентиляции для обеспечения гигиенических норм в помещениях, где он устанавливается.

Надежны, экономичны. НО предпочтительно применять на сооружениях с объемом очищаемых сточных вод не более 50000 м³/сут. Можно и на сооружениях, очищающих более значительные объемы сточных вод, так как при этом просто используется большее число конструкций, но в этих случаях следует дополнительно учитывать состав, характер отбросов, состав сточных вод и т.п.

В зависимости от объема очищаемых сточных вод ротационные барабаны изготавливаются разных размеров: длиной от 1,2 до 3,7 м, в диаметре от 0,8 до 1,4 м.

Ротационные диски являются еще более совершенной технической конструкцией для удаления плавающих отбросов, взвешенных веществ (до 40-50 %) и органических веществ, характеризуемых показателем БПК (до 25 %).

Появление ротационных барабанов и дисков настолько сильно повысило технические возможности эффективного извлечения отбросов, песка, взвешенных веществ из сточных вод, что в будущем они, по-видимому, станут надежной альтернативой целому ряду сооружений механической очистки.

Это наиболее современные конструкции. Сами они задерживают мусор, гравий, песок, и еще и до 30% ВВ. У нас не сильно распространены так, как у нас до фига расход, у нас у малых городов просто нет денег на ротационные барабаны. После ротационных барабанов даже не нужны песколовки.

Ротационные диски. Они задерживают до 50% ВВ и до 25% БПК, после них даже не нужны ПО.

Схема установки ручных решеток.

Стержни: либо круглые либо прямоугольные в плане. Менее 10мм прозор не сужают. (2) Ширина реш 600мм, толщина прута 10, прозор в первой 10мм, во второй прозор 8мм. Угол наклона второй решетки по отношению к первой вычисляют, в данном случае 25градусов.

В о второй решетке живое сечение д.б. не менее чем в первой. Сложно соблюсти скоростной диапазон при снижении прозора и контролировать потери напора. Для того чтобы сохранить общую величину прозора при уменьшении прозора в 2 раза, вторая решетка делается под углом к первой.. это получается так как гипотенуза диннее чем катет.

Nпроз=(B-S)/(b+s) => Ncт= Nпроз+1 => Bжс=N проз*b => Nпроз2= Bжс/ b2 => B2=( Nпроз2* b2)+(Nпроз2+1)*S => γ=arcos(B/B2) Применяют еще напорные решетки, но тока в каналах с осадками. Эксплуатация решеток:

Основана на их основной цели-задержание мусора

персонал обязан:

1. Поддерживать постоянную скорость потока м/у прутьями, делают это включением и выключением оборудования.

2. Следить за состоянием прозоров, не допускать засорения и подпора.

3. Вести постоянный надзор и уход за механическим оборудованием, не допускать попадание твердых предметов в механизмы.

4. При контейнерной вывозке СВоевременно удалять отбросы, следить за герметичностью контейнеров.

5. Вести весовой и количественный учет за отбросами.

6. Следить за вентиляцией в здании решеток.

Поломки: 1.Перекос грабель-поломка и растягивание цепей.

1. Вытяжка цепи

2. Деформация и поломка сбрасывателя или заклинивание его.

Поломки устраняют при выключенном оборудовании.

Надо вести колич и кач учет не реже 1 раза в месяц. Вл, ЗОЛЬН,ПЛОТН,составом отбросов.
