10. Розрахунок системи водовідведення
10.1. Стічні води від регенерації Na- катіонітових фільтрів:
Під час
регенерації Na-
катіонітових фільтрів окрім солей, що
містяться в природній воді, разом із
стічною водою скидаються продукти
регенерації фільтрів -
і
,
а також надлишок кухонної солі, необхідний
для більш повної регенерації фільтрувального
матеріалу. Під час розпушення фільтра
можливе також попадання в стічну воду
подрібненого фільтрувального матеріалу;
крім того, кухонна сіль, що використовується
для регенерації містить до 7% різноманітних
домішок, які також попадають у стічну
воду.
Кількість води, яка скидається за добу від Na- катіонітових фільтрів,
де
-витрата
води на одну регенерацію Na-
катіонітового фільтра,
-кількість працюючих фільтрів (крім резервних);
-число регенерацій фільтра за добу.
Кількість продуктів регенерації:
де
-кількість
солей Кальцію і Магнію, яка видаляється
під час однієї регенерації фільтра,
кг-екв;
- площа одного Na- катіонітового фільтра,
-висота
шару катіоніту, м;
-робоча
обмінна ємність катіоніту,
Надлишок солі, який скидають від однієї регенерації фільтра, визначається за рівнянням, г:
де -питома витрата солі на одну регенерацію катіоніту, г/г-екв;
58,44-теоретична питома витрата солі на регенерацію, г/г-екв.
Кількість кухонної солі, яка скидається протягом доби, кг/доб:
Відмивна вода після регенерації використовується для розпушення Na- катіоніту.
10.2. Стічні води від механічних фільтрів:

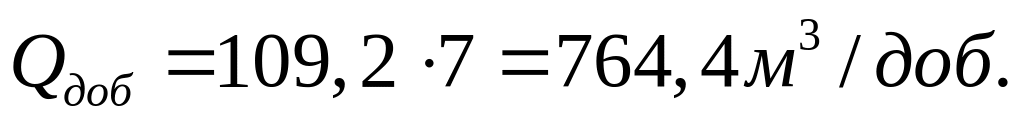

На одне промивання механічних фільтрів необхідно 109,2 води. В проекті прийнято, що фільтри промивають один раз на добу, отже від сьоми встановленних механічних фільтрів за добу надійде стічної води,
11. Проектування системи водовідведення
Пропускна здатність каналізаційної системи приймається з розрахунку можливості одночасного промивання одного найбільшого з механічних і одного найбільшого з катіонітових фільтрів.
Під час розпушення Na- катіонітового фільтра за 25 хвилин крізь нього пропускається 54,6 води. Отже секундна витрата становитиме, л/с:
Під час промивання механічних фільтрів за 20 хвилин крізь фільтр пропускають 109,2 води. Отже секундна витрата становитиме, л/с:
Отже, пропускна здатність системи каналізації повинна бути розрахована на пропуск 127,4 л/с стічної води (q=36,4+91=127,4 л/с). Для пропуску такої витрати необхідно передбачити дренажні трубопроводи діаметром 450 мм і похилом 2,5% в сторону вуличної мережі.
Вода після промивання механічних і катіонітових фільтрів без будь-якого додаткового очищення скидається в систему виробничої каналізації.
Промивну воду після регенерації Na-катіонітових фільтрів використовують для розпушення катіоніту.
12. Висновок:
В курсовому проекті розроблена схема підготовки води для тепло генераторної установки. Дана схема включає прояснення води на прояснювачах і механічних фільтрах, пом’якшення на одноступеневих Na- катіонітових фільтрах.
Технологічна
схема розроблена проектом може бути
використана для підготовки води з
концентрацією завислих речовин до 135
мг/л, окиснюваністю 20
мг
і більше для тепло генераторного
обладнання, яке не вимагає глибокого
пом’якшення
води (загальна твердість живильної води
більше 0,1 мг-екв/л).
