5. Вибір трансформаторів власних потреб
Приймачами власних потреб є оперативні кола, електродвигуни системи охолодження силових трансформаторів, освітлення, електричне опалення приміщень, електропідігрівання комутаційної апаратури і приводів. Сумарна розрахункова потужність приймачів власних потреб визначається з урахуванням коефіцієнта попиту. Розрахунок потужності приймачів власних потреб приведений у табл. 13. Дані по потужності споживачів власних потреб прийняті по[табл. П6.1 і П6.2, 4].
Таблиця 13. Розрахунок потужності власних потреб
Найменування споживача |
Кількість одиниць |
Потужність одиниці, кВт |
Коефіцієнт попиту |
Коефіцієнт потужності, cos |
Споживана потужність, кВА |
Охолодження силових трансформаторів |
2 |
1.0 |
0.82 |
0.85 |
4.49 |
Підігрів високовольтних вимикачів зовнішньої установки |
3 |
3.8 |
1 |
1 |
11.4 |
Опалення, освітлення, вентиляція закритої розподільної установки |
1 |
6 |
0.65 |
0.95 |
4.1 |
Підігрів релейної шафи |
2 |
1.0 |
1.0 |
1.0 |
2.0 |
Підігрів шаф КРУ |
13 |
1.0 |
1 |
1 |
13.0 |
Регулювання напруги |
2 |
1.0 |
0.8 |
0.9 |
3.88 |
Підзарядно-зарядний агрегат ВАЗП |
2 |
23 |
0.12 |
0.85 |
6.5 |
Освітлення відкритого розподільного пристрою |
1 |
2 |
0.5 |
1.0 |
3.5 |
Живлення телемеханіки і зв'язку |
1 |
2.0 |
0.5 |
1 |
1.0 |
Сумарне навантаження власних потреб, кВА |
49.87 |
||||
На підстанціях необхідно передбачати установку двох трансформаторів власних потреб. Номінальна потужність вибирається за умовою:
SтснSсн,
де Sтсн– потужність трансформатора власних потреб кВА;
Sсн - сумарна потужність споживачів власних потреб кВА.
Тому що Sсн =49.87 кВА приймаємо до установки два трансформатори власних потреб потужністю 63 кВА. Обрані трансформатори необхідно перевірити на можливість їх використання з урахуванням ремонтного навантаження, яке приймаємо рівним 20 кВА. У випадку підключення ремонтного навантаження допускається перевантаження трансформатора власних потреб на 20 %.
Sтсн рем (49.87 + 20)/1.2 = 58.2 кВА
За умовою роботи одного трансформатора власних потреб з ремонтними навантаженнями приймаємо остаточно трансформатори власних потреб потужністю 63 кВА типу ТМ–63/10 з регулюванням напруги без збудження в межах ± 22.5% від номінального значення.
Типова схема власних потреб наведена на рис. 3.

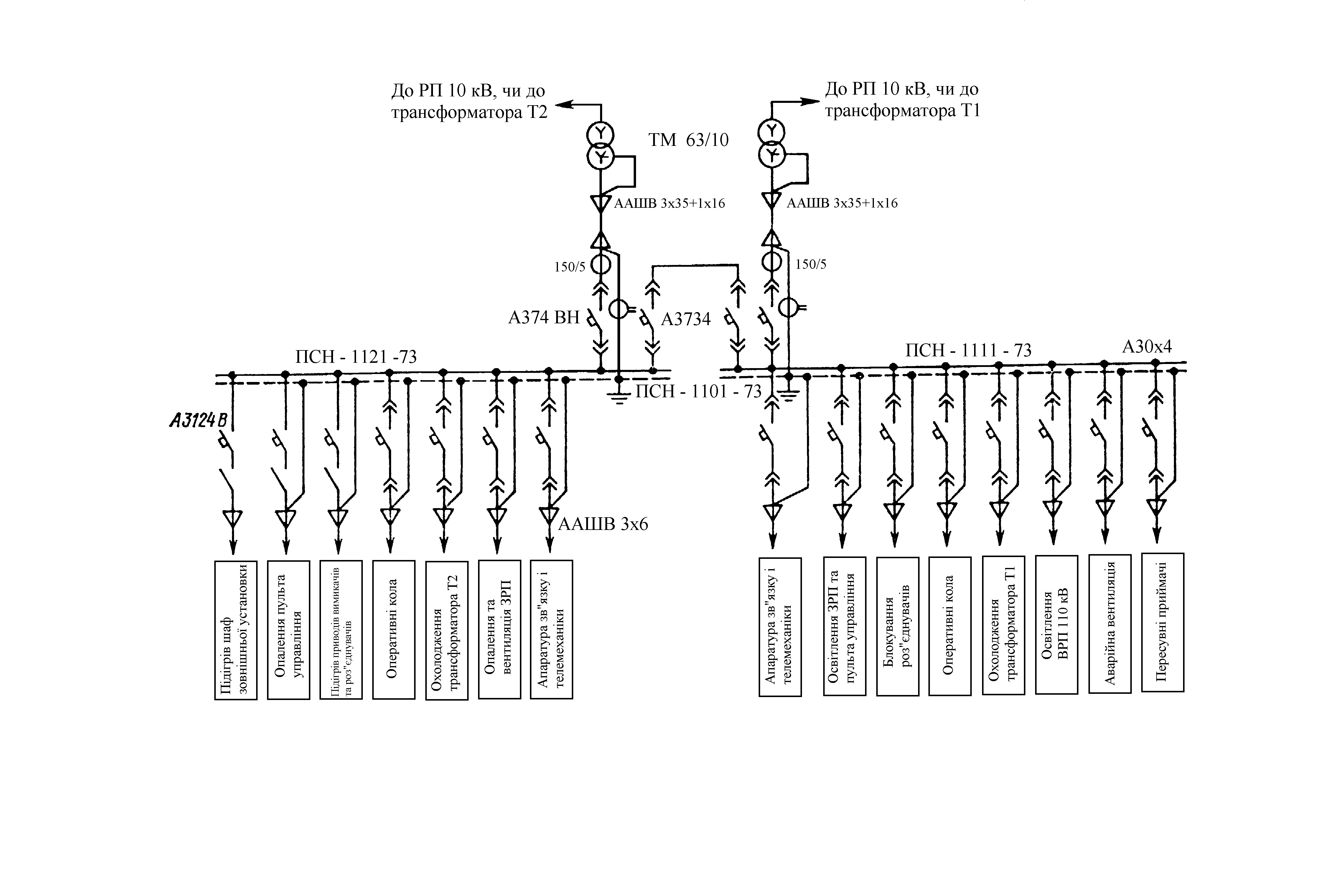

Рис. 3 – Типова схема власних потреб ПС
