3.7 Датчик концентрации углекислого газа (со2) eSense

Датчик концентрации СО2 предназначен для измерения концентрации углекислого газа в окружающем воздухе в диапазоне от 0 до 2000 ppm (0-0,2%). Принцип работы датчика основан на измерении поглощения электромагнитного излучения в инфракрасном диапазоне. Выходной аналоговый сигнал связан линейным образом с концентрацией СО2. Встроенная в датчик система автодиагностики позволяет достичь абсолютной точности измерений, равной 60 ppm при концентрации 1000 ppm.

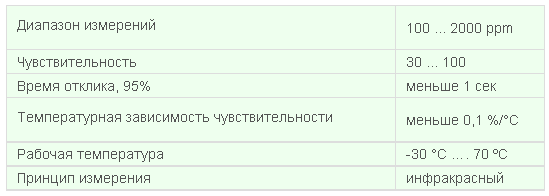

Таблица.1. Характеристики датчика

Рис.14. Датчик концентрации углекислого газа

3.8 Оптический датчик осадков

Датчик осадков передает сигналы начала и окончания осадков. Осадки в виде дождя, снега или града детектируются по пересечению ими светового луча. Для исключения влияния паразитного действия насекомых, падающих листьев и т.д. в датчик встроен фильтр, который фиксирует заданное количество срабатываний внутри интервала времени длительностью 50 сек. Количество срабатывания (от 1 до 15) задается переключателями внутри корпуса. Аналогично окончание осадков фиксируется при уменьшении количества срабатывания до определенного заданного значения. Датчик снабжен системой подогрева для работы в экстремальных погодных условиях, что предотвращает образование налипания в виде льда и снега. Причем температура поверхности датчика остается всегда выше 0 градусов.

Таблица.2. Характеристики датчика

Рис.15. Оптический датчик осадков

3.9. Датчик фотосинтетической активности солнца PARLite

Датчик PAR LITE предназначен для внешних измерений фотосинтетически активной радиации (ФАР) в условиях естественного светового дня.Он разработан для сельскохозяйственной метеорологии изучения роста растений. Датчик PAR LITE может быть использован при любых погодных условиях. Датчик измеряет интенсивность ФАР, приходящей с полной полусферы. В нем используется специальный оптический фильтр для обеспечения спектрального отклика в области от 400 до 700 нм. В датчике PAR LITE используется специальный сенсор, выходное напряжение которого пропорционально световому потоку.

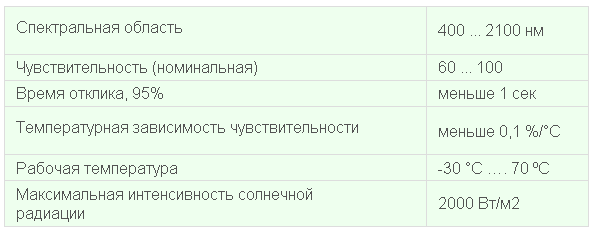

Таблица.3. Характеристики датчика

Рис.16. Датчик фотосинтетической активности солнца

3.10. Датчик влажности почвы 10 HS

Датчик влажности почвы 10HS представляет собой емкостный датчик для измерения диэлектрической проницаемости. В почве диэлектрическая проницаемость прямо связана с содержанием влаги в ней. Выходное напряжение датчика пропорционально диэлектрической проницаемости и, и следовательно, содержанию влаги в почве. Высокочастотная модуляция позволяет работать с разным материалом и с минимальной соленостью. Встроенный регулятор позволяет сохранять калибровки при изменении питания в широких пределах.

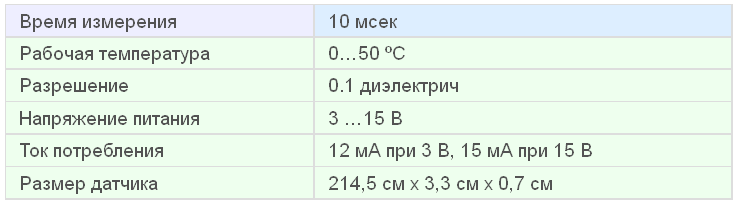

Таблица.4. Характеристики датчика

Рис.17. Датчик влажности почвы

3.11 Датчик ксилемного потока (сокодвижения) SGB8-32

Датчик Dynagage Sap Flow измеряет сокодвижение в стебле растений и, соответственно, водопотребление растений. Датчик фактически измеряет количество тепла, которое переносит сок растения, которое затем пересчитывается непосредственно в единицы измерения потока – граммы или килограммы за час. Датчик является безопасным для растений, так как типичный нагрев составляет от 1 до 5 градусов. Датчик не требует калибровки.

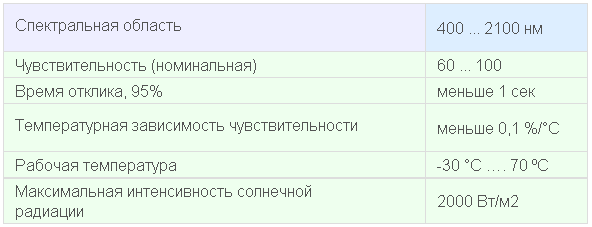

Таблица.5. Характеристики датчика

Рис.18. Датчик ксилемного потока

3.12. Датчик солнечного излучения (SP Lite)

Датчик SP LITE предназначен для измерения солнечной радиации в условиях естественного светового дня. Он разработан для сельскохозяйственной метеорологии и изучения роста растений. Датчик SP LITE может быть использован при любых погодных условиях. Датчик измеряет интенсивность солнечной радиации, приходящей с полной полусферы. В нем используется фотодиодный детектор, выходное напряжение которого пропорционально солнечной радиации. Благодаря специальной конструкции диффузора его чувствительность пропорциональна косинусу угла падения приходящей солнечной радиации, что позволяет проводить точные измерения. Перевод измеренного напряжения в единицы измерения интенсивности солнечной радиации в ваттах на квадратный метр (Вт/м2) осуществляется делением выходного напряжения на калибровочный коэффициент.

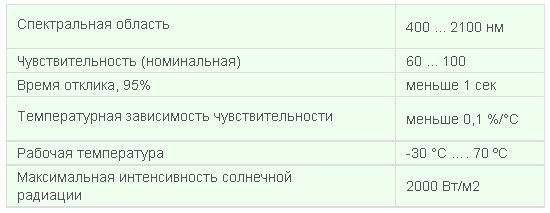

Таблица.6. Характеристики датчика

Рис.19. Датчик солнечного излучения

3.13. Ультразвуковой датчик скорости и направления ветра (WindSonic)

Датчик скорости и направления ветра WindSonic бесконтактного типа работает на принципе измерения разности времени прямого и обратного прохождения ультразвукового импульса в двух взаимно перпендикулярных направлениях (Север-Юг, Запад-Восток). Датчик такого типа не имеет движущихся частей, что делает его не обслуживаемым и существенно продлевает срок эксплуатации. Подогреваемая поверхность датчика не дает скапливаться снегу на нем, и позволяет с высокой точностью измерять параметры ветра даже в самых суровых условиях.

Таблица.7. Характеристики датчика

Рис.12. Ультразвуковой датчик скорости и направления ветра.
