2. Обзор разрабатываемой системы
Поступательное движение устройства для полива 7 осуществляется за счет вращательных движений электрических лебедок 1, 2, 3, 4, 5, 6. Для предотвращения раскачивания лебедок 5,6 используются направляющие 8, 9.
5
3
6
7
4
1
2
Р
5,6
ис. 5. Схема устройства. Вид сверху
3,4
1,22
8,9

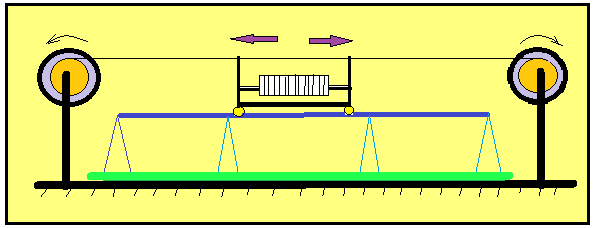

Рис. 6. Схема устройства. Вид сбоку
Датчики и оборудование системы автоматического полива
Блок управления или контроллер является мозгом системы автоматического полива. Именно он включает и отключает систему в запрограммированное время.
В зависимости от орошаемой территории подбирается пульт управления поливом с необходимым набором функций и программ.
Непосредственно к пультам управления поливом подключаются вспомогательные приборы, такие как датчики дождя, ветра, влажности земли.
В зависимости от различных метеоусловий регулируется время работы системы полива и интенсивность, а при необходимости происходит автоматическое отключение системы полива и не допускается перенасыщения почвы влагой.
Также система должна быть оснащена датчиком скорости и датчиком положения устройства для полива.
Достоинства системы
Достоинствами тросовой системы автоматического полива являются:
-независимость от рельефа ландшафта;
-равномерный полив;
-индивидуальная программа полива для разных видов растений;
-полив в нужное для Вас время;
-своевременная и дозированная подача воды;
-простота в использовании и обслуживании.
3. Электронные компоненты, используемые в системах автоматического полива
3.1. Дистанционно программируемые приводы
Продукция Nelson становится беспроводной — серия программируемого оборудования управления SoloRain™ работает от батарей. В дополнение к гибкой в применении, надежной и технологически продвинутой продукции Nelson, SoloRain позволяет осуществлять надежный контроль системы без традиционного подключения к электросети. Серия применима и для модификации или ремонта существующих проводных систем. Идеально подходит для применения в труднодоступных местах, таких как разделительные газоны шоссе, парки, спортивные поля и другие ландшафты, где непрактично или экономически невыгодно устанавливать проводные контроллеры.

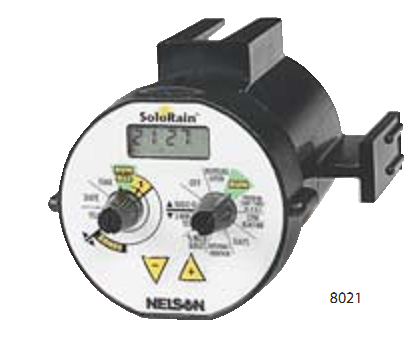

Рис.6. Дистанционно программируемые приводы
Характеристики Модель 8020:
• Модели на 1, 2, 4 и 6 зон полива
• Три запуска на одну программу (9 запусков в сутки)
• Три независимые программы
• Продолжительность полива от 1 минуты до 3 часов 59 минут
на одну зону
• Три варианта планирования графика полива в зависимости от
потребности растений или в целях соответствия существующим
нормам полива (календарь на семь дней, перерывы в поливе на
период от одного до 30 дней, четные/нечетные дни).
• Автоматический учет високосного года
• Регулятор водопотребления позволяет увеличить или снизить
расход воды на полив в диапазоне от 0 до 200%.
• Три цикла тестирования (ручной, циклический, трехминутный)
• Цветная маркировка соленоидов и проводов делает процесс
установки простым и быстрым
• Возможность установки контроллера на расстоянии до 75
метров от соленоидов при использовании кабеля сечением
0,8 мм2.

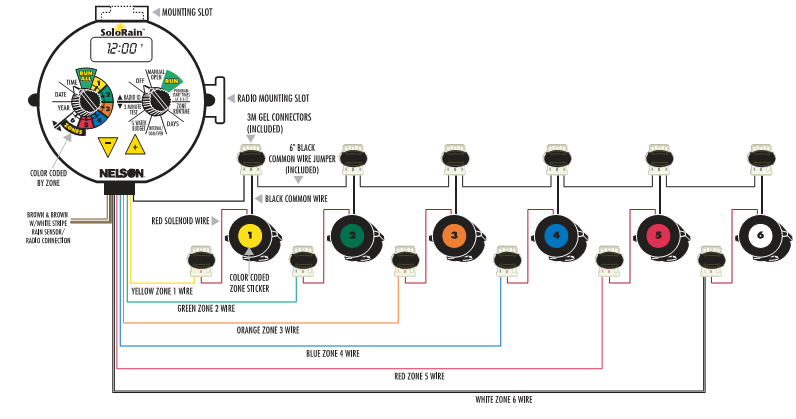

Рис.7. Схема дистанционно программируемого привода
