8.6 Литейно-прокатные комплексы
При сооружении этих установок используется принцип совмещенных процессов отливки и прокатки листовых заготовок большой длины, т.е. двух технологий — непрерывного литья заготовки, поперечное сечение которой приближается по параметрам к размерам готового изделия, и непосредственного совмещения процесса разливки с прокаткой тонкой полосы. Схематически это можно представить следующим образом: непрерывное литье тонких заготовок - разделение полосы - подогрев, выравнивание температуры - горячая прокатка - охлаждение, смотка
Литейно-прокатные комплексы с тонкослябовыми (с толщиной заготовки до 100 мм) МНЛЗ начали сооружать в начале 90-х годов и в настоящее время их количество составляет более 1000 шт.
Другим вариантом получения листового проката являются установки непрерывной отливки полосы. Патент на прямую отливку полосы с подачей металла в зазор между двумя вращающимися валками получен в 1866 г. Генри Бессемером.
Технология прямой отливки полосы обладает многими преимуществами, но прежде всего она исключает такие операции традиционного процесса, как отливка и зачистка слябов, повторный нагрев и горячая прокатка. В результате значительно сокращаются капитальные вложения, связанные с оборудованием, и уменьшаются примерно на 85% энергозатраты по сравнению с традиционной технологией.
Из всех валковых машин в настоящее время находятся в эксплуатации только двухвалковые машины (рисунок 36). В этих установках кристаллизатор состоит из двух валков, расположенных непосредственно под промежуточным ковшом и вращающихся в противоположных направлениях. Жидкая сталь поступает в пространство между валками и при контакте с поверхностью валков кристаллизуется, образуя корочки, которые двигаются вместе с поверхностью и выходят из валков в форме листа, толщина которого определяется расстоянием между валками, а ширина — боковыми стенками кристаллизатора.
Очень важная проблема — отвод тепла из зоны кристаллизации, скорость потока которого составляет 102 —104 °С/с. Вначале валки изготавливали из стали, затем из меди, сейчас наиболее широко используют сплав меди с хромом, в некоторых случаях с покрытием поверхности валка никелем, что обеспечивает высокую теплопроводность и достаточную механическую прочность инструмента. Для отвода выделяющегося тепла валки охлаждают водой.
Серьезную
проблему представляет конструкция
боковых стенок, которые должны удерживать
жидкую сталь, предотвращая ее прорывы
из кристаллизатора, и обеспечивать
одинаковую температуру металла около
стенок и в средней части кристаллизатора,
чтобы исключить деформацию кромок
листа. В качестве материала боковых
стенок используют нитрид бора или
кремния.
Проводятся исследования по удержанию ванны жидкой стали с помощью электромагнитного поля.
Е

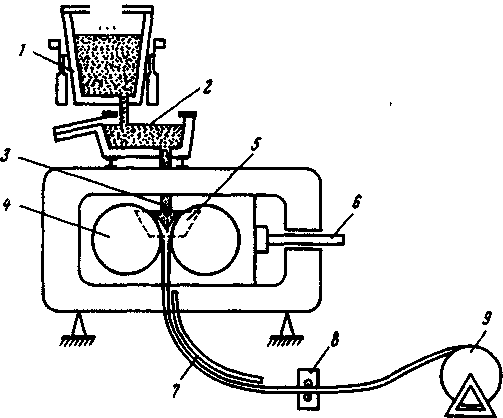

1 — ковш; 2 —
разливочный узел;
3 — погружной
стакан; 4 — валки;
5 — уплотнение; 6
— регулятор нагрузки; 7 — направляющий
желоб;
8 — приемные
валки; 9 — сматыватель
Рисунок 36 - Схема
двухвалковой МНЛЗ
Продолжительность непрерывной разливки зависит главным образом от срока службы прижимных боковых плит-уплотнителей (ограничителей жидкой ванны). Последние изготавливают из несмачиваемых сталью композитных материалов. Износ использованных на установке плит составлял 0,5 и 1,3 мм/км полосы при отливке соответственно тонкой (2,8 мм) и толстой (4,2 мм) полос. Максимальный срок соответственно 100 и 129 мин (при разливке 90-т плавки).
Расчетная стойкость никелевого покрытия роликов отвечает разливке 3 — 7 тыс.т стали в зависимости от толщины отливаемой полосы.
Т

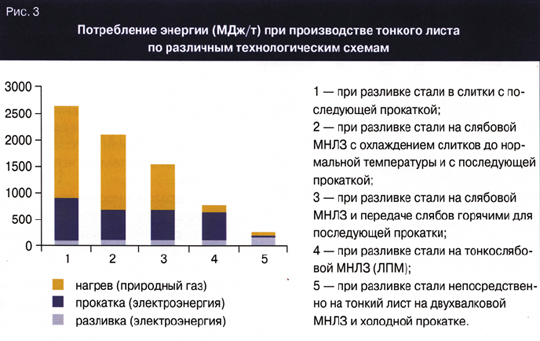

Рисунок 37 –
Потребление энергии (МДж/т) при
производстве тонкого листа по различным
технологическим схемам
ехнологическая
схема получения тонкого листа с применением
двухвалковых МНЛЗ позволяет в 8—10 раз
снижать затраты энергетических ресурсов,
в 40—50 раз сократить потери металла
в окалину, в 5—10 раз повысить
производительность труда, в 10—20 раз
снизить выбросы парниковых газов при
существенном уменьшении затрат
на капитальное строительство, что
обеспечивает экономическую мотивацию
в части его дальнейшего развития
и совершенствования. Сравнение
энергозатрат при различных вариантах
производства полосового проката
приведено на рисунке 37.
