2.6.4. Молниезащита зданий и инженерных сооружений
Молниезащита – система защитных устройств и мероприятий, применяемых при строительстве ТГВС для защиты их от аварий и пожаров при попадании в них молнии. Молния – особый вид электрического тока, источником которого является атмосферный заряд, накопленный грозовым облаком.
Воздействие тока молнии возможно трех типов:
прямой удар при разряде молнии в объект с сильным тепловым и механическим воздействием;
вторичное воздействие разряда с появлением магнитного поля, индуцируемого в контурах в виде протяженных металлических устройств – трубопроводах, электропроводки и т. п., которое вызывает искрение, что опасно для помещений где образовываются опасные концентрации взрывоопасных веществ;
занос высоких потенциалов по любым металлоконструкциям: эстакадам, ЛЭП, трубопроводам, что может явиться причиной взрывов и пожаров.
Все здания и сооружения по необходимости устройства молниезащиты разделены на три категории:
I категория – здания и сооружения, в которых постоянно или систематически возникают взрывоопасные смеси газов, паров и пыли с воздухом, перерабатываются или хранятся взрывчатые вещества;
II категория – здания и сооружения, в которых взрывоопасные смеси возникают только в момент производственных аварий или неисправностей;
III категория – здания и сооружения, в которых прямой удар молнии может вызвать взрыв, пожар, механические разрушения и поражение людей. К этой категории относятся жилые и общественные здания, дымовые трубы, резервуары и т. п.
В соответствии с инструкцией CH – 305 – 77, здания и сооружения l и ll категории подлежат обязательной молниезащите от прямых ударов молнии, вторичных воздействий и заноса высоких потенциалов.
Здания и сооружения lll категории должны иметь защиту от прямых ударов молнии и заноса высоких потенциалов по инженерным коммуникациям (за исключением систем со взрывоопасными жидкостями и газами и вертикальными трубами)
Для защиты зданий и сооружений от удара молнии устраивают молниеотводы. Они воспринимают молнию и отводят ее ток в землю. Эти молниеотводы подразделяются на отдельно стоящие, изолированные и не изолированные от защищаемого здания. По конструкции они бывают стержневые и тросовые. Наиболее часто используются стержневые, которые рассчитываются по CH – 305 – 77.

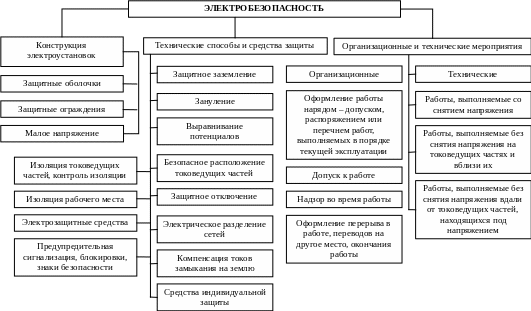

Рис. 2.17. Меры обеспечения электробезопасности (по ГОСТ 12.1.019-79)
Рис.2.18. Система обеспечения
электробезопасности в соответствии с
ПУЭ
2.6.5. Безопасность оборудования, работающего под давлением выше атмосферного
В промышленности и строительстве большое количество оборудования работает на энергии сжатого воздуха, газа, пара и т. п. При проведении газосварочных и т. п. работ используются установки, работающие под давлением выше 0,7 * 105 Па (0,7кг/см2) вместимостью выше 25 л.
Обеспечение безопасности оборудования, работающего под давлением регламентированного «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБОЗ – 576 – 03). Эти правила устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, работающих под избыточным давлением.
Несоблюдение этих Правил приводит к взрыву, а следовательно к нанесению ущерба, за счет разрушения оборудования, зданий и случаев травматизма.
Основными причинами аварий сосудов, работающих под давлением являются:
недостаточная прочность сосудов (микротрещины, коррозия и др.);
превышение расчетного давления в сосудах;
заполнение сосудов сверх нормы;
удары сосудов;
нагревание сосудов;
неисправность предохранительных устройств
нерегулярное освидетельствование сосудов и их отбраковка;
заполнение сосудов газами, для которых они не предназначены.
Для обеспечения безопасности при эксплуатации оборудования, работающего под давлением выше атмосферного, необходимо исключить вышеуказанные причины, приводящие к аварийным ситуациям.
