3. Расчет траверсы на прочность
Д
Рис. 3.1

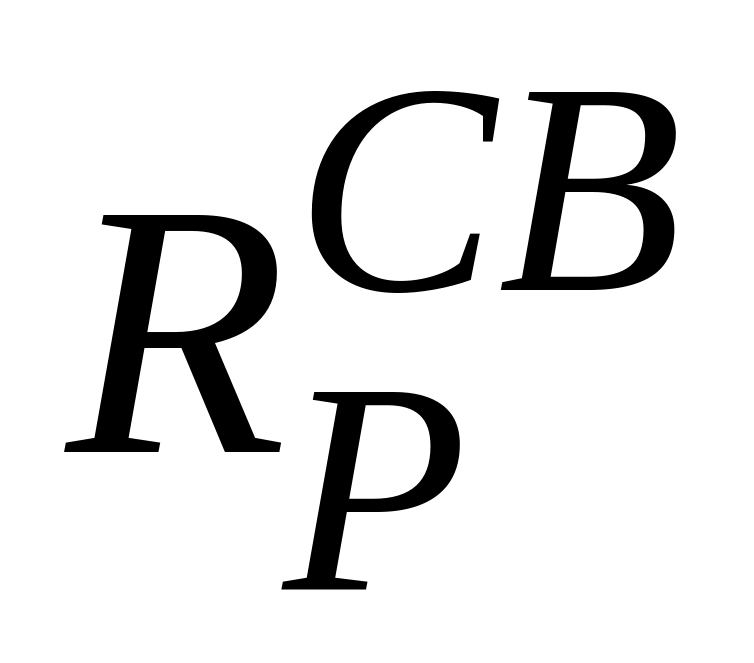

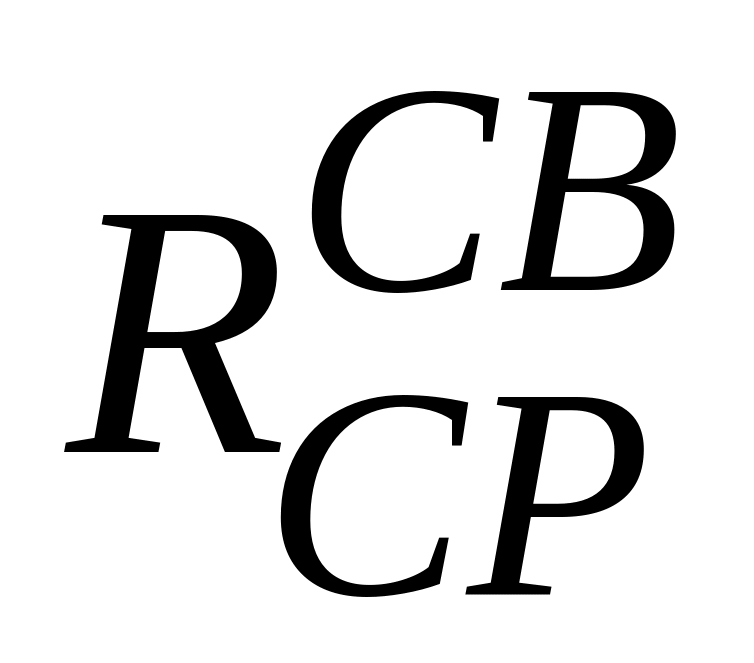

Определяем значения опорных реакций:
В реальных конструкциях опор
и
,
конечно же, не равны, но для упрощения
расчета примем их одинаковыми, что не
окажет большого влияния на качество и
точность расчета.

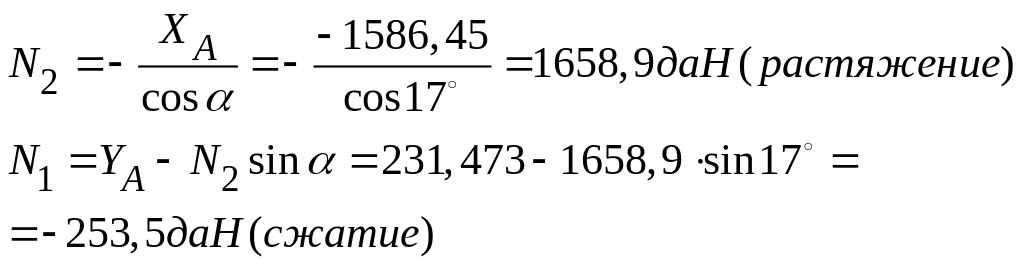

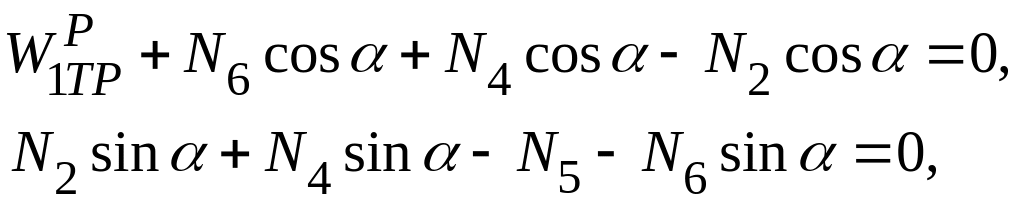

Определим усилия в заданных стержнях фермы методом вырезания узлов
Узел А
У
зел
B

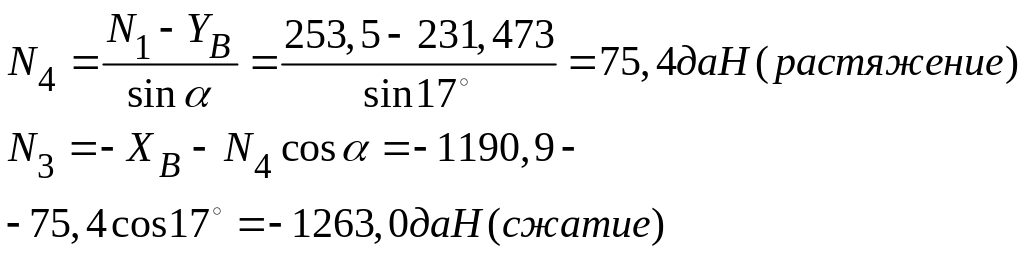

Узел С

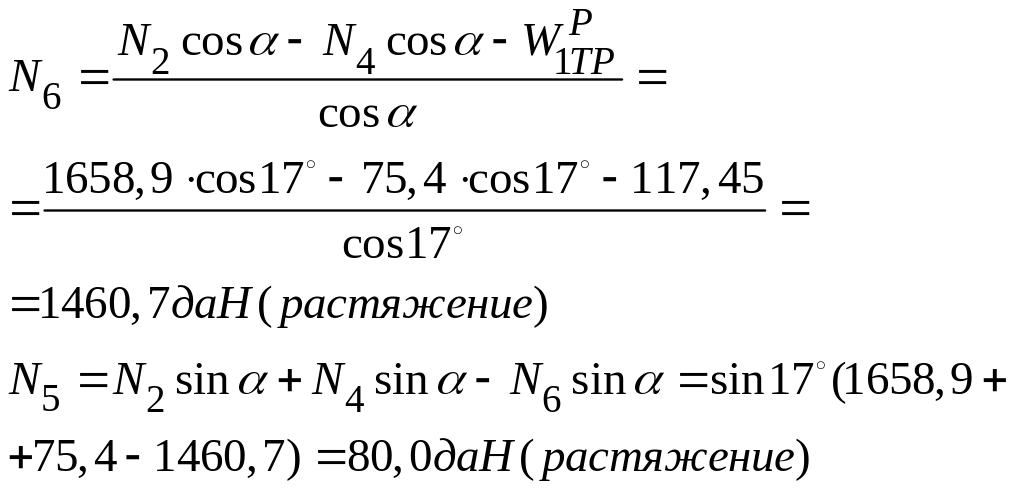

Узел Р

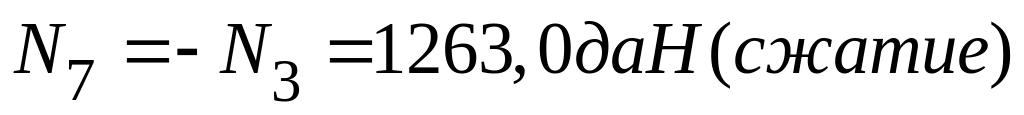

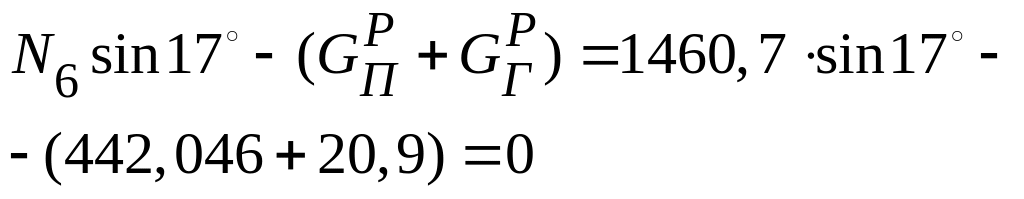

Сделаем проверку на узле D
Сведем полученные результаты в табл. 3.1.
Таблица 3.1.
Усилия в стержнях траверсы
Продольная сила |
Значение продольной силы |
Сечение стержня |
Площадь сечения,см2 |
N1 |
-253,5 (растяжение) |
80×6 |
9,38 |
N2 |
1658,9 (сжатие) |
125×9 |
19,7 |
N3 |
-1263,0 (растяжение) |
125×8 |
19,7 |
N4 |
75,4 (сжатие) |
80×6 |
9,38 |
N5 |
80,0 (сжатие) |
80×6 |
9,38 |
N6 |
1460,0 (сжатие) |
125×8 |
19,7 |
N 7 |
1263,0 (сжатие) |
125×8 |
19,7 |
Условия прочности выполняются, конструкцию выдержит нагрузки.
4. Расчет соединений на прочность
4.1. Расчет сварных соединений
Сварные соединения деталей опор ЛЭП могут быть следующих типов:
1. Соединения стыковые. К ним относятся заводские соединения поясов опор, применяемые при отсутствии на заводе уголков нужной длины, приварка фасонок к поясам, сварка листов и другие.
2. Соединения внахлестку. К этому виду соединений относятся основная масса соединений раскосов решетки с поясами, сварные узлы траверс, крепление поясов к вертикальным листам опорного башмака и т.п.
Соединение встык может выполняться стыковым или угловым швом. Расчет стыкового шва производится по формуле:
,
где
- расчетное сопротивление сварного шва
на растяжение;
- на сжатие;
- длина сварного шва, равная ширине
элемента минус 1 см;
- расчетная толщина шва, равная меньшей
из толщин свариваемых элементов.

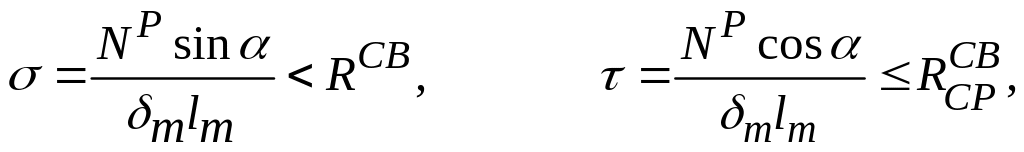

Прочность косого шва проверяется при воздействии растягивающих (сжимающих) и срезающих усилий по формулам:
где
- расчетное сопротивление на срез
сварного шва;
-
угол между направлением усилия и осью
шва.
Расчет угловых швов (лобовых и фланговых) производится по формуле:
где
- расчетное сопротивление на срез
углового шва.
Рассчитаем сварное соединение в узле крепления раскосов к поясу тросостойки опоры. Расчет ведем по формуле:
где
- толщина углового шва, принимается
равной катету вписанного равнобедренного
треугольника.
-
коэффициент, принимаемый в зависимости
от вида сварки; для однопроходной
автоматической сварки
;
для двух- и трехпроходной
;
для однопроходной полуавтоматической
сварки
;
для ручной сварки, а также для много
проходной автоматической сварки
;
- усилие в рассчитываемом раскосе;

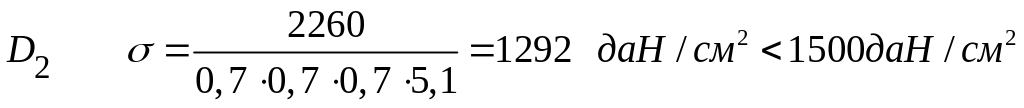

Для
Для
Условия выполняются, следовательно, сварные швы выдержат нагрузку
