Пример оформления таблицы с числовыми данными, выраженными в одной и той же единице:

Таблица 3

Сведения о кредитах (тыс. руб.)

Показатели	ООО «Успех»	ООО «Удача»	ООО «Победа»
А	1	2	3
Максимальная величина кредита	100	200	150
Сумма обеспече­ния	300	150	100

Таблицы слева, справа и снизу, как правило, ограничиваются линиями. Горизонтальные и вертикальные линии, разграничивающие строки, допускается не проводить, если их отсутствие не затрудняет пользование таблицей. Головка должна быть отделена линией от остальной части таблицы. Высота строк должна быть не менее 8 мм. Если цифровые данные не приводятся, то в графе ставится прочерк.

3аголовки граф записывают, как правило, параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф.

Если строки или графы выходят за формат страницы, таблицу делят на части, помещая одну под другой или рядом. При этом в каждой части таблицы повторяют ее головку или боковик. При делении таблицы на части до­пускается ее головку и (или) боковик заменять­ соответственно номером граф и (или) строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы. Слово «Таблица», заголовок и порядковый номер таб­лицы указывают один раз над первой частью, над последующими частями пишут слово «Продолжение» или, например, «Продолжение таблицы 2».

Пример оформления переноса таблицы. При переносе таблицы на следующую страницу голов­ку таблицы следует повторить и над ней поместить слова «Продолжение таблицы 4». Если головка громоздкая, до­пускается ее не повторять. В этом случае пронумеро­выва­ют графы и повторяют их нумерацию на следующей странице. Заголо­вок таблицы не повторяют. Если таблица заканчивается на следующей странице, то над окончанием данной таблицы пишется «Окончание таблицы и её порядковый номер» (см. ниже – в примере Таблицы 4).

Таблица 4

Сведения о кредитах трёх организаций (тыс. руб.)

Показатели	ООО «Успех»	ООО «Удача»	ООО «Победа»
А	1	2	3
Максимальная величина кредита	100	200	150

Окончание таблицы 4

А	1	2	3
Сумма обеспече­ния	300	150	100

Все приводимые в таблицах данные должны быть досто­верны, одно­родны и сопоставимы. При этом в основе группировки данных должны лежать существенные признаки. Не допускается помещать в текст работы без ссылки на источник те таблицы, данные которых уже были опубликованы в печати.

Оформление иллюстраций (рисунков, диаграмм, графиков, схем)

Иллюстрировать работу необходимо. Каждая иллюстрация должна отвечать тексту, а текст - иллюстрации. Все ил­люстрации в работе должны быть пронумерованы. Нумерация должна быть сквозной, т. е. через всю работу. Если иллюстрация в работе единственная, то она не нумеруется.

В тексте на иллюстрации делаются ссылки, содержа­щие порядковые номера, под которыми иллюстрации по­мещены в работе в виде оборота типа: «...как это видно на рис.». Каждую иллюстрацию необходимо снабжать подрису­ночной подписью, которая должна соответствовать основному тексту и самой иллюстрации.

Подпись под иллюстрацией обычно имеет ос­новные элементы:

- наименование графического сюжета, обозначаемого сокращенным словом "Рис.";

- порядковый номер иллюстрации, который указыва­ется без знака номера арабскими цифрами;

- тематический заголовок иллюстрации (рисунка, блок-схемы, диаграммы, графика);

- квадратных скобках ссылка на источник, откуда взят данный рисунок (см. пример ниже).

Наиболее часто в работах экономического профиля используются сле­дующие иллюстрации: схемы, диаграммы, графики.

Схема - это изображение, передающее обычно с по­мощью условных обозначений и без соблюдения масштаба основную идею какого-либо процесса и показывающее взаимосвязь их глав­ных элементов. На схемах всех видов должна быть выдержана толщина линий изображения основных и вспомогательных, види­мых и невидимых деталей и толщина линий их связей.

В некоторых работах пространственные схе­мы различных систем изображаются в виде прямоугольни­ков с простыми связями-линиями. Такие схемы обычно на­зывают блок-схемами.

Рис 5. Классификация таможенных пошлин [8]

Рассмотрим правила оформления диаграмм. Диаграмма - один из способов графического изобра­жения зависимости между величинами. Диаграммы состав­ляются для наглядного изображения и анализа массовых данных. В соответствии с формой построения различают диаг­раммы плоскостные, линейные и объемные. В ра­ботах наибольшее распространение полу­чили линейные диаграммы, а из плоскостных - столбиковые (ленточные) и секторные.

Для построения линейных диаграмм обычно используют координатное поле. По оси абсцисс в изображенном масштабе откладывается время или факториальные признаки абсцисс (независимые), на оси ординат - показатели на определен­ный момент или период времени или размеры результатив­ного независимого признака. Вершины ординат соединяют­ся отрезками, в результате чего получается ломаная ли­ния. На линейные диаграммы одновременно можно наносить ряд показателей. Обязательно указываются единицы измерения и на оси абсцисс и на оси ординат (в нижеследующем примере – это «годы» и «поступления, в тыс. руб.»). Приводится «легенда» - цвета – «Организаций» и «Индивидуальных предпринимателей». Диаграмма, график – это РИСУНОК (см. Рис.6.)

Рис. 6. Объем налоговых поступлений от субъектов малого предпринимательства [2, с.15]

На столбиковых (ленточных) диаграммах данные изображаются в виде прямоугольников (столбиков) одинаковой ширины, расположенных вертикально или горизонтально. Длина (высота) прямоугольников пропорцио­нальна изображаемым ими величинам (см. выше – Рис.6.). При вертикальном расположении прямоугольников диаграмма называется столбиковой, при горизонтальном - ленточной.

Рис. 7. Поступления от налогов организаций малого бизнеса [3, с.18]

Секторная диаграмма представляет собой круг, разделенный на секторы, величины которых пропорциональ­ны величинам частей отображаемого объекта или явления. Результаты обработки числовых данных можно предста­вить в виде графиков, т. е. условных изображений величин и их соотношений через геометрические фигуры, точки и линии.

Рис 7. Число действующих в России коммерческих банков [4, с.25]

Графики, кроме геометрического образа, должны содер­жать ряд вспомогательных элементов:

• общий заголовок графика;

• словесные пояснения условных знаков и смысла от­дельных элементов графического образа;

• оси координат, шкалу с масштабами и числовые сетки;

• числовые данные, дополняющие или уточняющие ве­личину нанесенных на график показателей.

Оси абсцисс и ординат графика вычерчиваются сплош­ными линиями. На концах координатных осей стрелок не ставят. В некоторых случаях графики снабжаются коорди­натной сеткой, соответствующей масштабу шкал по осям абсцисс и ординат.

Числовые значения масштаба шкал осей координат пи­шут за пределами графика (левее оси ординат и ниже оси абсцисс). Указываются единицы измерения на осях (в нижеприведённом примере – это проценты (%) и годы.

В тексте работы график оформляется подписью «Рисунок» с соответствующим ему номером (обычно в работе – сквозная нумерация, арабскими цифрами).

Рисунок 7. Динамика доли занятых в торговле в общей численности занятых в экономике России в 1992 – 2007 годах, в %. [223, данные ФСГС РФ]

Далее приведём пример оформления схемы из монографии Кошкиной С.Н. «Занятость и трудовая мобильность в торговле в период реформирования российской экономики». Под схемой делается подпись: Рисунок №. Указывается заголовок (название схемы). Если это не авторская схема, то далее потребуется указать первоисточник: [88]

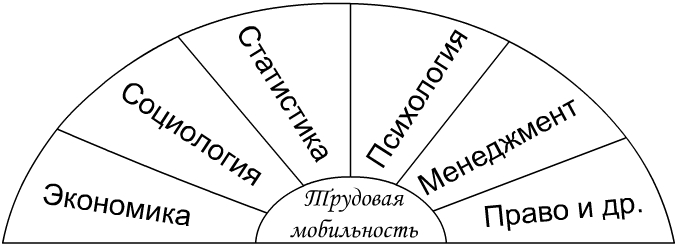

Рисунок 1.3.1. Отрасли научных знаний, исследующие различные элементы внутренней структуры трудовой мобильности на основе использования ряда научных методов
