Лабораторная работа № 9. Анатомическое строение листа.

Рис.1. Поперечный срез листа камелии японской (Camelia japonica):

1 – верхняя эпидерма, 2 – нижняя эпидерма, 3 – устьице, 4 - столбчатая паренхима (мезофилл), 5 - губчатая паренхима (мезофилл), 6 – друзы, 7 – опорная склереида, 8 – колленхима, 9 – склеренхима, 10 - ксилема, 11 – флоэма, 9-11 – закрытый коллатеральный сосудисто-волокнистый проводящий пучок.

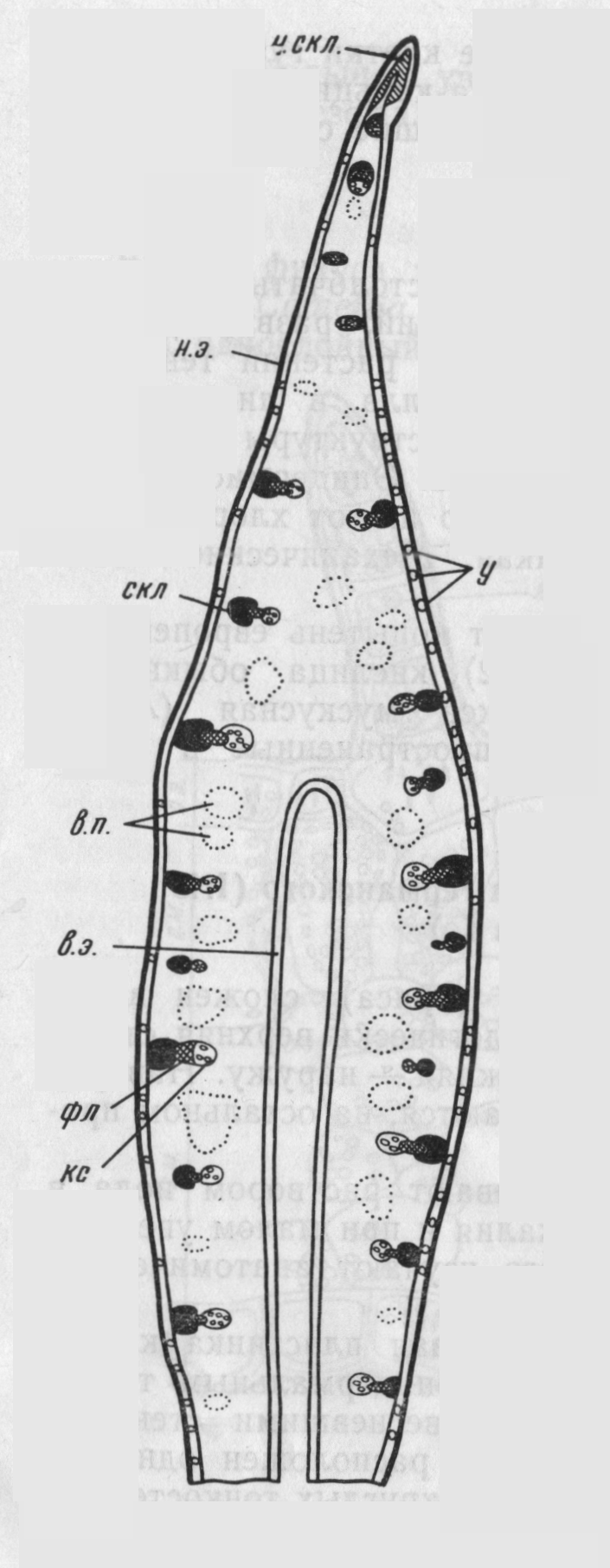

Рис. 2. Поперечный срез касатика германского (Iris germanica): н.э. — нижний эпидермис, в.э. — верхний эпидермис, н.скл. — неодревесневшая скле­ренхима, скл. — склеренхима, фл. — флоэма, кс. — ксилема, в.п. — воздухоносные полости, у — устьица.

Лабораторная работа № 9.

Анатомическое строение листа.

Лабораторная работа № 13.-

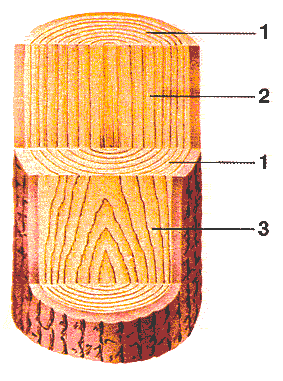

Рис. 1. Срез древесины: поперечный — поперек волокон (1); радиальный — вдоль оси ствола (2); тангенциальный — по плоскости вдоль ствола, отстоящий на любом расстоянии от оси (3).

1 2

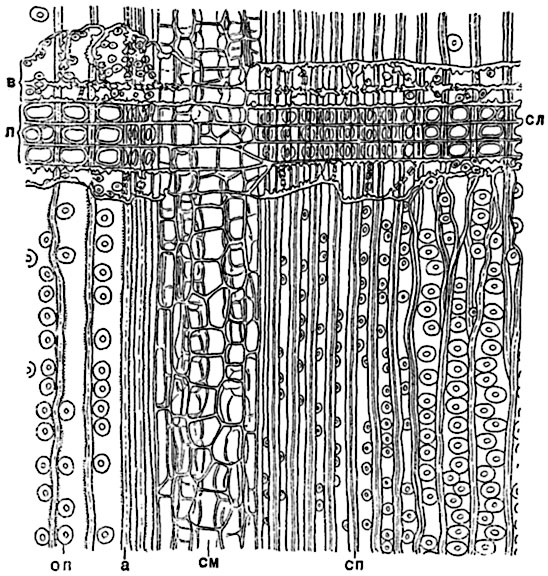

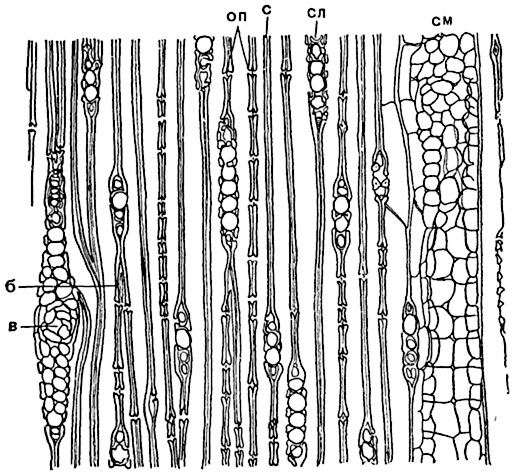

Рис. 2. Продольный радиальный (1) и тангентальный (2) разрезы древесины сосны (Pinus silvestris): а - граница между двумя годичными слоями; б - конец трахеиды; оп - окаймленные поры на радиальных стенках трахеид, в плане; см - смоляной ход; смл - смоляной ход в древесинном луче; сл - древесинный луч, в нем: в - лучевые трахеиды, п – паренхимные клетки с пластическими веществами; с - срединная пластинка в общей стенке двух трахеид.

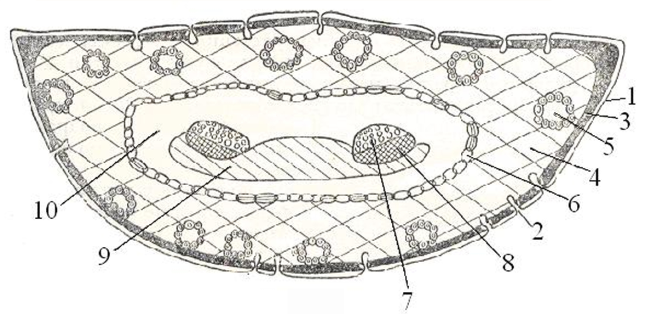

Рис. 3. Строение листа (хвои) сосны обыкновенной (Pinus sylvestris): 1 - эпидерма, 2 - устьичный аппарат, 3 – гиподерма (склеренхима), 4 - складчатая паренхима, 5 - смоляной ход, 6 - эндодерма, 7 - ксилема, 8 - флоэма, 7-8 - проводящий пучок, 9 - склеренхима, 10 – паренхима (трансфузионная ткань).
