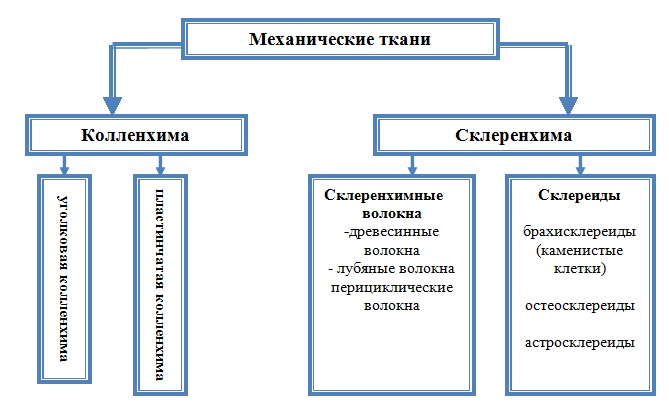

Лабораторная работа № 6. Строение растительных тканей. Механические и проводящие ткани.

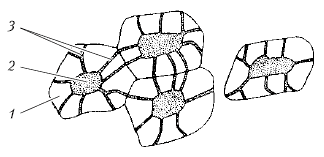

Рис. 1. Каменистые клетки (склереиды) околоплодника груши обыкновенной (Pyrus communis): 1 – одревесневшая клеточная стенка; 2 – протопласт;

3 – поровые каналы.

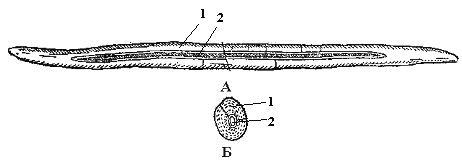

Рис. 2. Лубяные волокна стебля льна (Linum usitatissimum): А - продольный срез; Б - поперечный срез. 1 - оболочка, 2 - полость клетки.

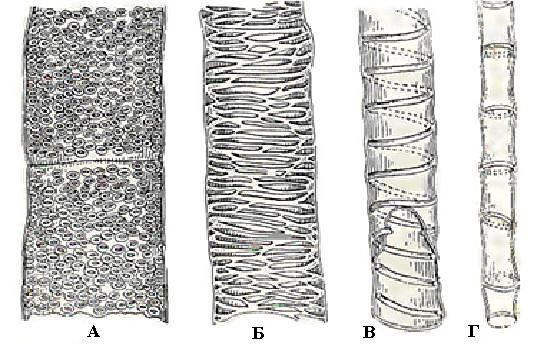

Рис. 3. Сосуды на продольном срезе стебля подсолнечника однолетнего (Helianthus annuus): 1 - пористый; 2 - сетчатый; 3 - спиральный; 4 - кольчатый.

1 2 3 4

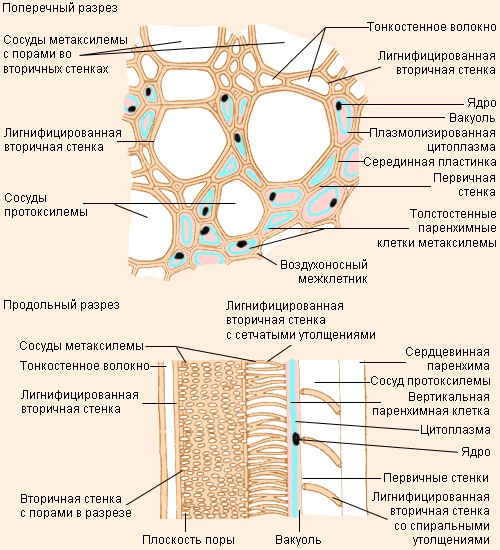

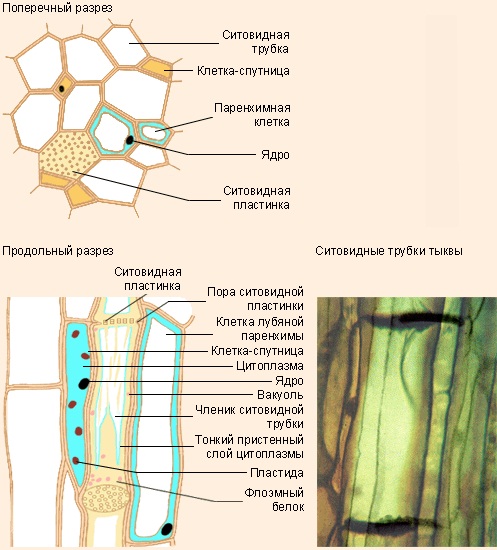

Проводящие ткани: основные элементы ксилемы и флоэмы

ксилема флоэма

Лабораторная работа № 7. Анатомическое строение корня.

Рис. 1. Строение корня проростка пшеницы (Triticum aestivum): А - схема строения корня; Б - дифференциация клеток ризодермы и экзодермы: 1 - зона проведения, 2 - зона всасывания, 3 - зона растяжения, 4 - зона деления, 5 - корневой волосок, 6 - корневой чехлик.

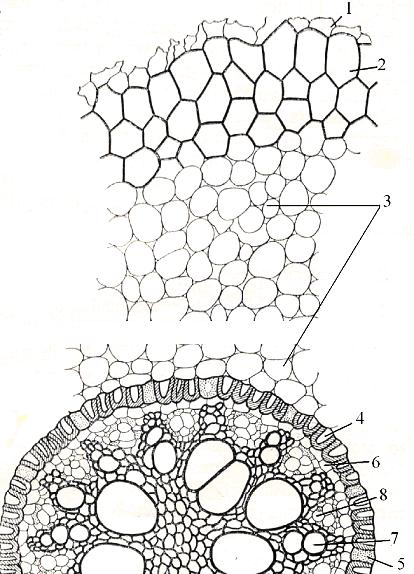

Рис. 2. Поперечный срез корня ириса (Iris germanica): 1 - ризодерма, 2 - экзодерма, 3 - основная паренхима (мезодерма), 4 - эндодерма, 5 - пропускная клетка эндодермы, 6 - перицикл, 7 - луч первичной ксилемы, 8 - участок первичной флоэмы, 9 - механическая ткань (2-5 - первичная кора, 6-9 - центральный цилиндр).

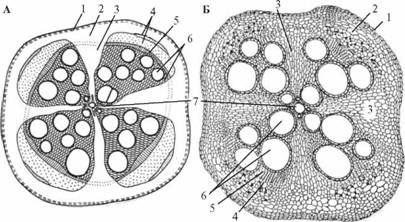

Рис. 3. Поперечный срез вторично утолщенного корня тыквы (Cucurbita реро): А — схема; Б — детальный рисунок; 1 — перидерма; 2 — коровая паренхима; 3 — сердцевинные лучи; 4—6 — открытый коллатеральный пучок: 4 — флоэма первичная и вторичная; 5 — камбий; 6 — вторичная ксилема; 7 — первичная ксилема

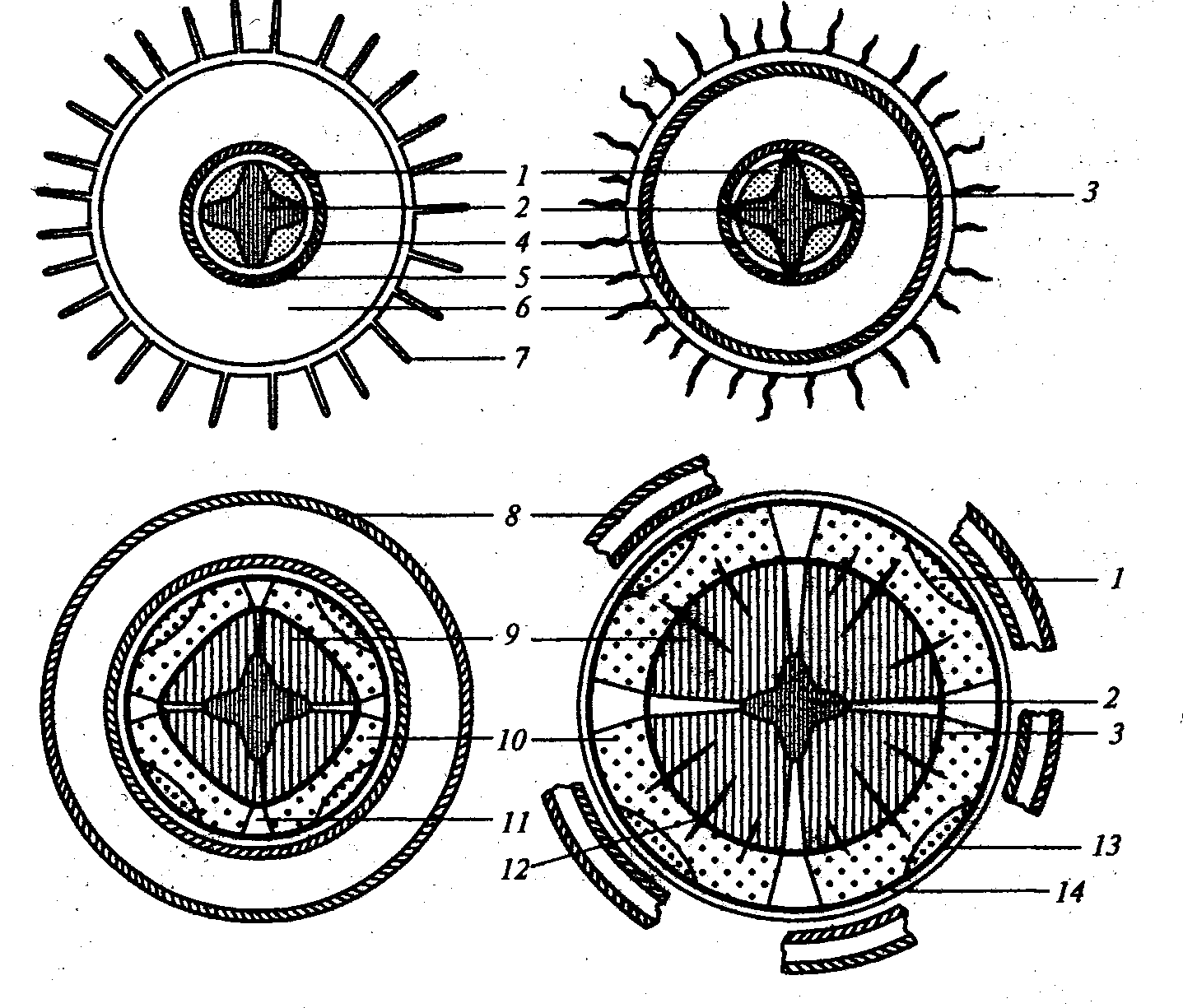

Переход от первичного строения корня к вторичному:

1 — первичная флоэма; 2 — первичная ксилема; 3 — камбий; 4 — перицикл; 5 — эндодерма; 6 — мезодерма; 7 — ризодерма; 8 — экзодерма; 9 — вторичная ксилема; 10 — вторичная флоэма; 11 — первичные лубодревесные лучи; 12 — вторичные лубодревесные лучи; 13 — феллоген; 14 — пробка

Лабораторная работа № 8. Вторичное строение корня.

Рис. 1. Поперечный срез корня липы сердцелистной (Tilia cordata):

1 – склеренхима, 2 - первичная пентархная ксилема, 3 – вторичная ксилема, 4 – сосуды вторичной ксилемы, 5 – либриформ (волокна вторичной ксилемы), 6 – первичный лубо-древесинный луч, 7 – вторичный лубо-древесинный луч, 8 – границы годичного роста, 9 – камбий, 10 – вторичная флоэма, 11 – твердый луб, 12 – мягкий луб, 13 – паренхима луча (дилатация), 14 – перидерма.

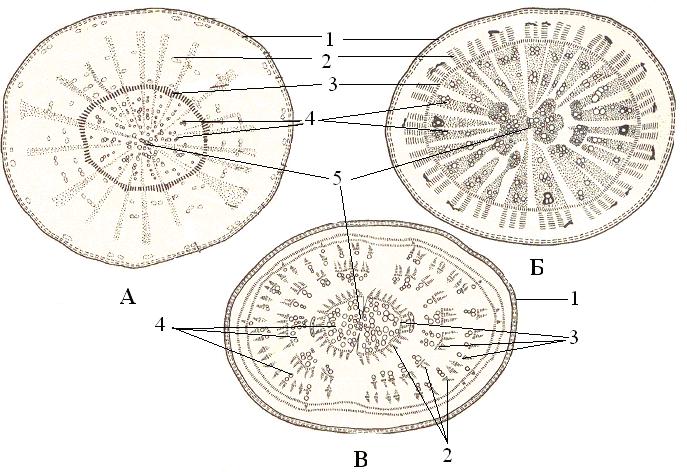

Рис. 2. Поперечные срезы корнеплодов с различным типом заложения камбия и отложением запасных веществ:

А - монокамбиальный флоэмный (морковь - Daucus sativus);

Б - монокамбиальный ксилемный (редька - Raphanus sativus) ;

В - поликамбиальный (свекла - Beta vulgaris).

1 - перидерма, 2 - вторичная флоэма, 3 - камбий, 4 - вторичная ксилема, 5 - первичная ксилема.

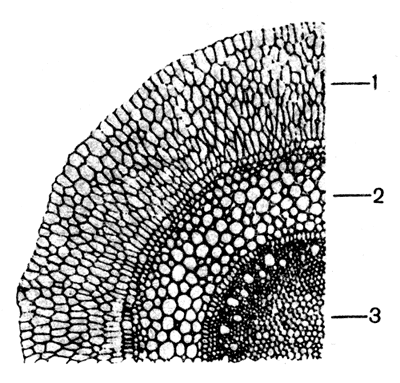

Рис. 3. Поперечный разрез корня орхидеи (Dendrobium sp.): 1 - веламен; 2 - кора; 3 - центральный цилиндр.
