2.3. Характеристика схемы расположения пунктов ггс в районе работ.

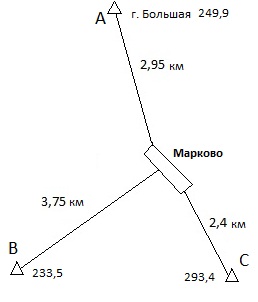

На рис.4 показана схема расположения пунктов расположения триангуляции ГГС относительно окраин населенного пункта Марково. Расстояние до пунктов ГГС определенны по карте.
Рис.4
3. Съемочные сети.
3.1. Методы создания съемочных сетей
Съемочные сети являются непосредственным геодезическим обоснованием топографических съемок. То есть, с точек съемочной сети производится съемка. Съемочная сеть используется также и для выноса проектов в натуру. Плановые съемочные сети можно создавать теми же методами, что и сети сгущения. Методом триангуляции, прокладкой теодолитных ходов, созданием систем теодолитных ходов с узловыми точками, систем полигонов, прямыми, обратными и комбинированными засечками.
3.2. Технические характеристики съемочных сетей
Предельные ошибки пунктов уравненных теодолитных ходов съемочной сети относительно пунктов ГГС или сетей сгущения не должны превышать на открытой местности и на застроенной территории 0,2 мм в масштабе плана.
Отдельный разомкнутый теодолитный ход должен быть привязан на концах не менее чем к двум пунктам ГГС или к пунктам сети сгущения. Соответственно, длина хода (от начального исходного пункта до конечного исходного пункта) должна быть такой, что обеспечить приведенные выше ошибки положения любой точки хода.
Допустимые длины теодолитных ходов для съемки в разных масштабах.
Масштаб |
1/N=1/2000 |
1/N=1000 |
1:500 |
0,6 км |
0,3 км |
1:1000 |
1,2 км |
0,5 км |
1:2000 |
2,0 км |
1,0 км |
1:5000 |
4,0 км |
2,0 км |
Таблица 2.
В системе теодолитных ходов длины ходов между узловыми точками должны быть на 30% меньше приведённых в Таблице 2.
При съемки застроенных территорий длины сторон не должны быть более 350 м и менее 20 м.
Поворотные точки теодолитных ходов выбирают так, чтобы обеспечить удобство и безопасность работы с прибором, и чтобы с каждой точки был обеспечен максмильный обзор для ведения съёмки.
Нельзя допускать пересечений линий теодолитного хода между собой и с линиями ходов полигонометрии.
4. Техническое обснование проекта построения сети сгущения.
4.1. Обоснование необходимости построения сети сгущения в районе работ .
При таблице 2 длина съемочного хода для масштаба 1 : 50000 составляет 4км при относительной ошибке хода 1/2000.
Длина съемочного теодолитного хода, например от пункта А до пункта В с учетом длин хода по населенному пункту составит:
L= 3,700 +4,600 +0,500= 8,8км
3,700 – длинна от А до Марково
4,600 - длина от В до Марково
0,500 – Протяженность Марково.
Длинна хода превышает допустимые длинны для данного масштаба.
Следовательно, необходимо создание сети сгущения.
4.2. Назначение и виды сетей сгущения.
ГГС является основной для построения сетей сгущения,которые используются затем в качестве исходных при создании съемочного обоснования топографических съёмок.
Плановые сети сгущения создаются, в основном, теми же методами что и ГГС, те методами триангуляции, полигонометрии и трилатерации или их сочетаниями. Иногда строят линейно-угловые сети.
Высотная сеть сгущения создаётся в основном проложением ходов технического нивелирования между пунктами государственного нивелирования.
Плановые съемки сети создаются построением триангуляционных сетей, проложением теодолитных и мензульных ходов, прямыми, обратными и комбинированными засечками, а так же другими равноценными методами.
