1. Физико-географическая характеристика района работ.

1.1. Определение прямоугольных и географических

координат центра населенного пункта.

При съемки больших территорий планы и карты получаются со значительным искажением за счет кривизны Земли. Поэтому при построении планов и карт на плоскости изображение их производится в определенной проекции отдельными частями. На эти части земной поверхности изготовляются многолистные карты. Каждый ее лист определенным образом номеруется. Система нумерации отдельных листов карты называется номенклатурой.

Наметить примерно в центре населенного пункта точку и определить для этой точки плоские прямоугольные координаты и географические координаты. Плоские прямоугольные координаты можно определить по координатной оцифровке сетки координат, которая расположена за рамкой карты.

Географические координаты определяются по рамке исходной карты:

=18°1141 - долгота

=54°4552” - широта

1.2. Составление схемы листов карт масштаба 1:2000 на территорию населенного пункта с указанием их номенклатуры.

1.2.1. Определение номенклатуры листов карты масштаба 1:5000.

Основной исходной картой является карта масштаба 1 : 50000. Номенклатура этой карты слагается из буквы, обозначающей ряд, и цифры обозначающей номер колонны.

Если имеются значения географических координат точки, то можно определить номенклатуру листа карты любого масштаба, на которой находится эта точка.

Для определения номенклатуры листов карт масштаба 1:2000, покрывающих территорию населенного пункта сначала нужно определить номенклатуру листа карты масштаба 1:5000 на эту территорию. Затем по широте северной и южной окраин населенного пункта, а также по долготе восточной и западной его границы, установить какие листы карт масштаба 1:2000 могут покрывать эту территорию.

Центральная точка населенного пункта имеет координаты:

широта  = ; долгота = .

В соответствии с данными координатами по рис. 1, номенклатура листа карты масштаба 1 : 50000, на котором находится данная точка будет N-34.

Рис.1

Далее этот лист делится на 144 листа карт масштаба 1 :100000. Моя точка будет на листе карты масштаба 1:50000 с номенклатурой N-34-37.

Рис.2

На основе листа карты масштаба 1: 50000 определяют номенклатуру карт более крупных масштабов. Разделив его на 256 частей, получаем лист масштаба 1:5000.

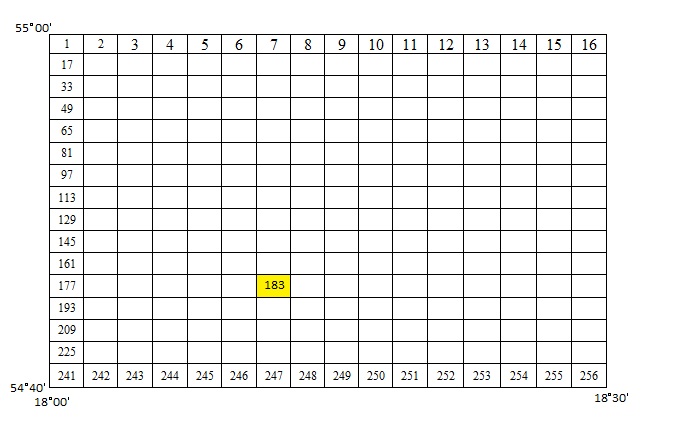

Тогда номенклатура листа карты масштаба 1:5000 будет, например, N-34-37-(183). В этой записи N-34-37 является номенклатурой листа карты масштаба 1:50 000. Число в скобках это номер листа карты масштаба 1:5000 на карте масштаба 1: 50000, рис.3.

Р ис. 3

Лист масштаба 1:5000

1.2.2. Определение номенклатуры листов карт масштаба 1:2000.

Номенклатура листа в масштабе 1:5000 – N – 34 – 37 – (183).

Для свх Красный определены следующие географические координаты его угловых точек:

Широта и долгота северо-западной его точки:

=18°1120 - долгота

=54°4549 - широта

Широта и долгота северо-восточной его точки:

=18°1120 - долгота

=54°4550 - широта

Широта и долгота юго-западной его точки:

=18°1142 - долгота

=54°4540 - широта

Широта и долгота юго-восточной его точки:

=18°1143 - долгота

=54°4541 - широта

Далее составим схему листа карт масштаба 1:5000 с делением на 9 листов карт 1:2000.

Поэтому в масштабе 1:2000 необходимо взять лист карты N – 34 – 37 –(183, а-г).
