3.1.1 Магнітні дефектоскопи

3.1.1.1 "Магекс-1м"

Призначений для контролю якості деталей складної форми, наприклад, гаків підйомних кранів, кутових зварних з'єднань конструкцій.

Намагнічується пристрій виконано у вигляді двох різнополюсних магнітів, поміщених в циліндричні корпусу.

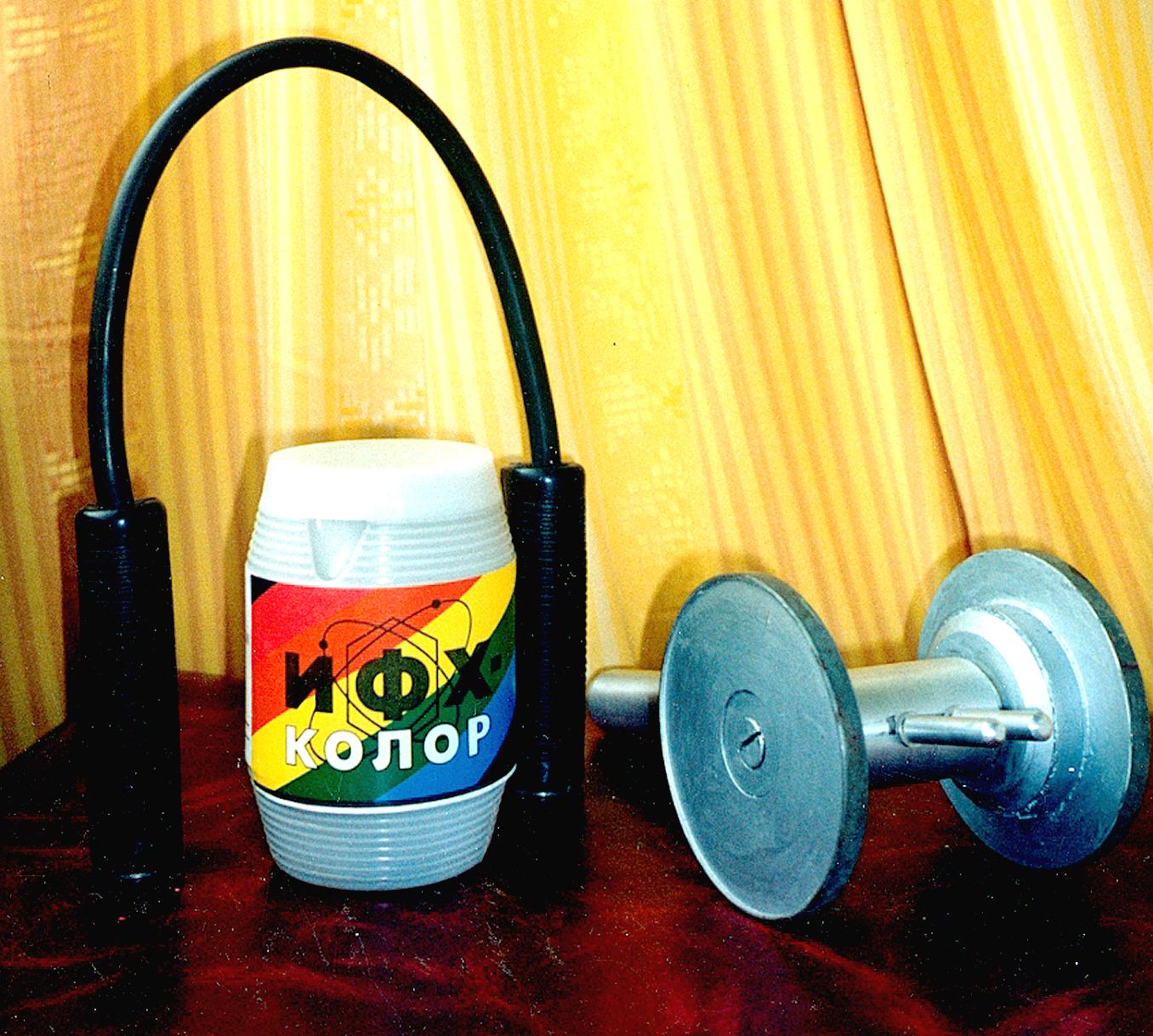

Рисунок 3.1 – Зовнішний вигляд пристрою „МАГЕКС”

Основні технічні характеристики:

Максимальна напруженість поля біля полюсів намагнічує пристрої, А/с	не менше 1200
Зусилля відриву намагнічує пристрої від феромагнітної поверхні, кгс	11-12
Габаритні розміри: циліндричні корпусу
Діаметр, мм	30
Довжина, мм	113
з'єднує їх гнучкий магнітопровід
Довжина, мм	360
Маса пристрою, кг	0,4

Намагнічується пристрої "МАГЕКС-1М" знайшли застосування в судовій експертизі для виявлення перебитих номерів на двигунах і кузовах автомобілів. ДП "КОЛОРАН" виготовлено понад 200 таких намагнічується пристроїв, в т.ч. 25 екземплярів на експорт за замовленням федеральної адміністрації Бразилії.

3.1.1.2 "Магекс-2"

Призначений для контролю якості протяжних зварних зварних з'єднань листових конструкцій, резевуаров, трубопроводів та ін намагнічується пристрій пересувне, виконане у вигляді магнітної системи з двох магнітних дисків, з'єднаних віссю-магнітопроводом. Основні технічні характеристики:

Максимальна напруженість поля біля полюсів намагнічує пристрої, А/с	не менше 1600
Зусилля відриву намагнічує пристрої від феромагнітної поверхні, кгс	22-23
Габаритні розміри, мм	240 × 110 × 97
Межполосное відстань, мм	80
Маса пристрою, кг	1,6

3.1.1.3 "Магекс-3"

Призначений для контролю якості зварних з'єднань, стінок парових котлів і т.д. з регулюванням величини напруженості магнітного поля від нуля до максимального значення. Багатофункціональність "МАГЕКС-3" полягає також у можливості змінювати величину межполюсного відстані і виробляти намагнічування виробів і їх контроль в поздовжньому полі.

Основні технічні характеристики:

Максимальна напруженість поля біля полюсів намагнічує пристрої, А/с	не менше 1200
Зусилля відриву намагнічує пристрої від феромагнітної поверхні, кгс	17-18
Габаритні розміри, мм	190 × 130 × 60
Маса пристрою, кг	1,5

Крім намагнічує пристрої портативні дефектоскопічні набори "МАГЕКС" всіх модифікацій комплектуються стандартним зразком поверхневого дефекту, атестованим в УкрЦСМ, і його магнітопорошкової реплікою, засобами перевірки якості суспензії та документування отриманих результатів. Комплекти "МАГЕКС" забезпечуються технічним паспортом, свідоцтвом про повірку намагнічує пристрої та методичної інструкцією по проведенню магнітопорошкового контролю.
