Контрольные вопросы
Для достижения каких целей устанавливаются соседские отношения в протоколе OSPF?
Для определения ролей маршрутизаторов.
Как выбираются выделенный и резервный маршрутизатор?
Выделенным становится маршрутизатор с наибольшим идентификатором.
Для чего используется протокол аутентификации?
Для безопасности сети, между маршрутизаторами при обмене.
Как рассчитывается стоимость канала?
Стоимость каждого канала определяется по формуле:
C = 100 000 000/скорость канала в бит/сек
С какой целью объявляется суперсеть?
С целью быстрой сходимости маршрутной информации.
Лабораторная работа № 7
Построение безопасной сети.
Цель работы:
Рассмотреть основы обеспечения безопасности сетей.
Изучить принципы объявления списков доступа.
Ознакомится с базовыми правилами организации удаленного доступа.
Рассмотреть технологию преобразования частных адресов в публичные (NAT и PAT).
Практическая часть
Задание 1. Настройка нумерованных списков контроля доступа
Запустила файл Lab_7.pkt и рассматрела иерархическую корпоративную сеть с выделением подсетей.
Рис. Сеть административной области.

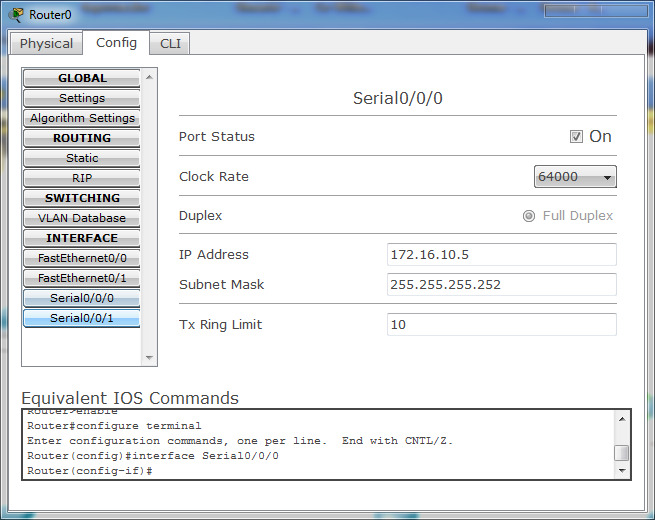

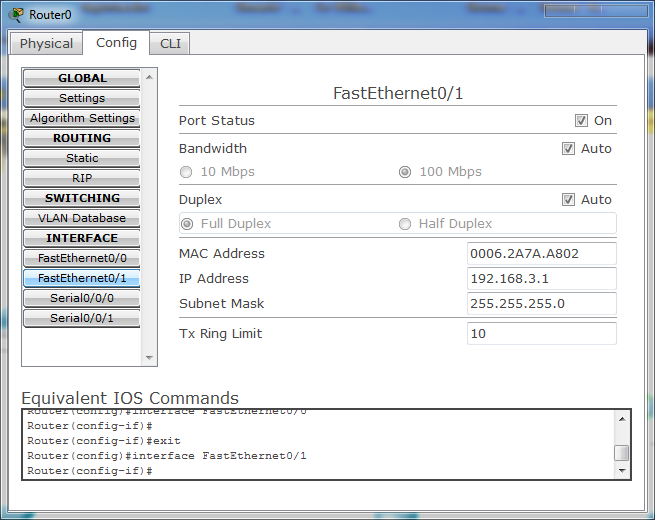

На маршрутизаторах прописала интерфейсы и включили их в работу с адресами указанными в таблице.
Таблица. Основные параметры настройки узлов
Устройства (обозначение) |
Интерфейс |
Адрес интерфейса |
Маска подсети |
Синхронизация |
Rrouter 0 |
Serial 0/0/0 |
172.16.10.5 |
255.255.255.252 |
Clock rate 64000 |
Rrouter 0 |
Serial 0/0/1 |
172.16.10.2 |
255.255.255.252 |
Clock rate 64000 |
Rrouter 0 |
FastEthernet0/1 |
192.168.3.1 |
255.255.255.0 |
|
Rrouter 0 |
FastEthernet0/0 |
192.168.4.1 |
255.255.255.0 |
|
Rrouter 2 |
Serial 0/0/0 |
172.16.10.1 |
255.255.255.252 |
|
Rrouter 2 |
Serial 0/0/1 |
172.16.10.14 |
255.255.255.252 |
Clock rate 64000 |
Rrouter 2 |
FastEthernet0/0 |
192.168.2.1 |
255.255.255.0 |
|
Rrouter 1 |
Serial 0/0/0 |
172.16.10.6 |
255.255.255.252 |
|
Rrouter 1 |
Serial 0/0/1 |
172.16.10.9 |
255.255.255.252 |
Clock rate 64000 |
Rrouter 1 |
FastEthernet0/0 |
192.168.5.1 |
255.255.255.0 |
|
Rrouter 3 |
FastEthernet0/0 |
192.168.1.1 |
255.255.255.0 |
|
Rrouter 3 |
Serial 0/0/0 |
172.16.10.10 |
255.255.255.252 |
|
Rrouter 3 |
Serial 0/0/1 |
172.16.10.13 |
255.255.255.252 |
|
Rrouter 3 |
Serial 0/1/0 |
209.165.10.33 |
255.255.255.240 |
|
Rrouter 4 |
Serial 2/0 |
209.165.10.34 |
255.255.255.240 |
|
Компьютер PC0 |
– |
192.168.2.3 |
255.255.255.0 |
Default Gateway 10.1.1.1 |
Server |
– |
192.168.1.2 |
255.255.255.0 |
Default Gateway 192.168.1.1 |
На маршрутизаторах указанной сети настроила маршруты ко всем подключенным сетям по протоколу OSPF для 1 области. На маршрутизаторе Router_3 объявили сеть 209.165.10.32 для области с другим идентификатором.

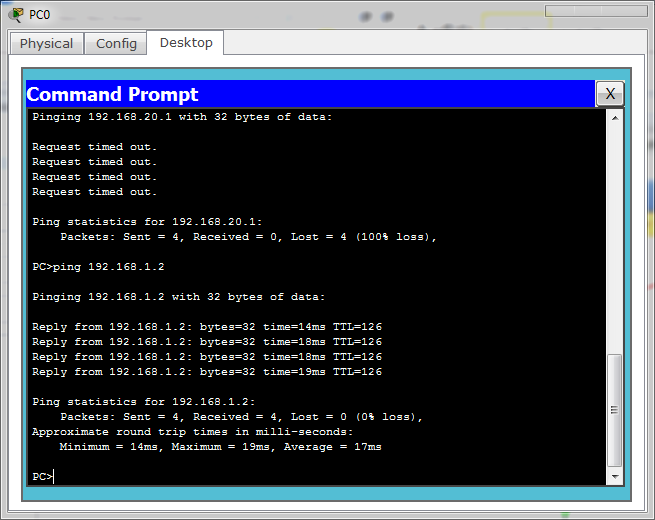

С хоста PC0 проверили соединение во все настроенные подсети.
Установила следующую политику защиты работы в сети:
Разрешить доступ трафика по протоколам HTTP и SMTP на Server и запретить на все остальные узлы сети.
На вход маршрутизатора 3 от маршрутизатора 4.
Router(config)#access-list 111 permit tcp any 192.168.1.2 0.0.0.0 eq http
Router(config)#access-list 111 permit tcp any 192.168.1.2 0.0.0.0 eq smtp
Router(config)#access-list 111 permit ip any 192.168.2.0 0.0.0.255
Router(config)#access-list 111 deny ip any any
Хостам из подсетей 192.168.4.0 и 192.168.3.0 запретить доступ на Server.
На вход маршрутизатора 3 к Server
Router(config)#access-list 1 deny 192.168.4.0 0.0.0.255
Router(config)#access-list 1 deny 192.168.3.0 0.0.0.255
Router(config)#access-list 1 permit any
Разрешить хостам из подсети 192.168.2.0 доступ в интернет.
На вход на маршрутизатор 3 от маршрутизатора 1 и маршрутизатора 2.
Router(config)#access-list 2 permit 192.168.2.0 0.0.0.255
Router(config)#access-list 2 deny any
Задание 2. Настройка статического и динамического NAT
1. Настроила технологию NAT на Rrouter3. Проверила, прописан ли путь по умолчанию в направлении на маршрутизатор Rrouter4. Прописала статический путь в сеть провайдера 209.165.20.0 на IP адрес подключенного интерфейса Rrouter4.
2. Прописала пул внешних адресов с именем prov_add с 209.165.10.100 по 209.165.10.110 с маской 255.255.255.224
3. Определила разрешение выхода в глобальную сеть для всей подсети с суммарным адресом 10.0.0.0 и обратной маской 0.255.255.255 при помощи листа с любым номером в диапазоне от 1 до 99.
Router(config)#ip route 209.165.20.0 255.255.255.224 s0/1/0
Router(config)#ip nat pool prov_add 209.165.10.100 209.165.10.110 netmask 255.255.255.224
Router(config)#access-list 3 permit 10.0.0.0 0.255.255.255
Router(config)#ip nat inside source list 3 pool prov_add
4. Активировала внутренние и внешние интерфейсы для выполнения технологии NAT.
Router (config)#interface fa0/0
Router (config-if)#ip nat inside
Router (config)#interface s0/0/0
Router (config-if)#ip nat outside

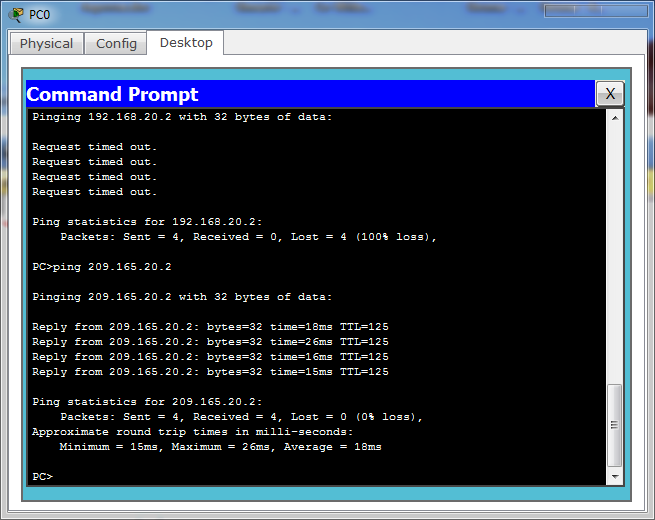

5. С двух компьютеров пропинговала любой адрес из сети провайдера.

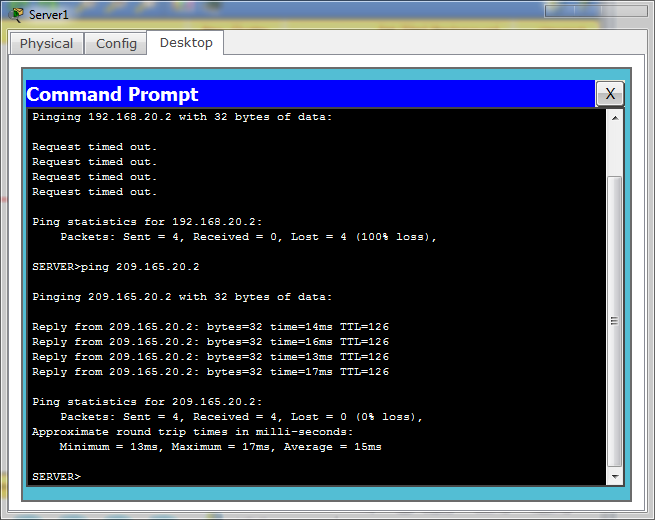

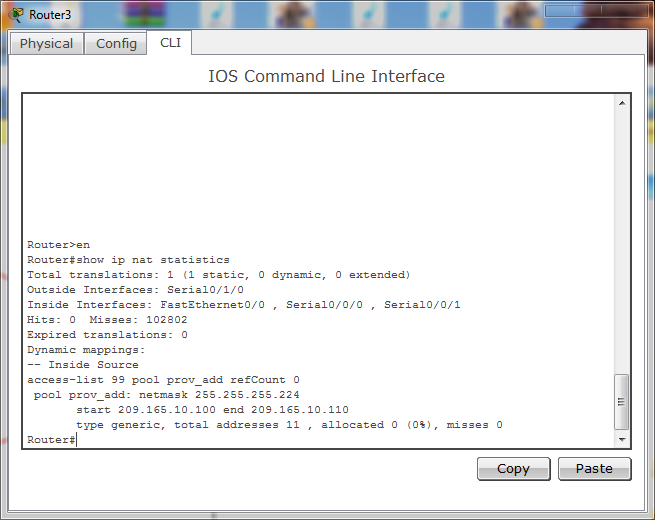

6. Просмотрела статистику работы NAT.
