Контрольные вопросы

  1. Для достижения каких целей устанавливаются соседские отношения?

Для успешного обмена служебной информацией.

  1. Какие маршруты можно настроить на маршрутизаторах?

Можно настроить следующие маршруты: прямые, статические, маршрут по умолчанию, плавающий статический маршрут, динамический.

  1. Укажите достоинства и недостатки статических и динамических маршрутов?

Статические маршруты необходимо настраивать вручную, в зависимости от изменений внешней и внутренней среды.

Динамические маршруты могут быть не оптимальными по пути прохождения пакета.

  1. Какие типы протоколов маршрутизации вы знаете? К какому типу относится протокол RIP?

Протоколы маршрутизации на основе вектора расстояния являются самыми простыми. К ним относятся RIP, AppleTalk RTMP и Cisco IGRP.

Протоколы маршрутизации на основе состояния соединения учитывающие физические и динамические характеристики каналов (например, пропускную способность или занятость канала) были предложены в 1970 г. Дейкстрой. К таким протоколам относятся OSPF, IS-IS, Novell NLSP и Cisco EIGRP.

Протоколы на основе политики маршрутизации используются провайдерам. Примерами таких протоколов являются BGP (протокол граничного шлюза, например, BGP-4 описание которого содержится в документе RFC 4271) и EGP.

Протокол RIP относится к протоколам маршрутизации на основе вектора расстояния.

Лабораторная работа № 6

Динамическая маршрутизация по протоколу состояния канала OSPF.

Цель работы

  • Изучить протокол маршрутизации на базе состояния канала OSPF (алгоритм выбора кратчайшего пути).

  • Ознакомиться с делением сетей на административные системы и области.

  • Научиться конфигурировать все необходимые настройки протокола OSPF на маршрутизаторах.

Практическая часть

Задание 1. Изучение команд настройки динамических маршрутов с помощью протокола маршрутизации OSPF.

Запустила файл Lab_6.pkt и рассмотрела иерархическую корпоративную сеть с выделением подсетей. На маршрутизаторах прописала интерфейсы и включила их в работу с адресами указанными в таблице.

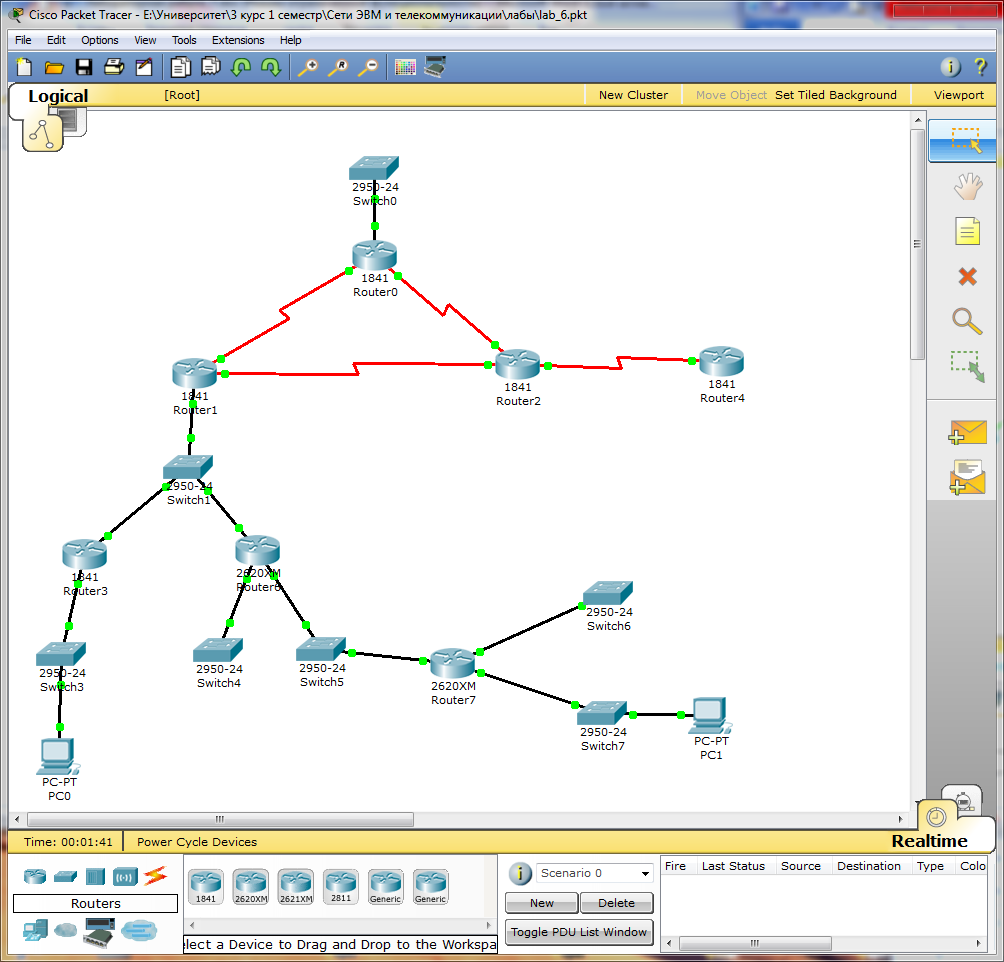

Рис. Сеть административной области.

На маршрутизаторах указанной сети настроила маршруты ко всем подключенным сетям.

Устройства (обозначение)

Интерфейс

Адрес интерфейса

Маска подсети

Синхронизация

Router 0

Serial 0/0/0

10.0.0.2

255.255.255.252

Clock rate 64000

Router 0

Serial 0/0/1

10.0.0.5

255.255.255.252

Clock rate 64000

Router 0

FastEthernet0/0

10.2.0.1

255.255.0.0

Router 2

Serial 0/0/0

10.0.0.9

255.255.255.252

Router 2

Serial 0/0/1

10.0.0.6

255.255.255.252

Router 2

Serial 0/1/0

209.165.10.33

255.255.255.240

Router 1

Serial 0/0/0

10.0.0.1

255.255.255.252

Router 1

Serial 0/0/1

10.0.0.10

255.255.255.252

Router 1

FastEthernet0/0

10.1.0.1

255.255.0.0

Router 3

FastEthernet0/0

10.1.0.2

255.255.255.0

Router 3

FastEthernet0/1

10.1.1.1

255.255.255.224

Router 4

Serial 0/0/0

209.165.10.34

255.255.255.240

Router 6

FastEthernet0/0

10.1.0.3

255.255.255.0

Router 6

FastEthernet1/0

10.1.1.33

255.255.255.224

Router 6

FastEthernet1/1

10.1.1.65

255.255.255.224

Router 7

FastEthernet0/0

10.1.1.66

255.255.255.224

Router 7

FastEthernet1/0

10.1.1.97

255.255.255.240

Router 7

FastEthernet1/1

10.1.1.113

255.255.255.240

Компьютер PC0

10.1.1.2

255.255.255.0

Default Gateway

10.1.1.1

Компьютер PC1

10.1.1.114

255.255.255.240

Default Gateway

10.1.1.113

1. На всех маршрутизаторах включить протокол маршрутизации OSPF и объявить сети. Идентификатор процесса указать любой (или не задавать), а идентификатор административной области на всех маршрутизаторах указать 1.

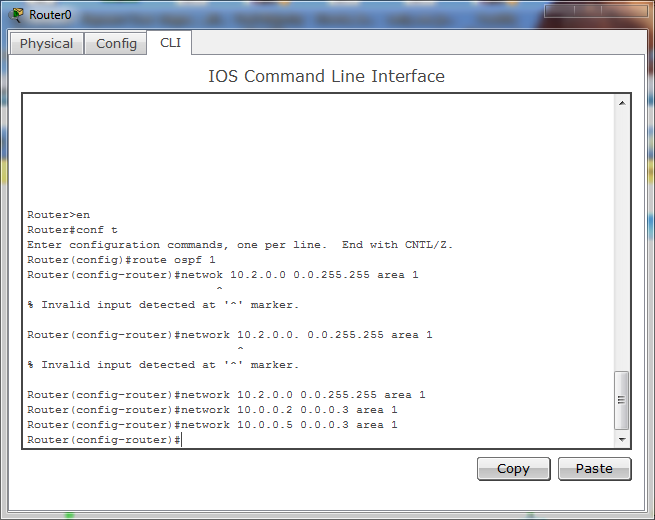

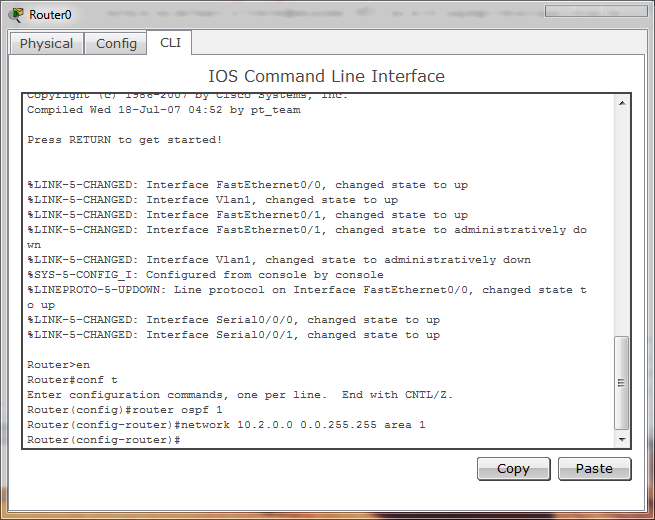

Router0: объявила сеть 10.2.0.0 с обратной маской подсети и по Serial интерфейсам;

Router2: объявила сети с обратной маской подсети по Serial интерфейсам;

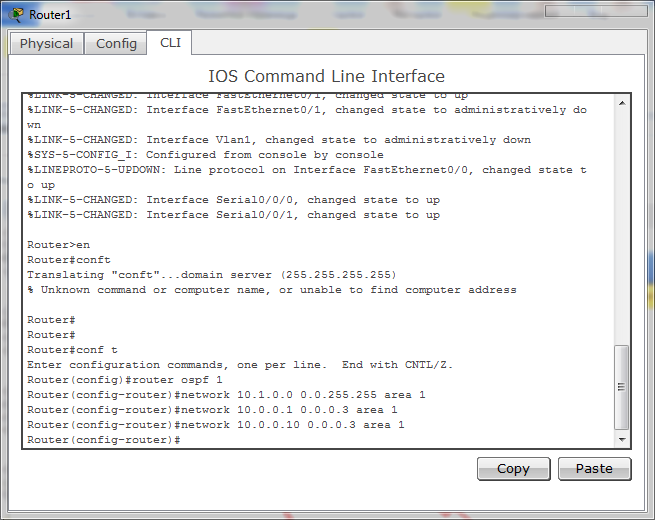

Router1: объявила сеть 10.1.0.0 с обратной маской подсети и по Serial интерфейсам;

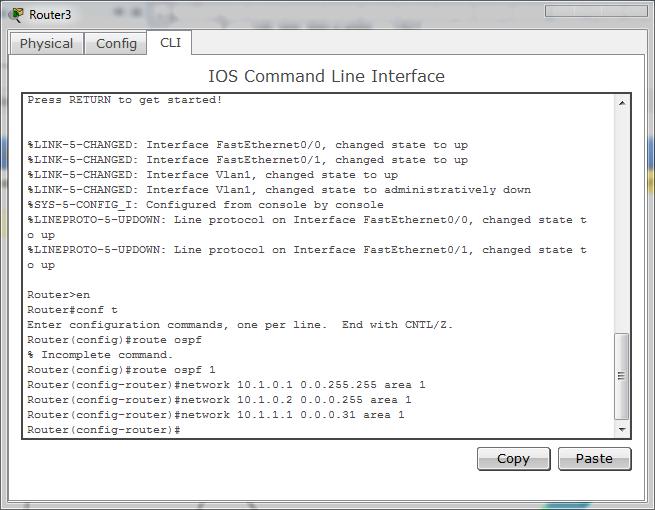

Router3: объявила сети поддерживаемые по FastEthernet интерфейсам с обратной маской подсети;

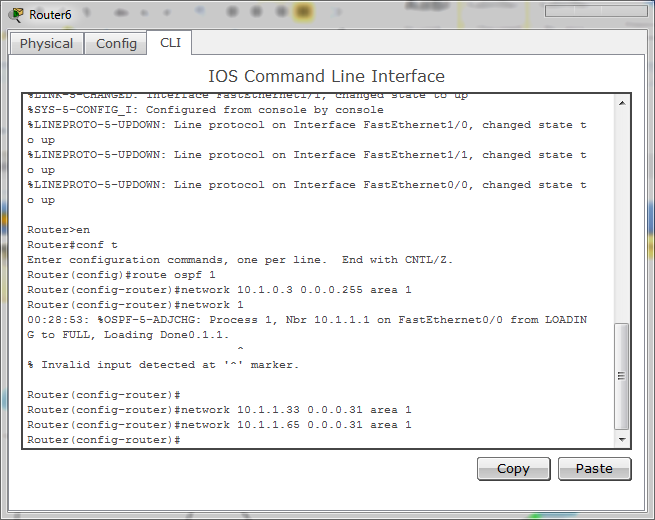

Router6: объявила сети поддерживаемые по FastEthernet интерфейсам с обратной маской подсети;

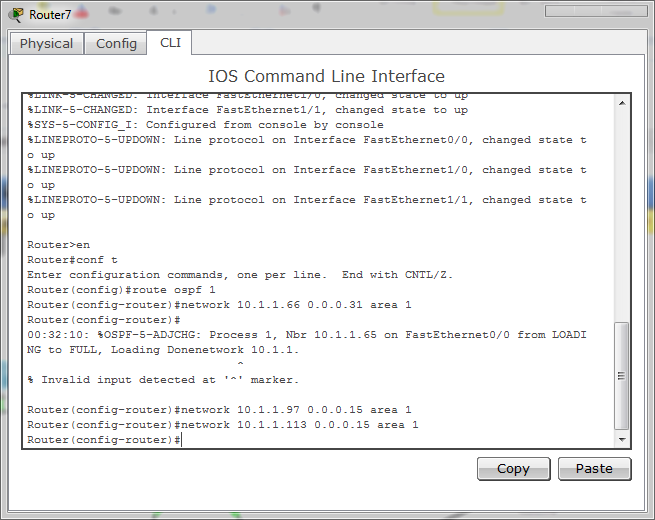

Router7: объявила сети поддерживаемые по FastEthernet интерфейсам с обратной маской подсети.

  1. После некоторой паузы убедилась, что маршрутизаторы установили соседские отношения и определили роли.

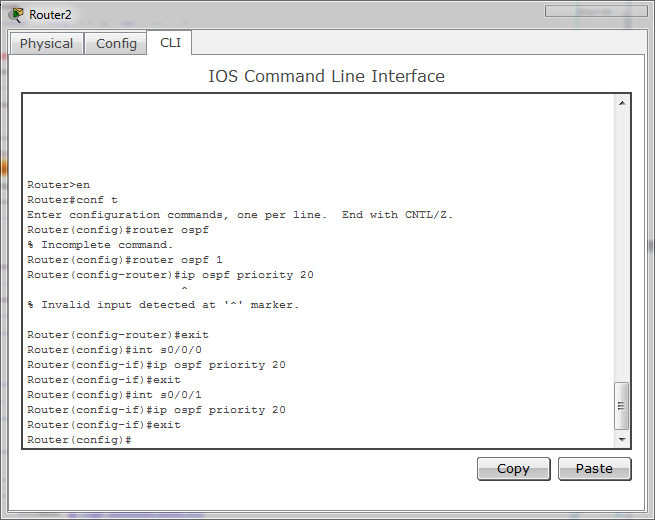

  2. Назначила Router2 выделенным маршрутизатором на сериальном интерфейсе Serial 0/0/0 и Serial 0/0/1. Просмотрела детальную информацию о соседях.

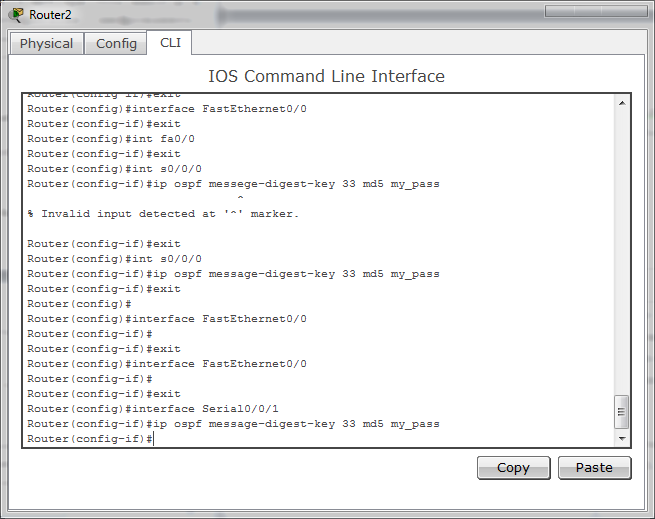

  1. Установила аутентификацию на всех маршрутизаторах области. Установила значение ключа в 33, а кодовое слово для шифрования – my_pass на всех интерфейсах рассылки объявлений. Проверила информацию о соседях.

  1. На Router2 указала путь по умолчанию на интерфейс Serial 0/0/1 и включила его в рассылку объявлений.

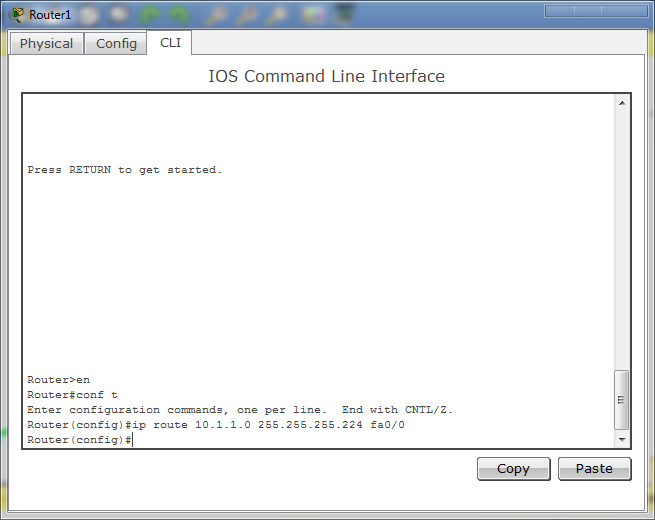

  1. На Router1 прописала суммарный статический маршрут в сети 10.1.1.0, 10.1.1.32, 10.1.1.64, 10.1.1.96 и 10.1.1.112 на интерфейс FastEthernet0/0.

  1. Проверила соединение с PC0 на PC1.

  2. Просмотрела на всех маршрутизаторах таблицы маршрутизации. Отключила на Router7 канал в сеть 10.1.1.113. При помощи комплексного PDU (Add Complex PDU) проверила соединение между Router2 и PC1.
