Контрольные вопросы
Какие типы интерфейсов вы знаете?
FastEthernet0/1 - «контроллер/интерфейс» (Локальные интерфейсы) указывает на второй порт из первого контроллера. Последовательный интерфейс маршрутизатора может обозначаться Serial0/1/0 - «контроллер/слот/интерфейс» - первый порт второго слота первого контроллера.
Зачем необходимо закрывать доступ к настройкам маршрутизатора, и какая команда при этом используется?
В режиме глобальной конфигурации устанавливается пароль, закрывающий доступ к устройству в привелегированном режиме. Пароль устанавливается следующими командами: enable password [пароль] и enable secret [пароль].
Как устанавливаются зашифрованные пароли?
В отличие от команды enable password, инструкция enable secret по умолчанию шифрует введенный пароль
Шифрование включим следущей командой:
My_Router(config)#service password-encryption
Для чего используется баннер и описание интерфейса?
Помимо информативного имени маршрутизатора, в распоряжении администратора есть механизм, позволяющий настроить заголовки (или баннеры, banners), которые предоставляют текстовую информацию при подключении к маршрутизатору. Рассмотрим возможные типы заголовков: MOTD (Message of The Day), Login и Exec.
My_Router(config)# banner motd mondey
Enter TEXT message. End with the character 'm'.
My text is my worked and route
Для того чтобы проверить состояниие этих двух компонентов интерфейса и просмотреть статистику его работы, можно воспользоваться командой show interface.
Как при настройке DHCP сервера исключить статические адреса?
В режиме глобальной конфигурации укажите исключаемые из динамического использования адреса.
Server_router(config)#ip dhcp excluded-address
Как установить DNS сервер или отключить разрешение DNS-имени в командах запроса?
Если администратор не настроил DNS сервер и хочет отключить широковещательные запросы на разрешение имени, можно воспользоваться командой.
Server_router(config)#no ip domain-lookup
Лабораторная работа № 5
Установление соседских отношений между сетевыми узлами. Маршрутизация.
Цель работы:
Изучить протокол установления соседских отношений CDP (Cisco Discovery Protocol).
Рассмотреть методы маршрутизации и их характеристики.
Изучить протокол внутренней маршрутизации RIPv1 и RIPv2 и правила настройки маршрутизаторов.
Практическая часть
Задание 1. Изучение команд настройки статических и динамических маршрутов с помощью протокола маршрутизации RIP.

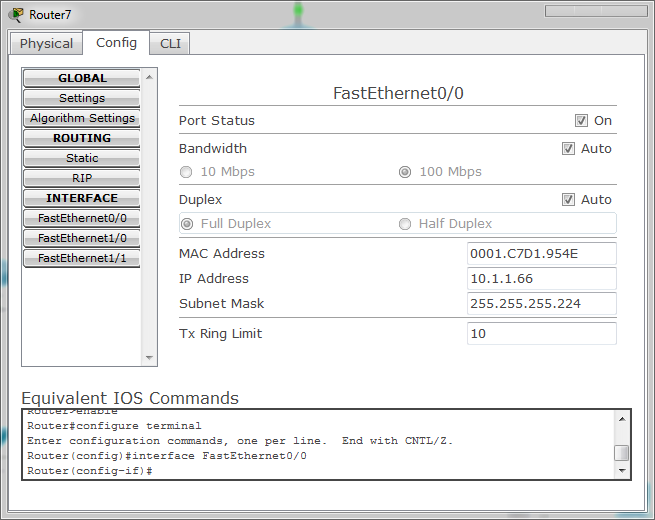

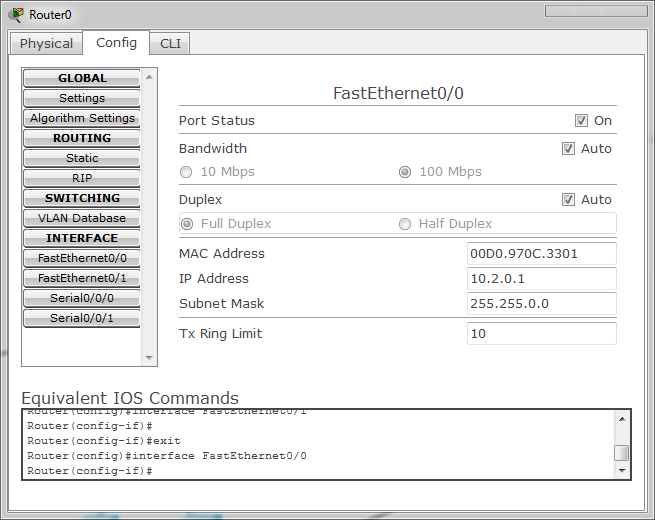

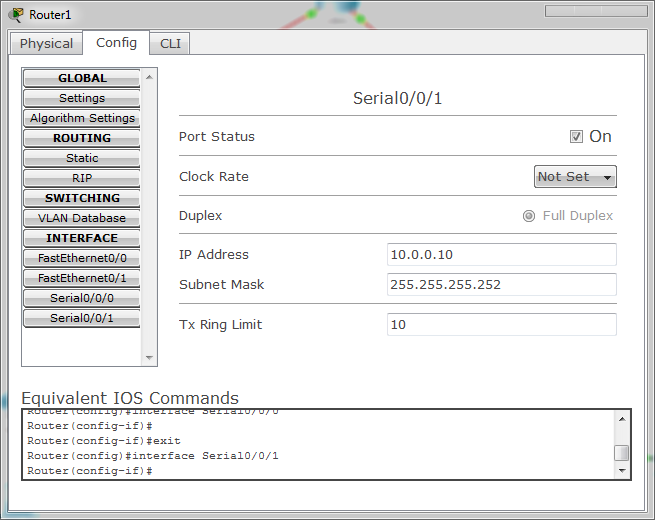

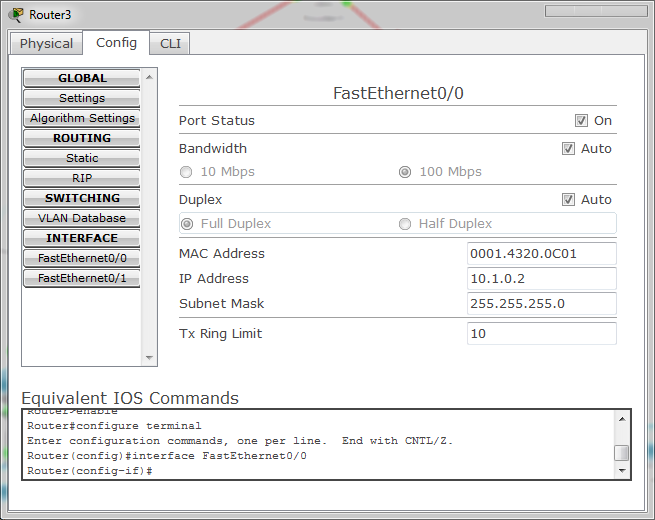

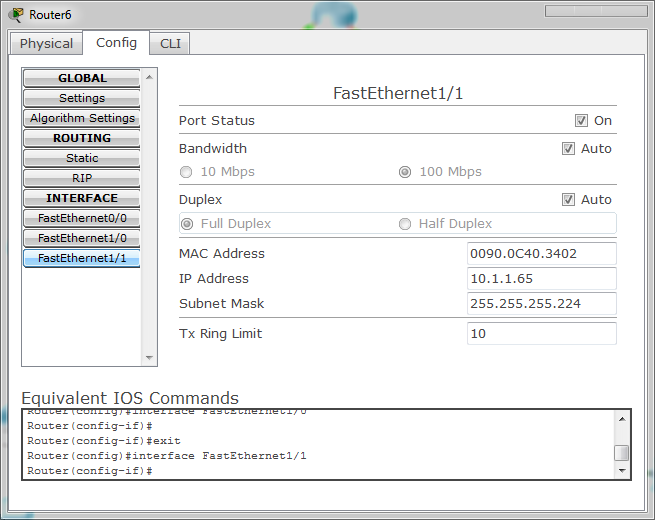

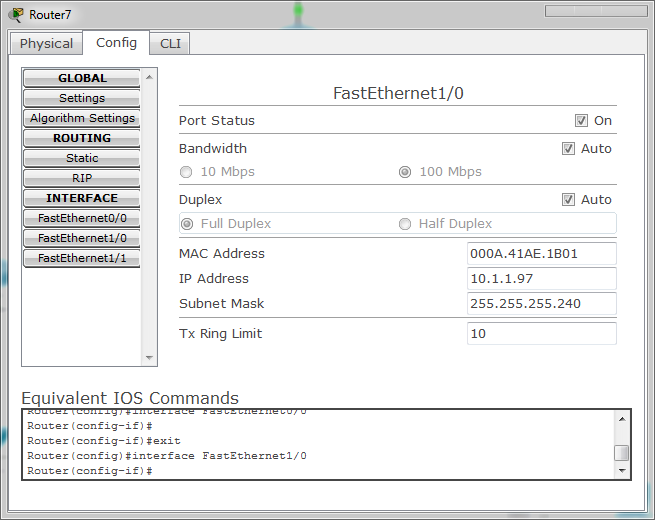

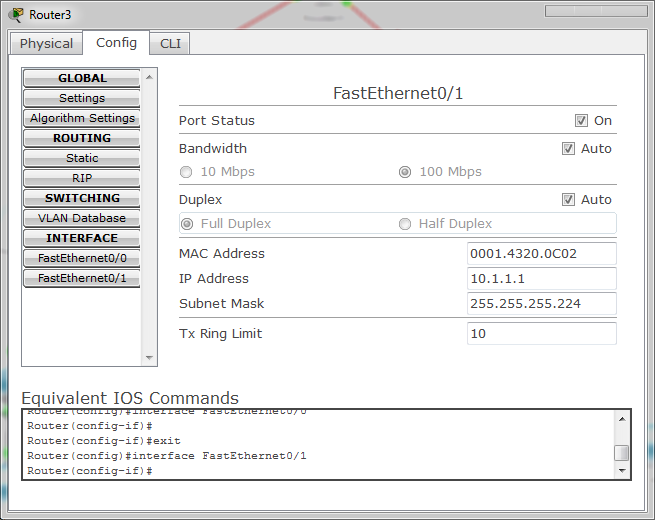

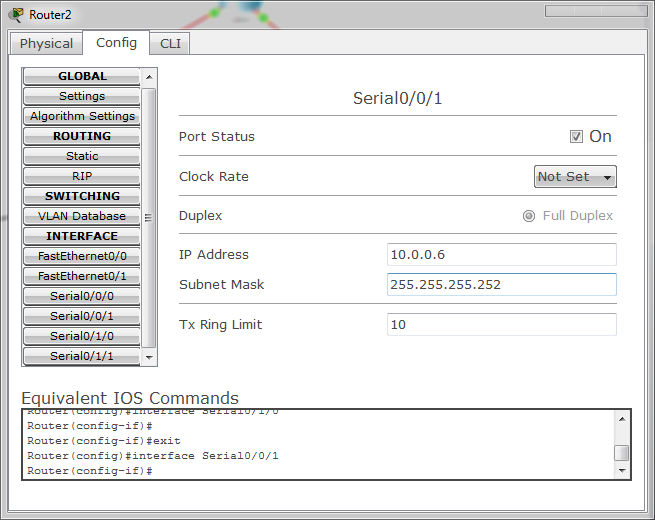

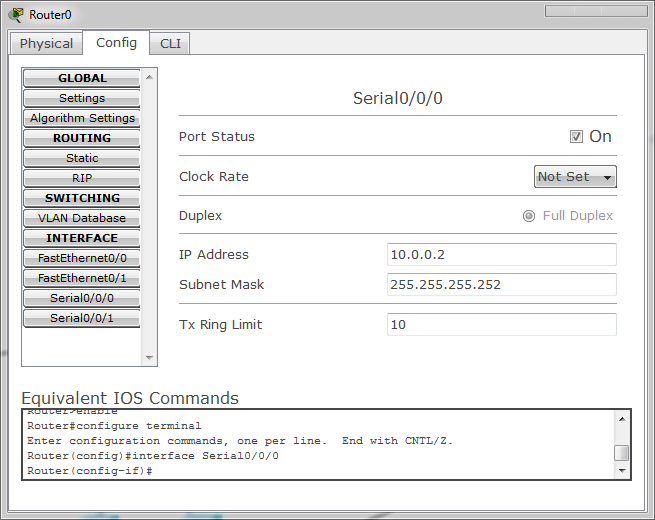

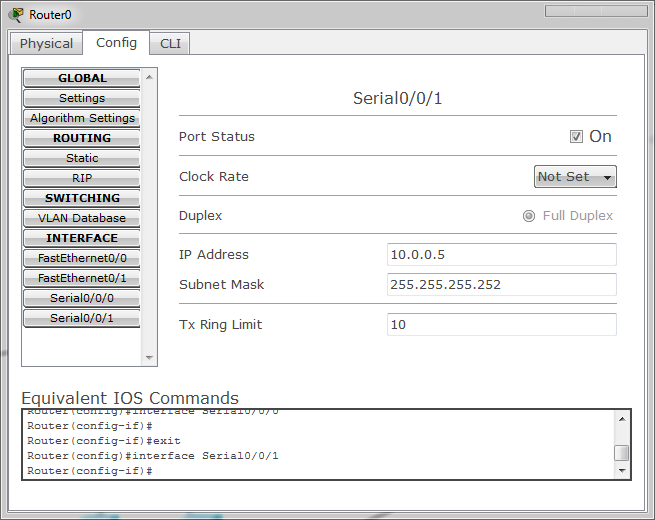

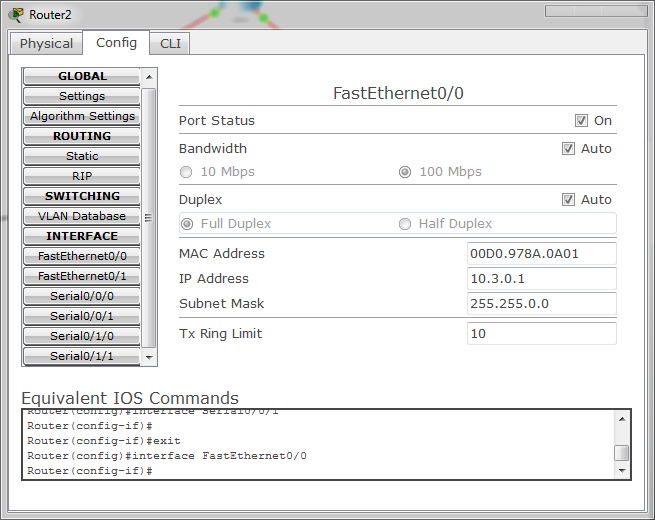

Запускаем файл Lab_5.pkt и рассмотрим иерархическую корпоративную сеть с выделением подсетей. На маршрутизаторах прописываем интерфейсы и включаем их в работу с адресами.

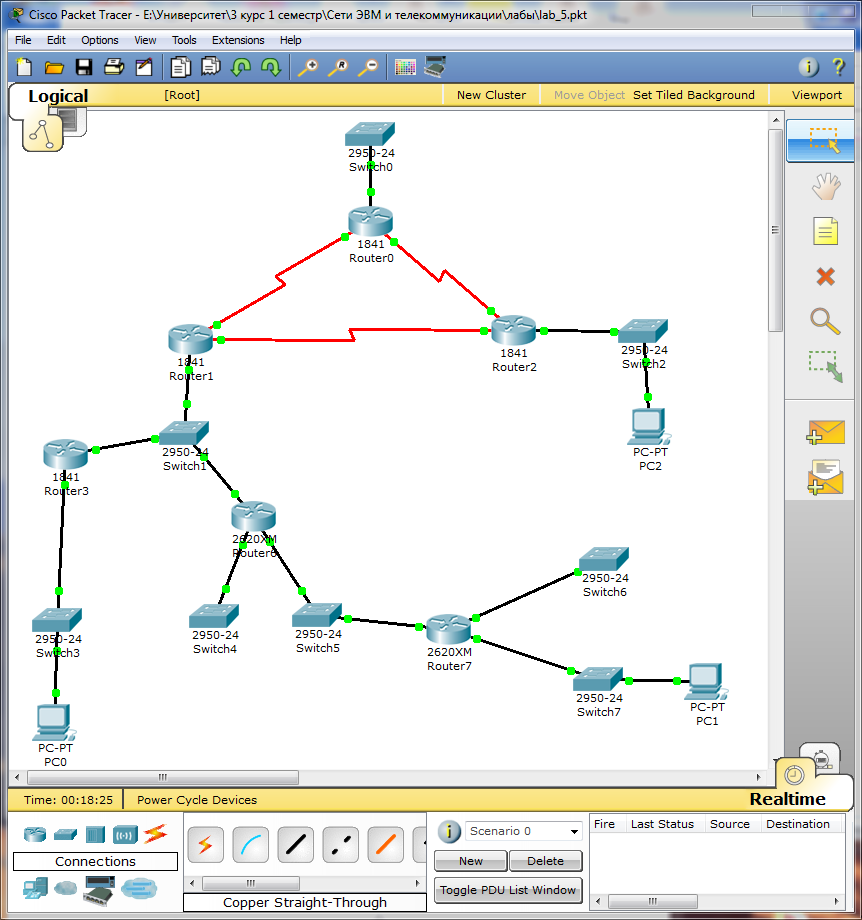

Рис. Иерархическая сеть.
На маршрутизаторах указанной сети необходимо настроить маршруты ко всем подключенным сетям.
Устройства (обозначение) |
Интерфейс |
Адрес интерфейса |
Маска подсети |
|
Rrouter 0 |
Serial 0/0/0 |
10.0.0.2 |
255.255.255.252 |
|
Rrouter 0 |
Serial 0/0/1 |
10.0.0.5 |
255.255.255.252 |
|
Rrouter 0 |
FastEthernet0/0 |
10.2.0.1 |
255.255.0.0 |
|
Rrouter 2 |
Serial 0/0/0 |
10.0.0.9 |
255.255.255.252 |
|
Rrouter 2 |
Serial 0/0/1 |
10.0.0.6 |
255.255.255.252 |
|
Rrouter 2 |
FastEthernet0/0 |
10.3.0.1 |
255.255.0.0 |
|
Rrouter 1 |
Serial 0/0/0 |
10.0.0.1 |
255.255.255.252 |
|
Rrouter 1 |
Serial 0/0/1 |
10.0.0.10 |
255.255.255.252 |
|
Rrouter 1 |
FastEthernet0/0 |
10.1.0.1 |
255.255.0.0 |
|
Rrouter 3 |
FastEthernet0/0 |
10.1.0.2 |
255.255.255.0 |
|
Rrouter 3 |
FastEthernet0/1 |
10.1.1.1 |
255.255.255.224 |
|
Rrouter 6 |
FastEthernet0/0 |
10.1.0.3 |
255.255.255.0 |
|
Rrouter 6 |
FastEthernet1/0 |
10.1.1.33 |
255.255.255.224 |
|
Rrouter 6 |
FastEthernet1/1 |
10.1.1.65 |
255.255.255.224 |
|
Rrouter 7 |
FastEthernet0/0 |
10.1.1.66 |
255.255.255.224 |
|
Rrouter 7 |
FastEthernet1/0 |
10.1.1.97 |
255.255.255.240 |
|
Rrouter 7 |
FastEthernet1/1 |
10.1.1.113 |
255.255.255.240 |
|

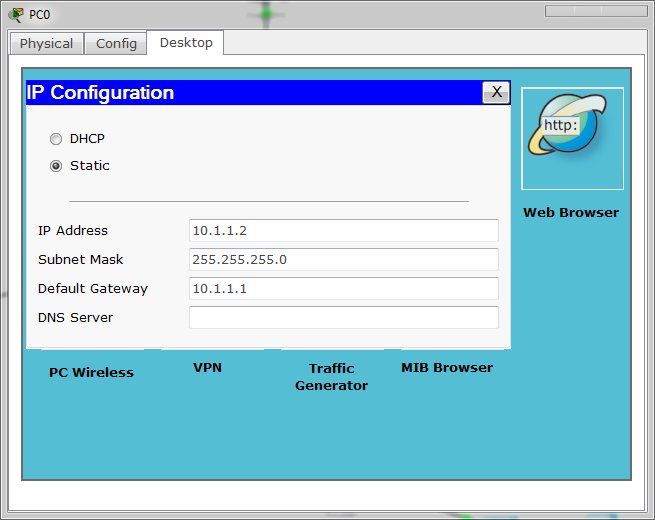

Компьютер PC0 |
– |
10.1.1.2 |
255.255.255.0 |
Default Gateway 10.1.1.1 |
Компьютер PC1 |
– |
10.1.1.114 |
255.255.255.240 |
Default Gateway 10.1.1.113 |

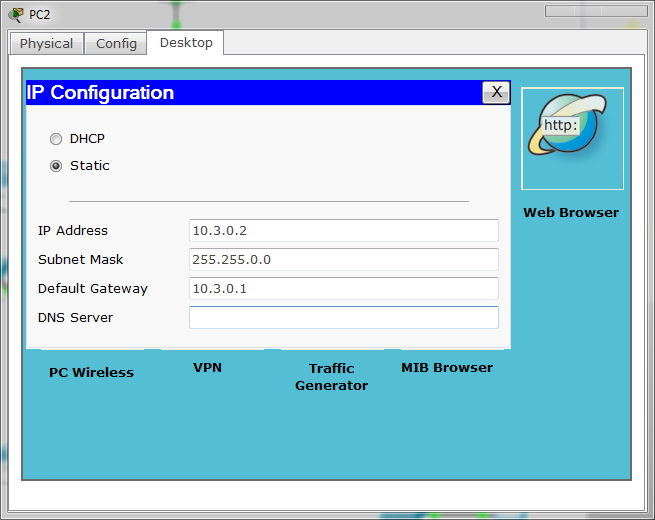

Компьютер PC2 |
– |
10.3.0.2 |
255.255.0.0 |
Default Gateway 10.3.0.1 |

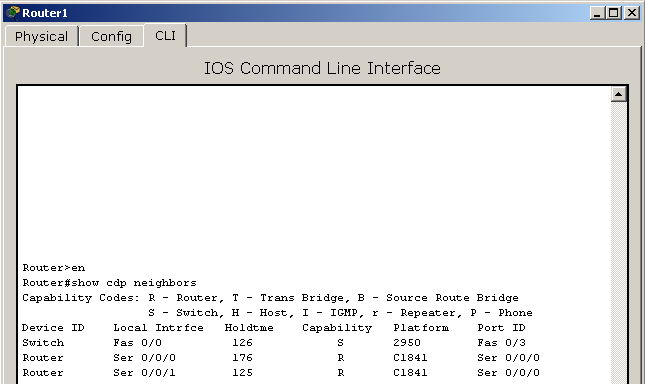

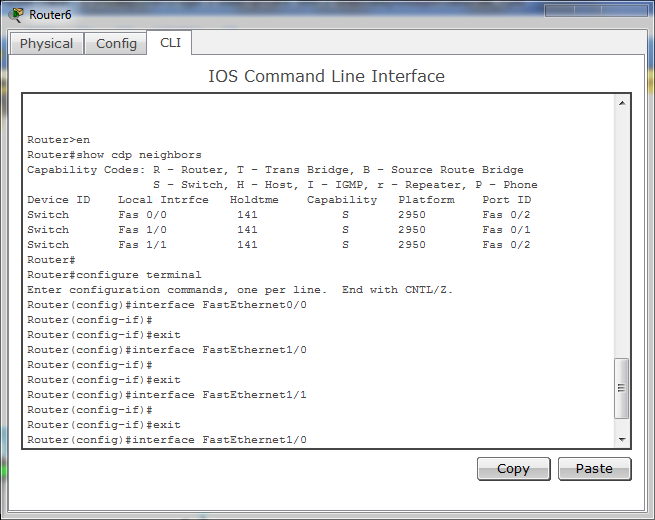

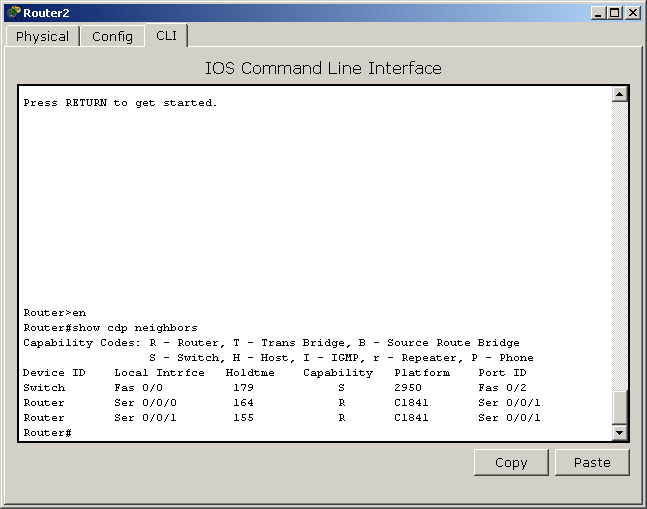

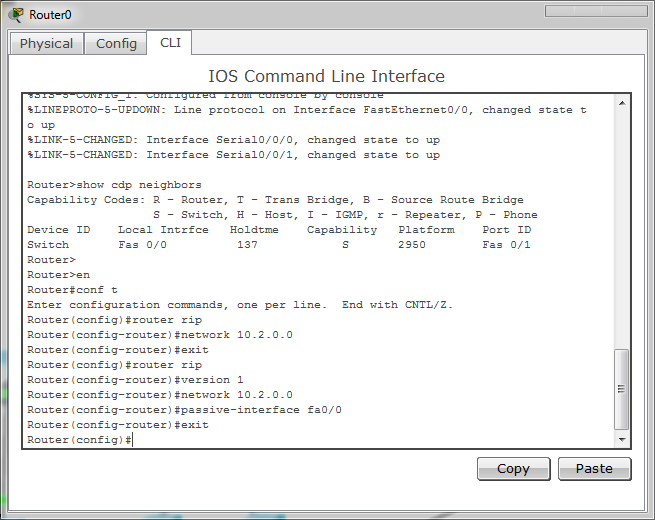

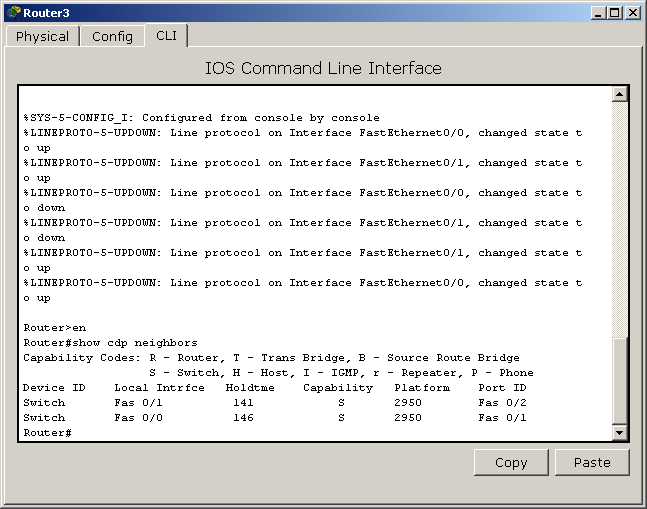

На Router1, Router2, Router3 и Router6 просмотрела соседей.
Соседями данного маршрутизатора является 1 коммутатор и 2 маршрутизатора.
Соседями данного маршрутизатора является 1 коммутатор и 2 маршрутизатора.
Соседями данного маршрутизатора являются 2 коммутатора.
Соседями данного маршрутизатора являются 3 коммутатора.
На всех маршрутизаторах прописала протокол маршрутизации RIPv1 по следующему плану:
Rrouter0: объявила сеть 10.2.0.0, сделала пассивным интерфейс FastEthernet0/0;

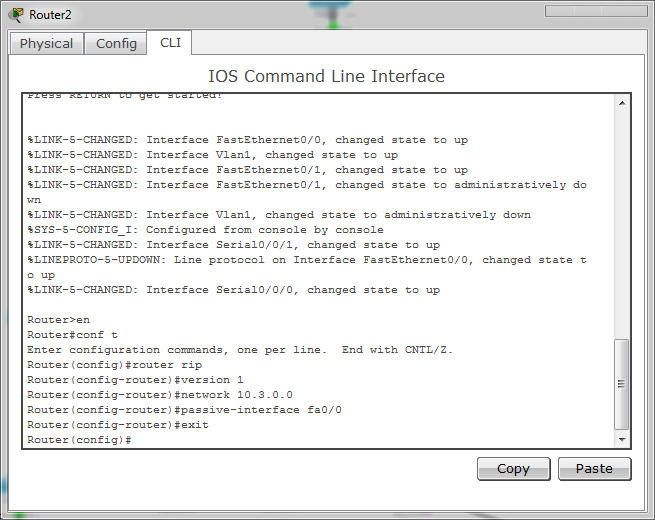

Rrouter2: объявила сеть 10.3.0.0, сделала пассивным интерфейс FastEthernet0/0;
Rrouter1: объявила сеть 10.1.0.0;

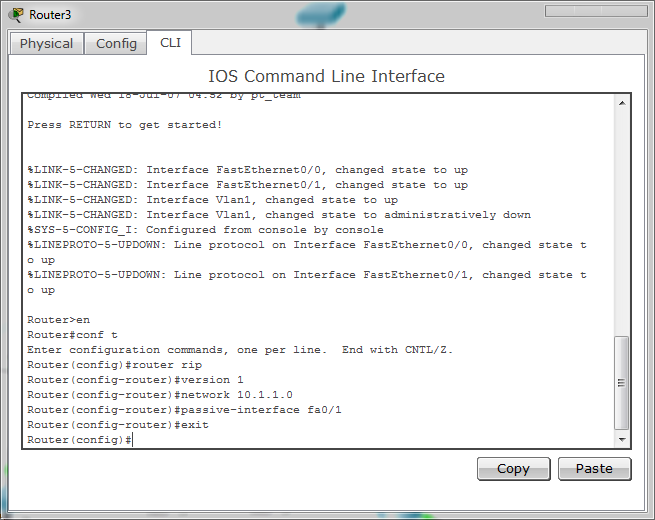

Rrouter3: объявила сеть 10.1.1.0, сделала пассивным интерфейс FastEthernet0/1;

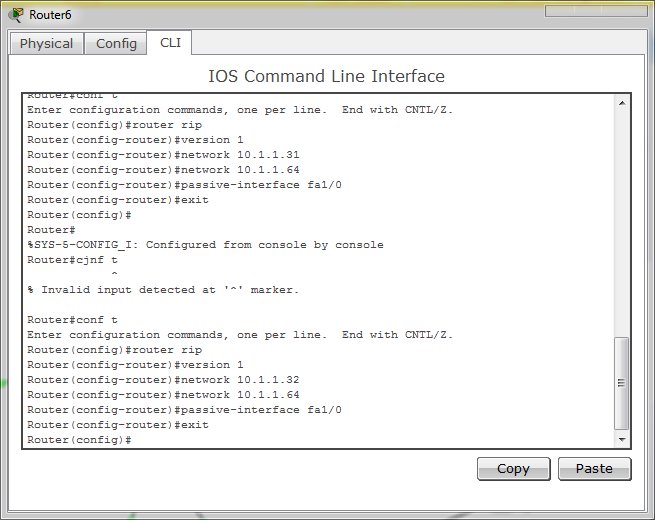

Rrouter6: объявила сеть 10.1.1.32 и 10.1.1.64, сделала пассивным интерфейс FastEthernet1/0;

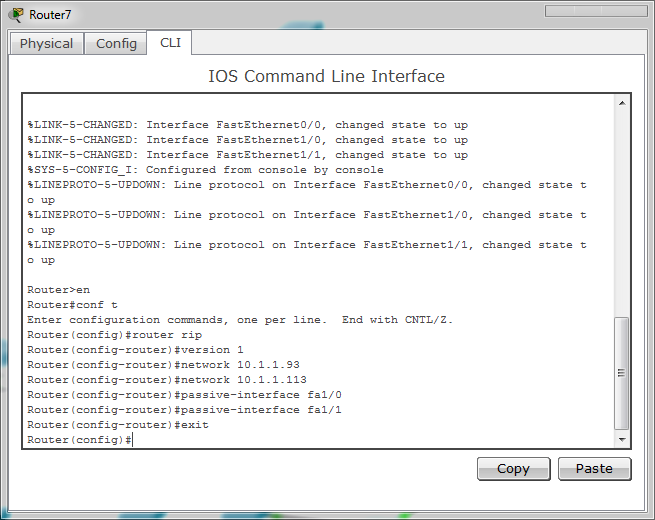

Rrouter7: объявила сеть 10.1.1.93 и 10.1.1.113, сделала пассивным интерфейс FastEthernet1/0 и FastEthernet1/1;

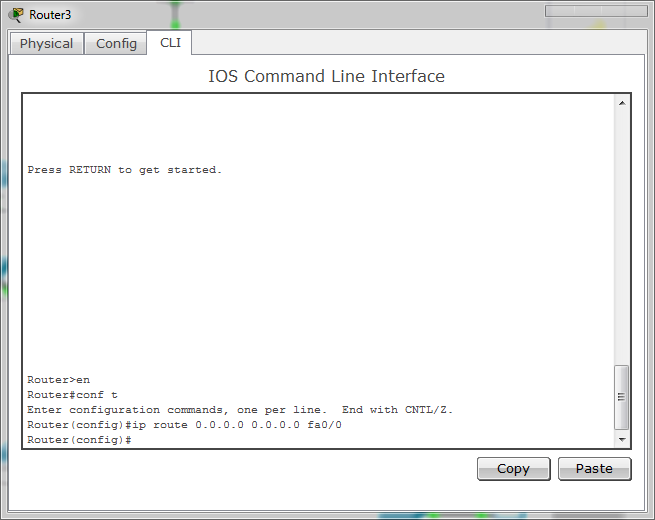

Прописала путь по умолчанию: на Rrouter3, Rrouter6 и Rrouter7
путь 0.0.0.0 0.0.0.0 на FastEthernet0/0.

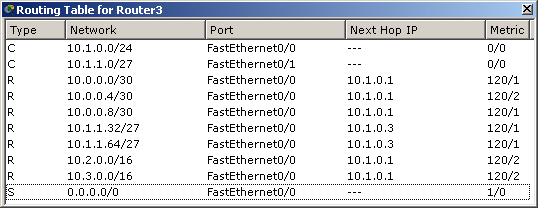

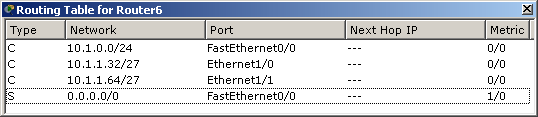

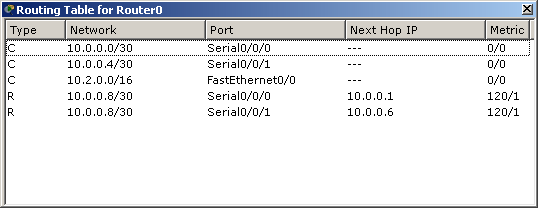

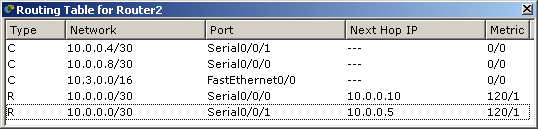

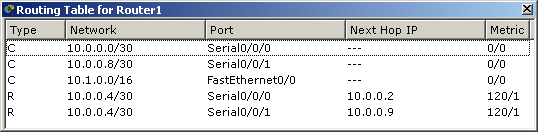

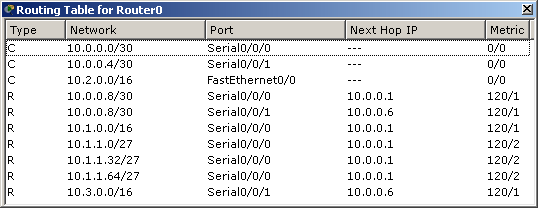

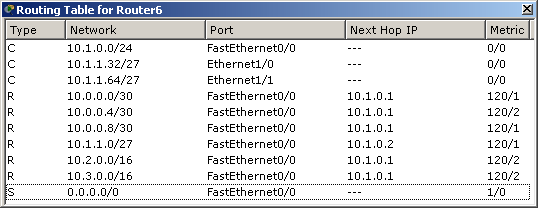

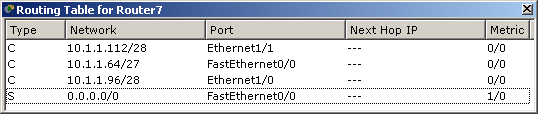

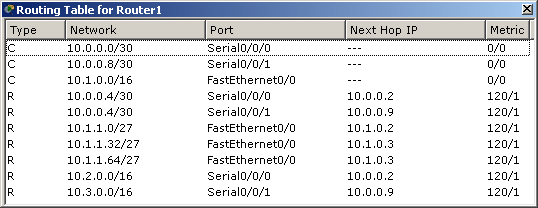

Рассмотрела и сохранила таблицы маршрутизации.

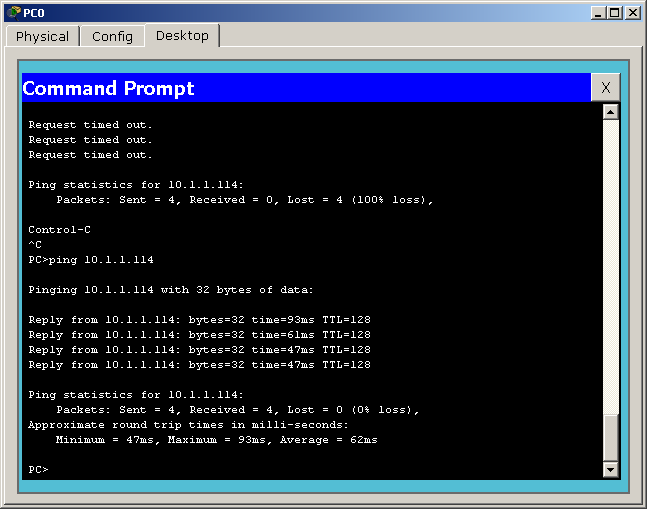

Проверила правильность установленных маршрутов и работоспособность сети, через соединение между компьютерами PC0 и PC1.

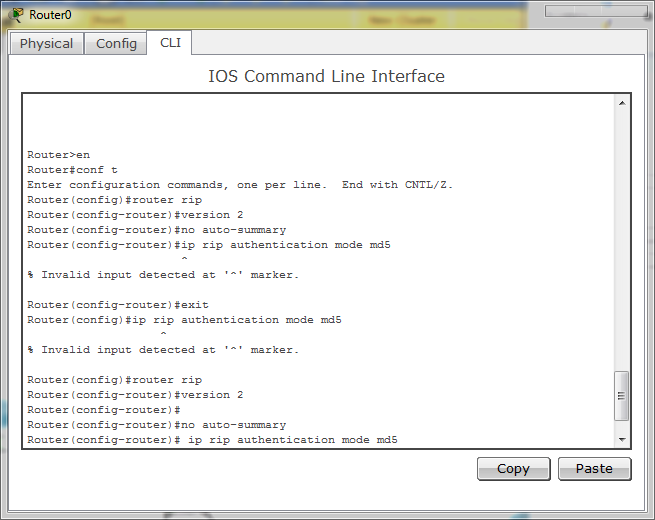

На всех маршрутизаторах установила протокол маршрутизации RIPv2, указав версию и отключив автосуммирование. Включила защиту передаваемой по интерфейсам маршрутной информации при помощи протокола шифрования md5.
Сравнила сформированные маршрутные таблицы на всех маршрутизаторах с теми, что были получены ранее по итогам работы RIPv1.

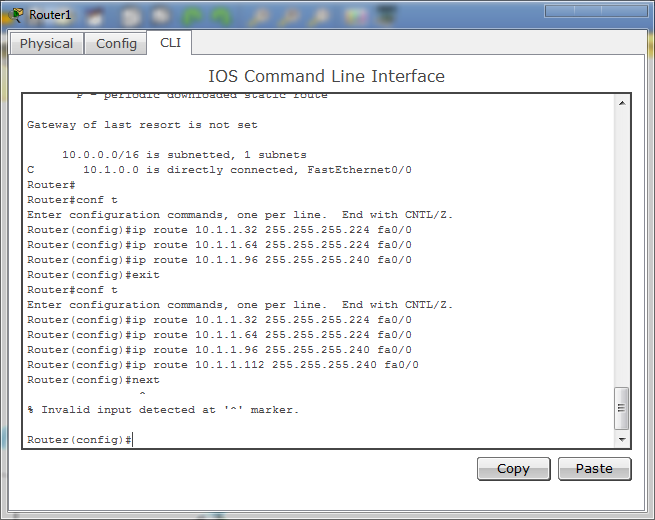

На Router1 прописала суммарный статический маршрут в сети 10.1.1.32, 10.1.1.64, 10.1.1.96 и 10.1.1.112 на интерфейс FastEthernet0/0. Проверила его запись в маршрутной таблице.
Проверила правильность установленных маршрутов и работоспособность сети, через соединение между компьютерами PC0 и PC1.

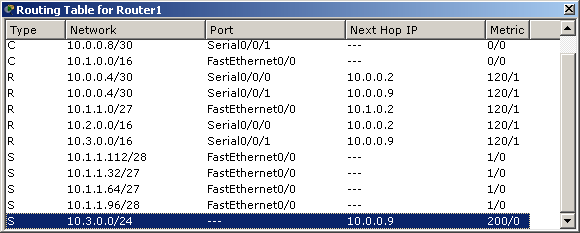

На Router1 добавила плавающий статический маршрут в сеть 10.3.0.0 через адрес 10.0.0.9 с указанной стоимостью 200.
На Router2 отключила протокол маршрутизации RIPv2 командой no router rip. Просмотрите маршрутную таблицу на Router1.
