Решение:
1) Хост: 192.168.20.1 Маска: 255.255.255.128
256-128=128.
Адрес попадает между двумя подсетями и обязан быть частью подсети 192.168.20.0. Следующей подсетью станет 128, поэтому адрес широковещательной рассылки равен 127 (широковещательный адрес подсети всегда стоит перед адресом следующей подсети). Диапазон хостов: 1 - 126.
2) Хост: 192.168.10.33 Маска: 255.255.255.224
256-224=32. 32+32=64. Адрес попадает между двумя подсетями и обязан быть частью подсети 192.168.10.32. Следующей подсетью станет 64, поэтому адрес широковещательной рассылки равен 63 (широковещательный адрес подсети всегда стоит перед адресом следующей подсети). Диапазон хостов: 33 – 62.
3) Хост: 172.16.10.1 Маска: 255.255.224.0
256-224=32. Адрес хоста находится между подсетями 0.0 и 32.0. Следовательно, подсеть - 172.16.0.0, а широковещательный адрес – 31.255. Допустимый диапазон хостов равен 0.1 – 31.254.
4) Хост: 172.16.20.1 Маска: 255.255.192.0
256-192=64. Адрес хоста находится между подсетями 0.0 и 64.0. Следовательно, подсеть - 172.16.0.0, а широковещательный адрес – 63.255. Допустимый диапазон хостов равен 0.1 – 63.254.
5) Хост: 172.16.10.33 Маска: 255.255.255.240
256-240=16. 16+16=32. 32+16=48. Адрес хоста находится между подсетями 32 и 48. Следовательно, подсеть - 192.168.10.32, а широковещательный адрес – 10.47. Допустимый диапазон хостов равен 10.33 – 10.46.
2. Разделите сеть предприятия на несколько подсетей: Первая – на 45 компьютеров, Вторая на 100 компьютеров и Третья на 400 компьютеров. Третья подсеть делится на три сегмента по 100, 220 и 80 компьютеров соответственно. Адрес предприятия – 172.16. 55.0/18.
Лабораторная работа № 4
Аппаратные интерфейсы маршрутизатора.
Команды Cisco IOS CLI отображения аппаратных настроек маршрутизатора. Обеспечение безопасности доступа.
Настройка служб DHCP. Настройка маршрута по умолчанию.
Цель работы:
Изучить аппаратные интерфейсы маршрутизатора и особенности их настройки.
Рассмотреть аппаратные ресурсы маршрутизатора и их характеристики.
Изучить команды защиты доступа к настройкам маршрутизатора.
Познакомится с командами Cisco IOS CLI настройки служб DHCP.
Познакомится с настройками маршрута. Маршрут по умолчанию.
Практическая часть
Задание 1. Изучение команд настройки различных интерфейсов и контроль их состояния.

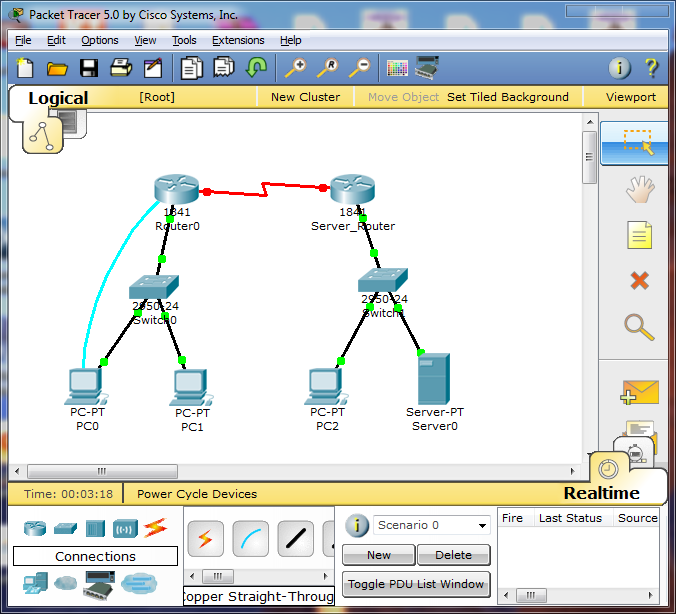

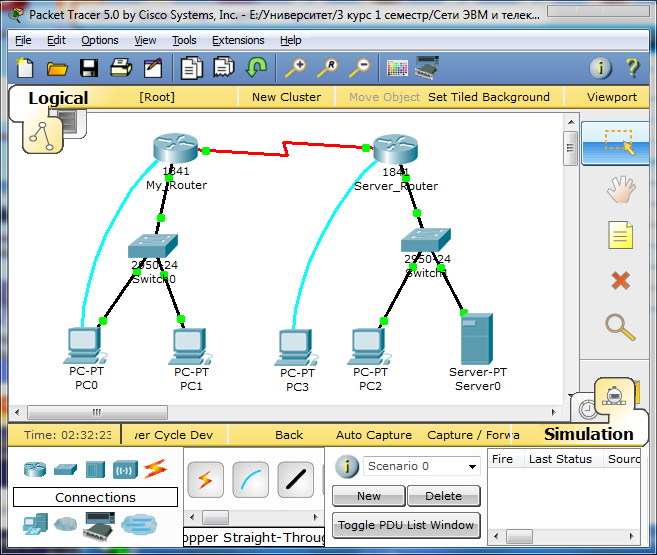

Построила следующую схему сети, где подключены два маршрутизатора Cisco1841, два коммутатора Cisco2950-24, три компьютера и сервер.
Рис. Схема подключения устройств сети.
Устройства (обозначение) |
Интерфейс |
Адрес интерфейса |
Маска подсети |
Тип интерфейса и частота синхронизации |
Маршрутизатор My_Router |
FastEthernet 0/0 |
192.168.15.1 |
255.255.255.248 |
– |
Маршрутизатор My_Router |
Serial 0/0/0 |
209.16.52.1 |
255.255.255.0 |
DCE 64000 |
Маршрутизатор Server_Router |
FastEthernet 0/0 |
192.168.45.9 |
255.255.255.248 |
– |
Маршрутизатор Server_Router |
Serial 0/0/0 |
209.16.52.2 |
255.255.255.0 |
DTE 64000 |
Компьютер PC0 |
– |
192.168.15.2 |
255.255.255.248 |
– |
Компьютер PC1 |
– |
192.168.15.3 |
255.255.255.248 |
– |
Подключила устройства как показано на рис.

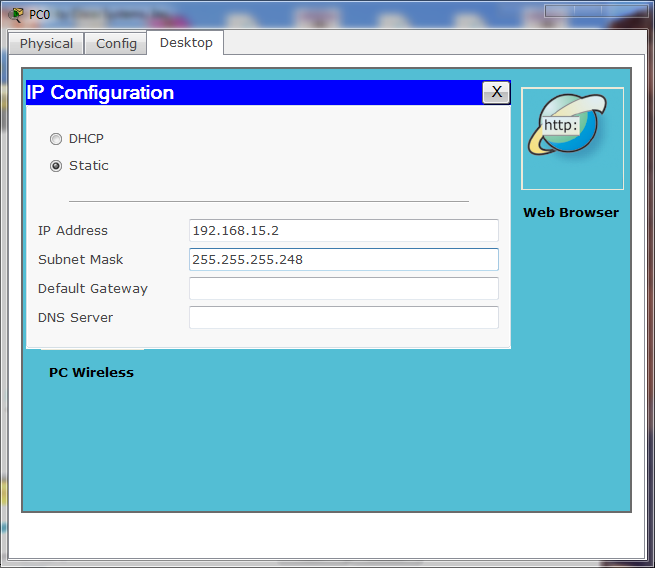

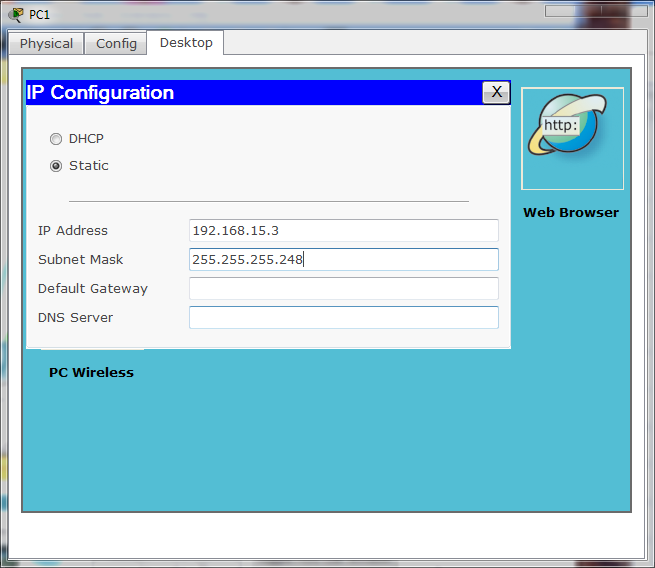

На компьютерах PC0 и PC1 указала IP-адрес, маску и шлюз по умолчанию.

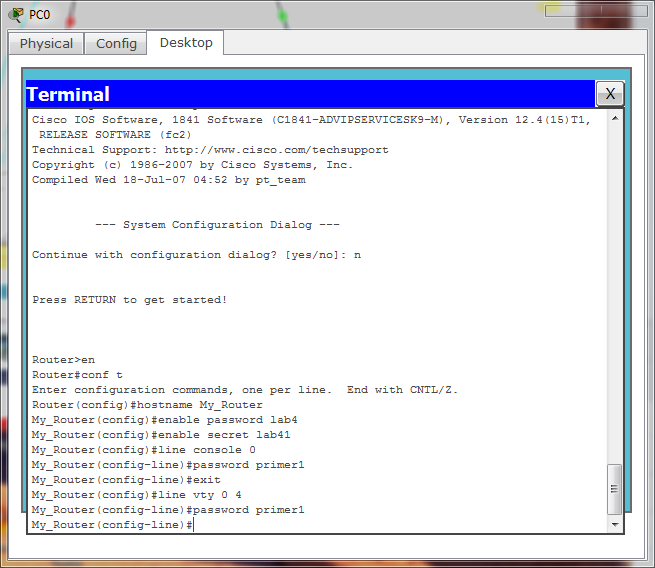

Запустила на компьютере PC0 программу эмуляции терминала и перешла в пользовательский режим, нажав клавишу Enter.

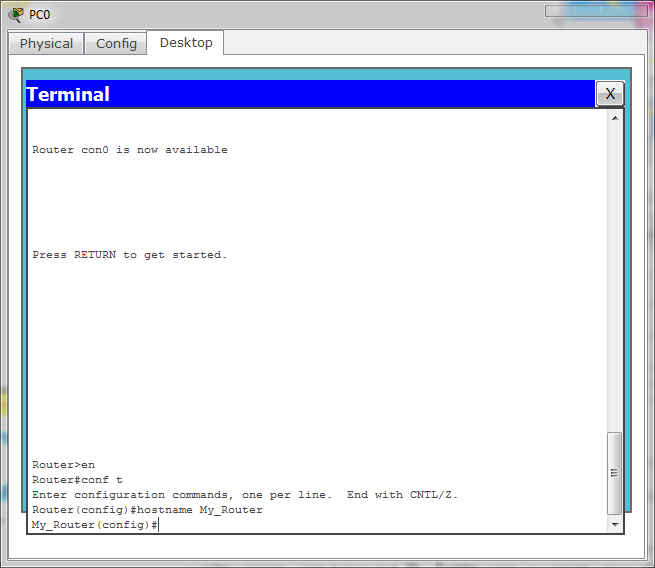

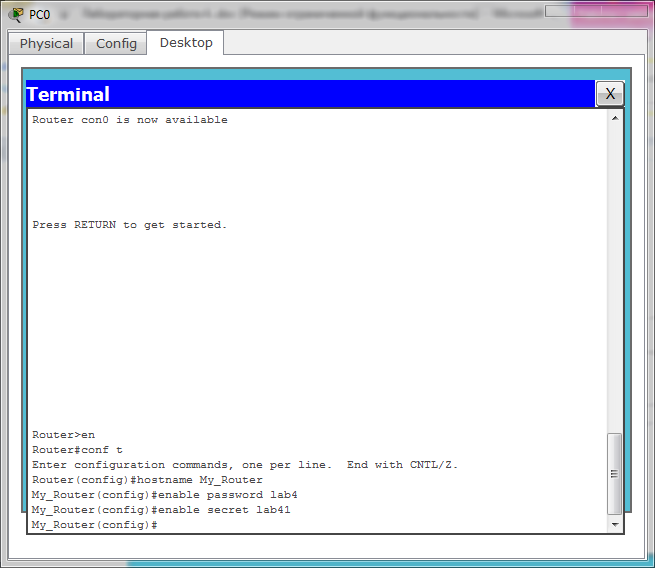

С помощью команд enable и configure terminate перешла в режим глобальной конфигурации. Присвоила имя My_Router первому маршрутизатору.

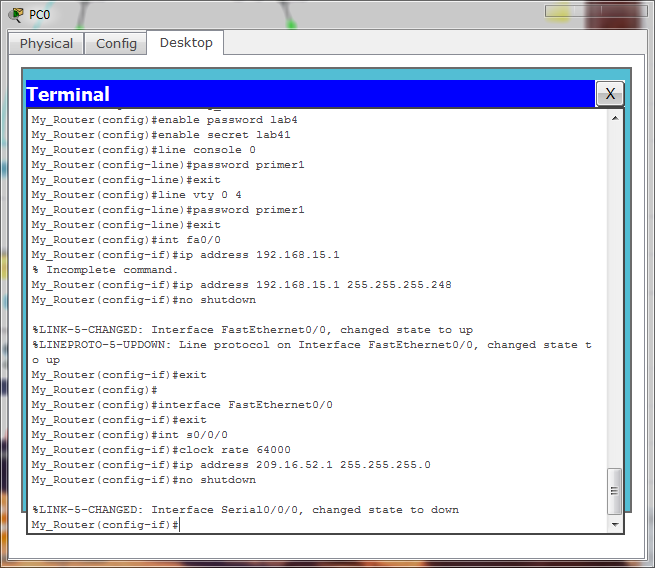

Установила пароль «lab4» и шифрованный пароль (secret) «lab41» для доступа в привилегированный режим.
Установила пароль «primer1» на доступ к настройкам маршрутизатора по терминальным портам (line con0 и line vty 0 4).

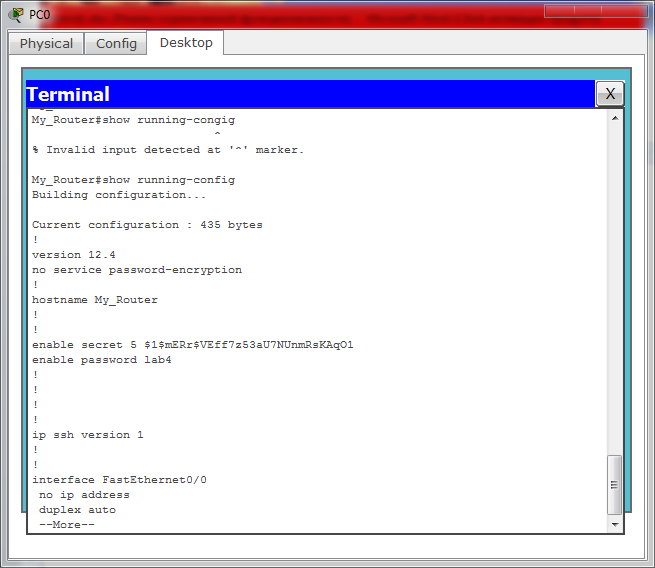

При помощи команды show running-config убедилась, что пароли настроены правильно.

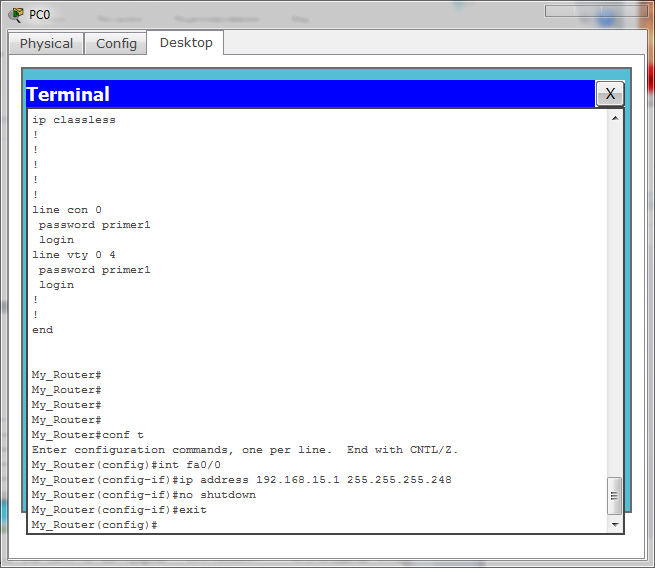

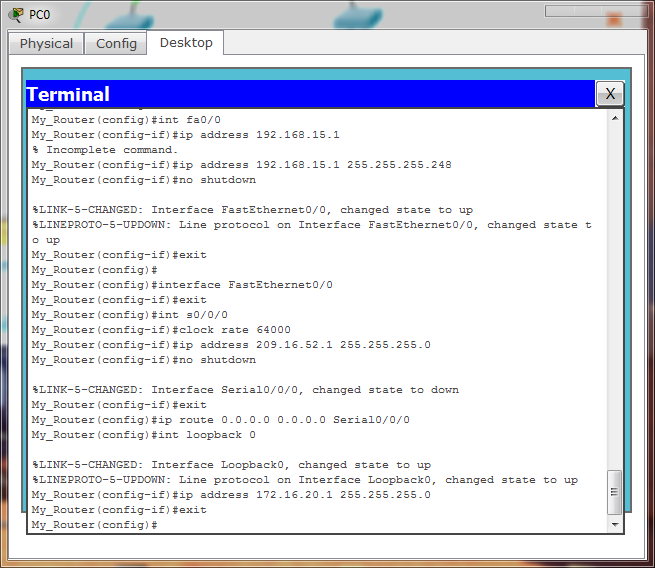

Настроила для работы интерфейс FastEthernet0/0 следующими командами для My_router:
int fa0/0
ip address 192.168.15.1 255.255.255.248
no shutdown
exit

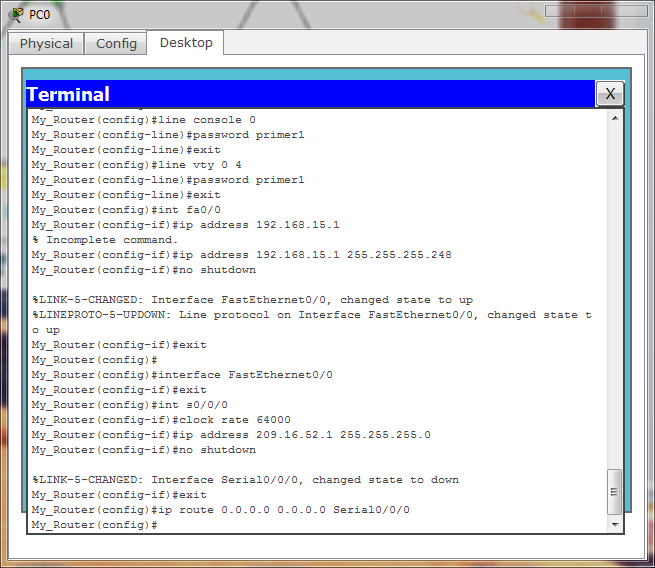

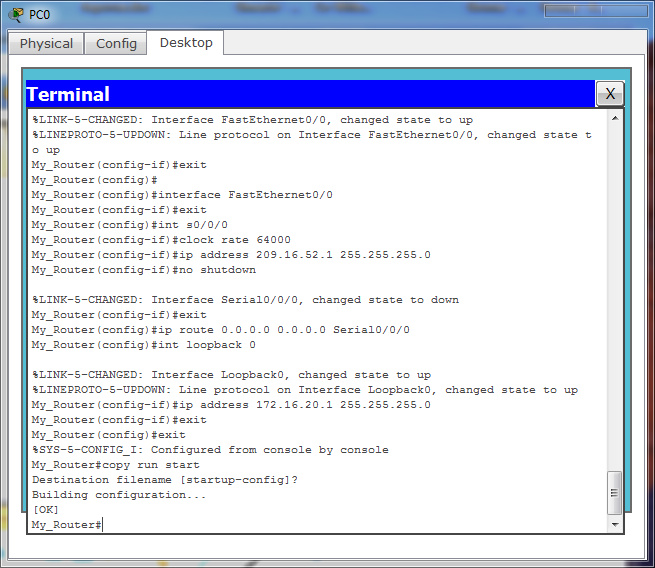

Настроила последовательный интерфейс Serial 0/0/0 указав адрес, маску и частоту синхронизации как указано в таблице.

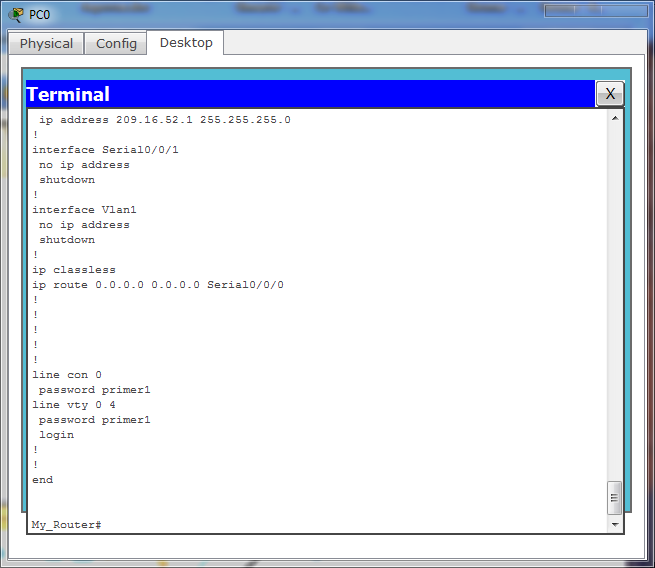

Прописала маршрут по умолчанию на последовательный интерфейс Serial0/0/0.
Настроила логический интерфейс loopback 0, присвоив ему IP-адрес 172.16.20.1 255.255.255.0

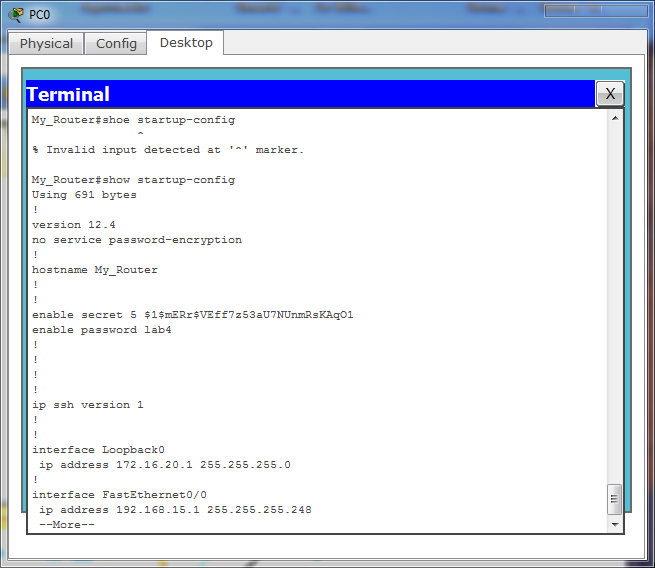

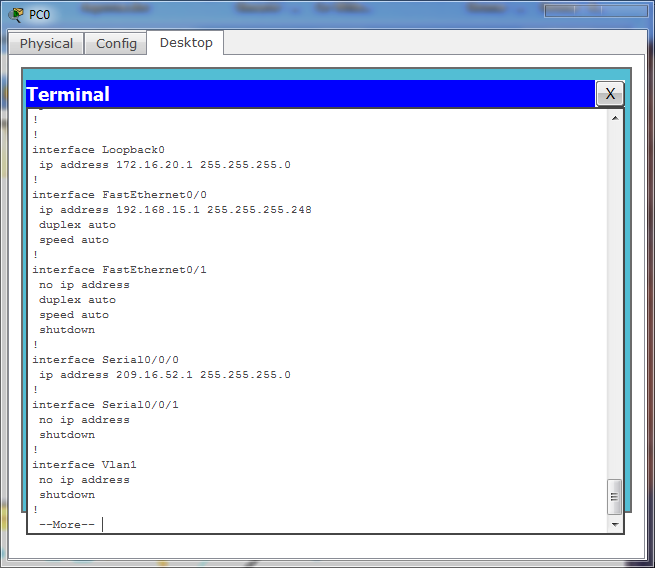

Сохранила текущую конфигурацию в стартовую. Посмотрела характеристики каждого из настроенных интерфейсов.

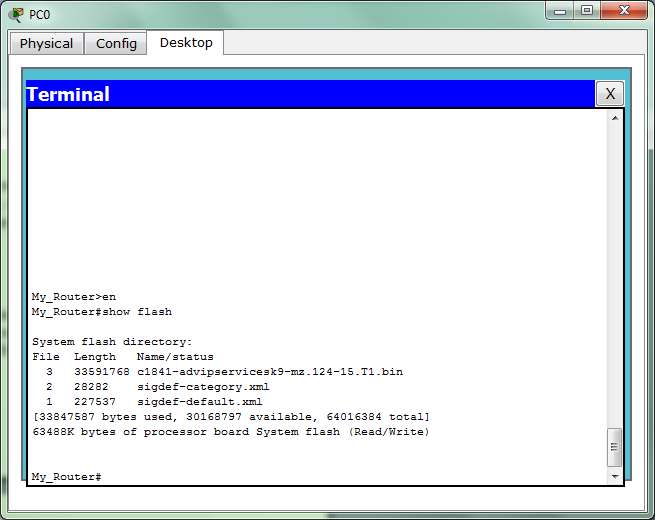

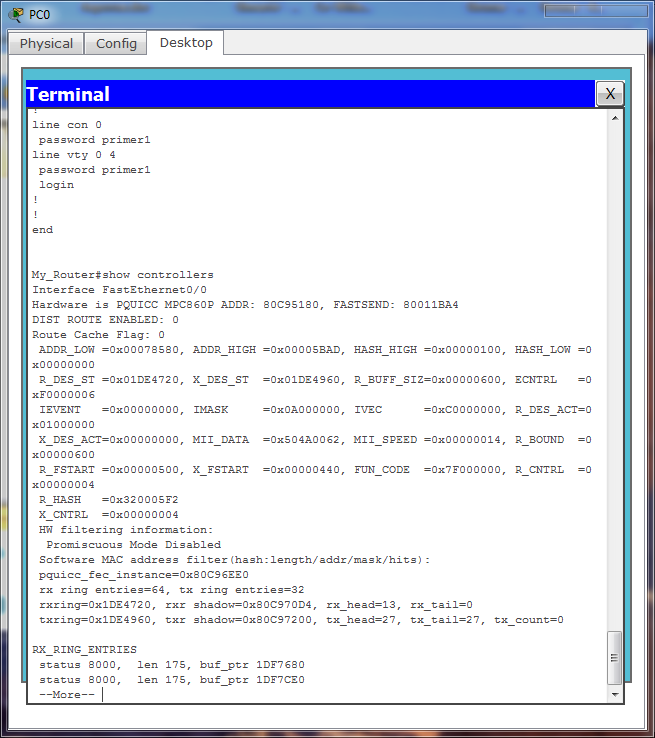

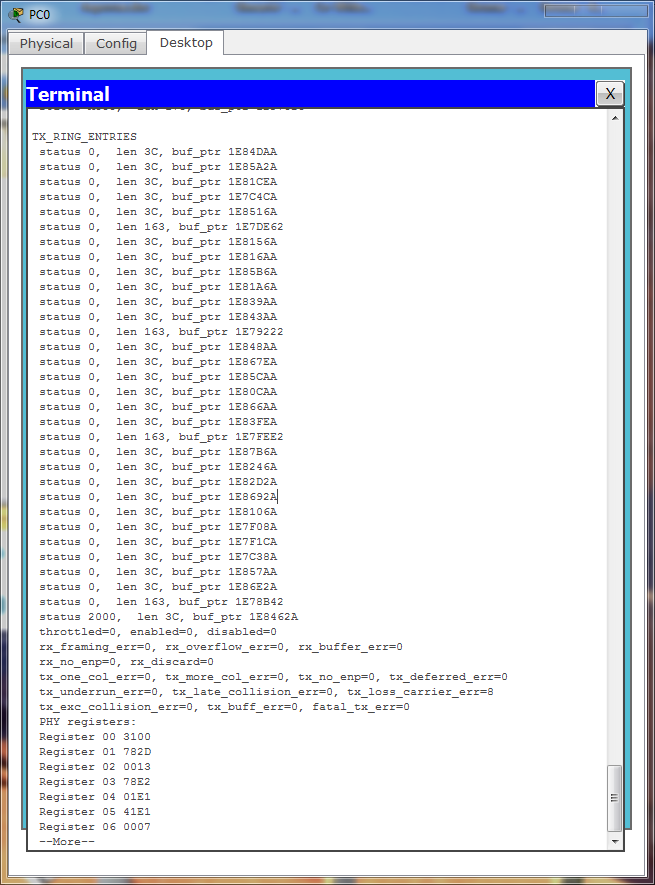

Определила какой объем флеш-памяти установлен на маршрутизаторе и тип контроллера интерфейсов.
Задание 2. Второй участок сети будем настраивать на использование динамической адресации. Необходимо учесть, что для надежной работы сервера, все пользователи должны знать его постоянный адрес. Остальные компьютеры из этой подсети будут использовать динамические адреса, получаемые с маршрутизатора, выступающего в роли DHCP сервера.
Подключила к консольному порту маршрутизатора Server_Router компьютер PC3.
Запустила на компьютере PC3 программу эмуляции терминала и перешла в пользовательский режим, нажав клавишу Enter.

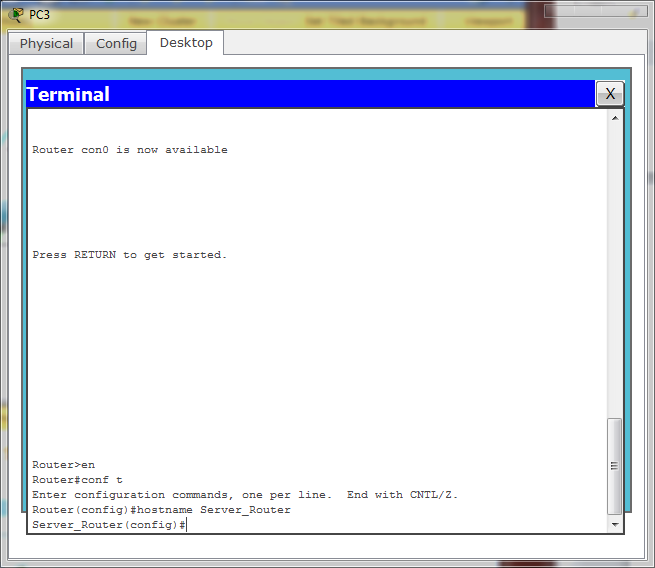

С помощью команд enable и configure terminate перешла в режим глобальной конфигурации. Присвоила имя Server_Router второму маршрутизатору.

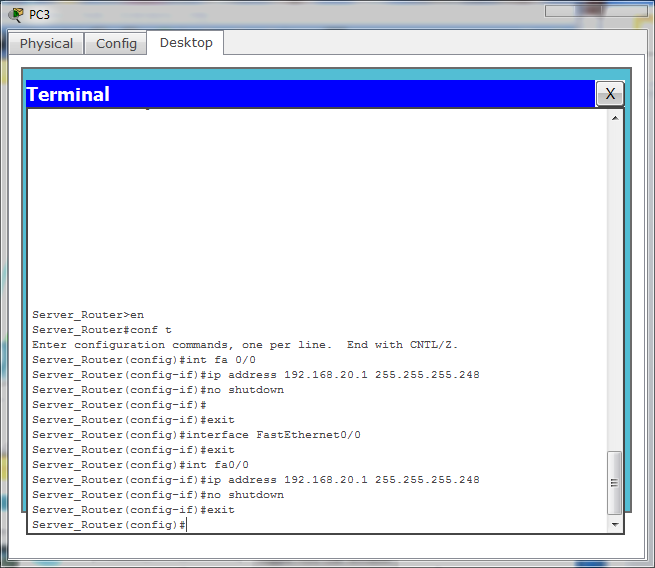

Настроила параметры сетевого интерфейса
Server_router(config)#int fa 0/0
Server_router(config-if)#ip address 192.168.20.1 255.255.255.248
Server_router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Server_router(config-if)#exit

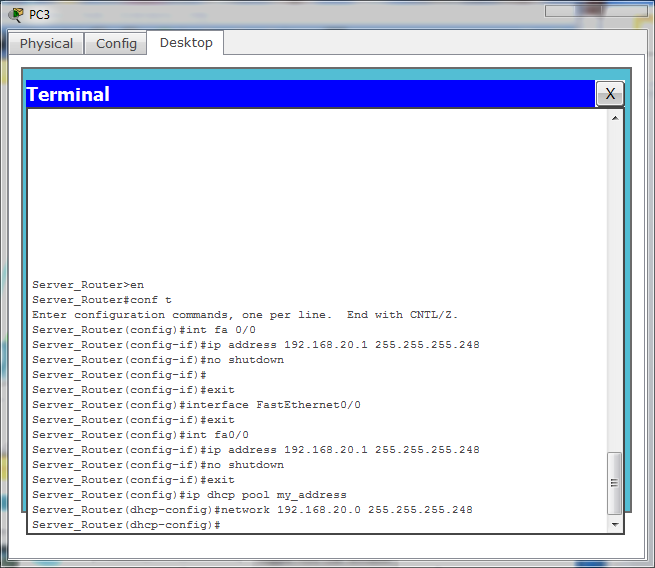

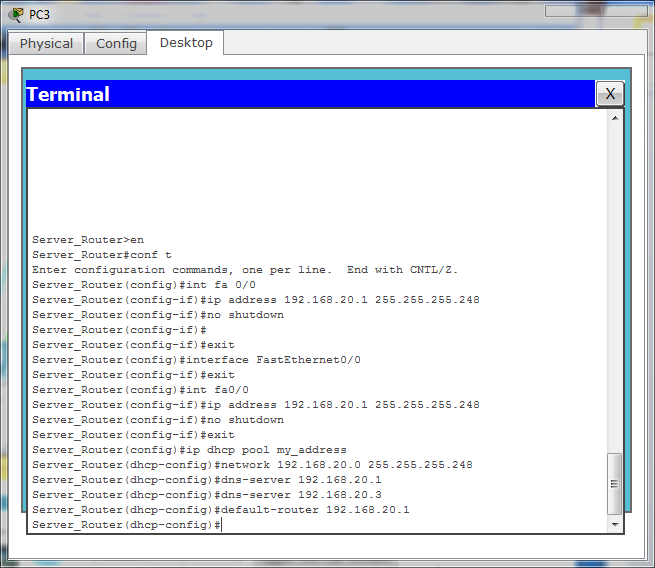

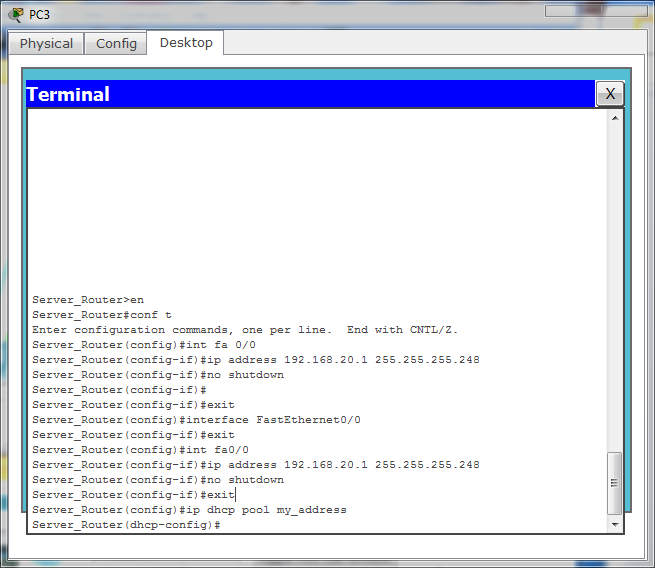

В режиме глобальной конфигурации задала имя пула адресов DHCP сервера. Допускается создание на маршрутизаторе более одного пула адресов.
Server_router(config)#ip dhcp pool my_address
Указала подсеть с адресом и соответствующей маской. Server_router(dhcp-config)#network 192.168.20.0 255.255.255.248
Ввела IP-адрес DNS-сервера для сетевых клиентов. Можно использовать до 8 адресов, которые указываются в порядке важности. Server_router(dhcp-config)#dns-server 192.168.20.3
Указала адрес шлюза по умолчанию.
Server_router(dhcp-config)#default-router 192.168.20.1.

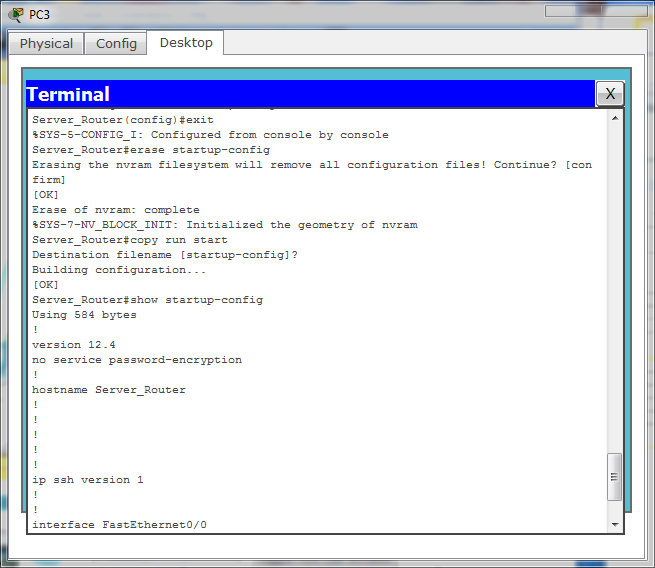

Проверила текущую конфигурацию на правильность настроек и скопировала ее в стартовую конфигурацию.
Часть адресов исключается из пула для статического назначения их администратором необходимым компьютерам (например, серверу). Завершила конфигурацию dhcp пула (команда exit). В режиме глобальной конфигурации указала исключаемые из динамического использования адреса.

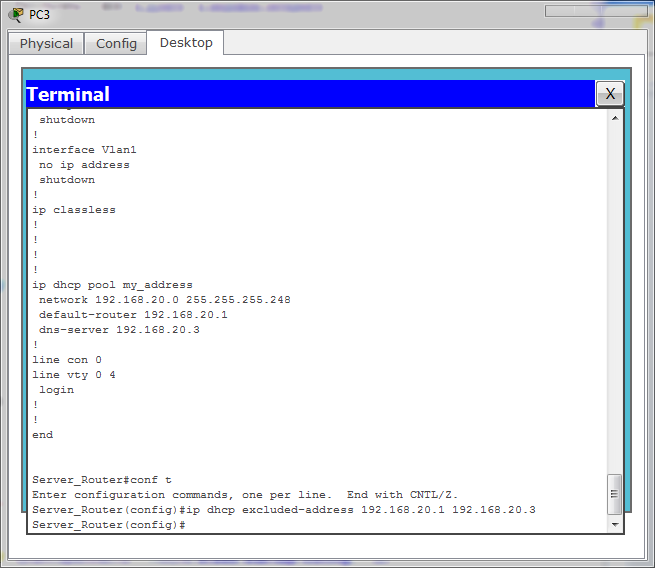

Server_router(config)#ip dhcp excluded-address 192.168.20.1 192.168.20.3

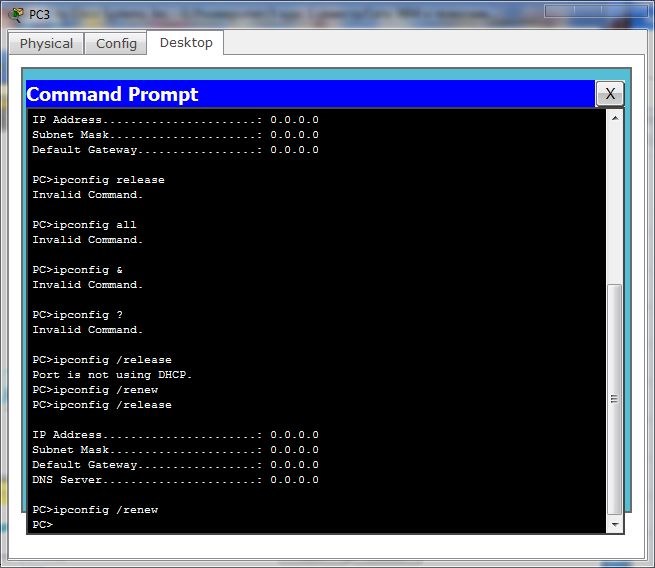

Для проверки правильности настроек DHCP сервера на компьютере PC3 в режиме командной строки ввела: ipconfig /release - для возвращения адреса обратно в пул адресов и ipconfig /renew - для запроса и получения нового адреса.
Настроенный адрес DNS сервера используется для преобразования имен узлов и URL-адресов при запросах в сети по именам. На сервере установлена программа, которая ставит в соответствие имена и IP-адреса для выполнения утилит, например ping. По умолчанию маршрутизатор рассылает широковещательные запросы в сети по всем своим интерфейсам в поисках DNS сервера. При этом сервер должен быть подключен напрямую. Если администратор не настроил DNS сервер и хочет отключить широковещательные запросы на разрешение имени, можно воспользоваться командой.
Server_router(config)#no ip domain-lookup
Обычно, как показано в примере, настраивается IP-адрес одного или двух DNS серверов.
