Контрольные вопросы
Какую статистику по результатам работы команды вы видите?
25% потерь.
Удачно ли завершился процесс связи?
Не совсем удачно, так как один пакет их четырех был потерян.

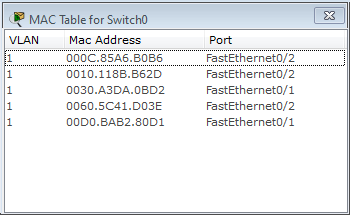

Сколько теперь записей в MAC–таблице коммутатора?
Пять, по количеству компьютеров в сети.
Проанализируйте как заполняется адресами таблица коммутатора?
Она заполняется в следующем порядке:
1) Адрес РС3
2) Адрес РС4
3) Адрес РС1
4) Адрес РС2
5) Адрес РС0
Лабораторная работа № 3
Сетевая адресация. Выделение подсетей. Функции маршрутизатора.
Цель работы:
Изучить основные принципы построения иерархических сетей.
Изучить структуру IP-адреса и его взаимодействие с масками. Научиться определять и использовать общие и частные IP-адреса.
Ознакомится с категориями IP-адреса, предназначенными для одноадресных, широковещательных или многоадресных рассылок.
Ознакомится с функциями маршрутизатора. Основные принципы настройки пограничного маршрутизатора.
Динамические и статические IP-адреса. Реализация сервера DHCP. Настройки шлюза.
Частные и публичные адреса. Преобразование сетевых адресов с помощью NAT.
Практическая часть
Задание 1. Первичная настройка маршрутизатора.
Для настройки и управления маршрутизатором компьютер можно подключить двумя методами: по внутриполосной или внеполосной схемам. Первичная настройка и установка маршрутизатора выполняется на внеполосной схеме подключения, так как устройство еще не настроено и не может работать по сети. Для начальной установки необходимо подключить к нему с помощью консольного порта компьютер и настроить программу эмуляции терминала (Hyper Terminal).
Для перенастройки и удаленного управления настраивается режим внутриполосного управления, который использует два протокола TCP/IP: Telnet и HTTP. Подключаться к маршрутизатору в этом режиме можно как в браузере, так и с использованием командной строки.
Р
ис.

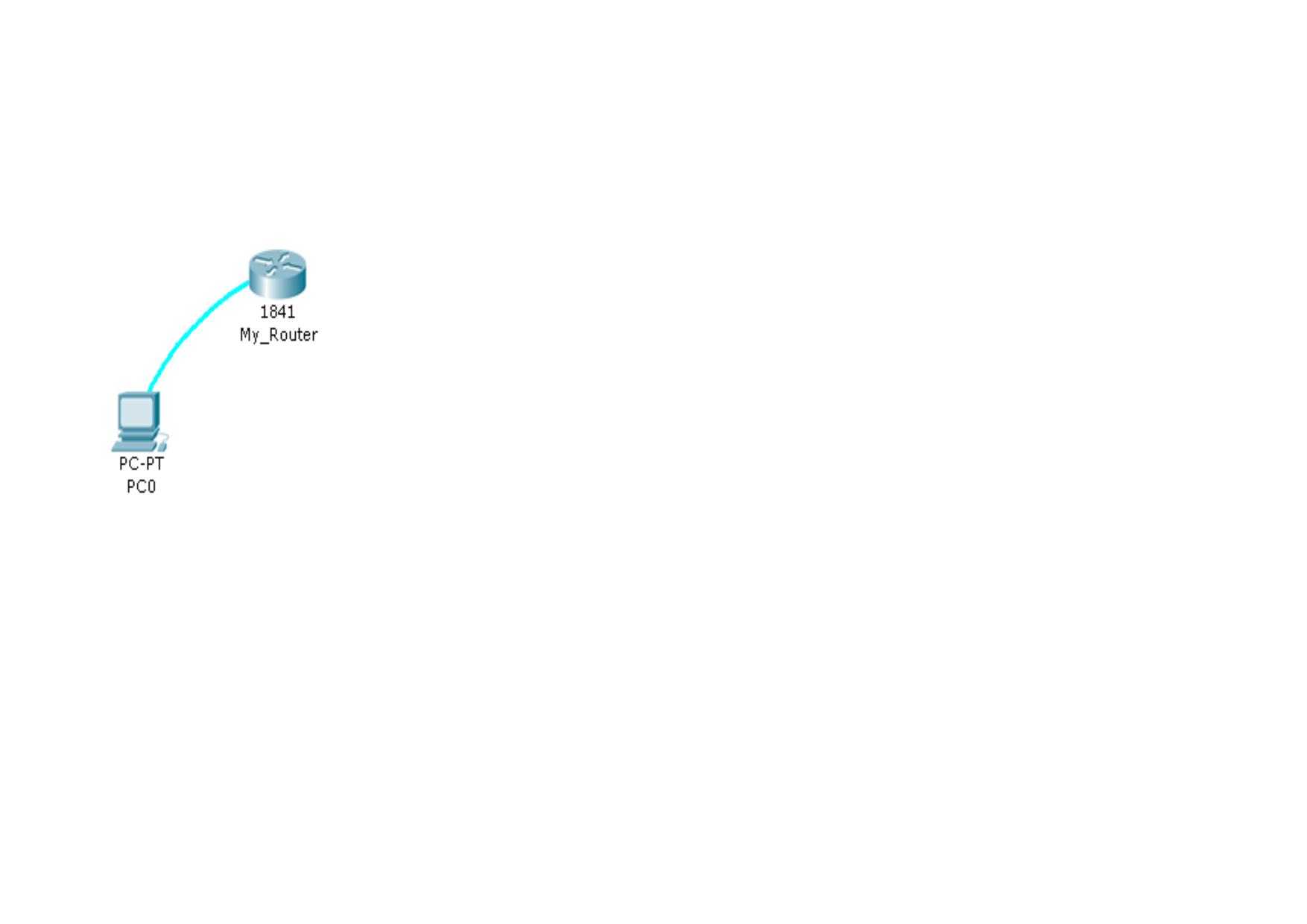

Схема внеполосного подключения
маршрутизатора при помощи консольного
кабеля.

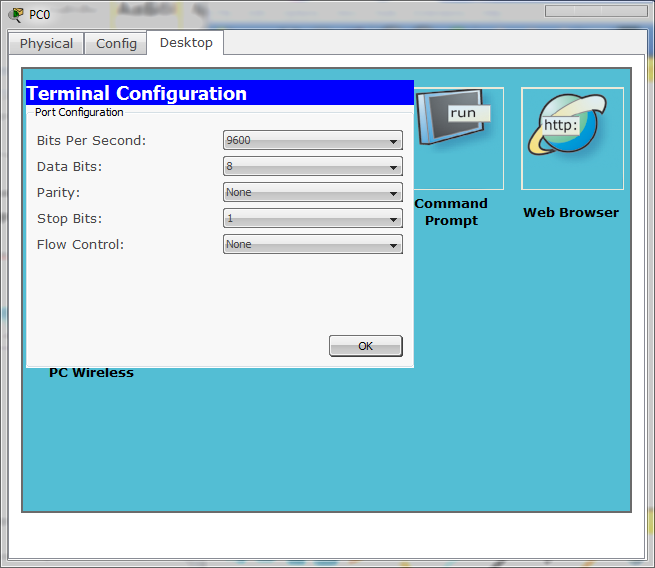

Реализовала приведенную схему в Packet Tracer 5.0. Перешла на вкладку "Рабочий стол" компьютера PC0 и запустила панель Terminal (Терминал) для подключения к маршрутизатору Cisco 1841.
Если включение маршрутизатора выполнялось при запущенной программе эмуляции терминала, то сообщения о начальной загрузке будут передаваться на консольный порт. Загрузочное программное обеспечение запускает тест самодиагностики POST, затем с флеш-памяти загружается образ установленной версии операционной системы Cisco IOS.
Большинство конфигурационных команд выполняется в 5 базовых режимах:
Пользовательский режим (User Mode).
Привилегированный режим (Privileged Mode).
Глобальный режим (Global configuration Mode).
Режим подконфигурации (Sub-Configuration Mode).
Режим ROM Monitoring (ROMMON)
Вся дальнейшая настройка будет выполняться в интерфейсе командной строки Cisco IOS (CLI). Нажав клавишу Enter, получаем доступ к вводу команд. Приглашение " Router>" сообщает, что попали в командный режим пользователя. В этом режиме можно просматривать не меняя любую информацию о работе устройств, кроме рабочей (running-config) и загрузочной (startup-config) конфигурации и устранять неполадки с помощью команд ping или traceroute.
Для выполнения настроек нужно перейти в привилегированный режим.
Ввела команду enable (или en) и нажала клавишу Enter. Приглашение "Router#>" указывает, что перешла в привилегированный режим.
Router>enable
Router#

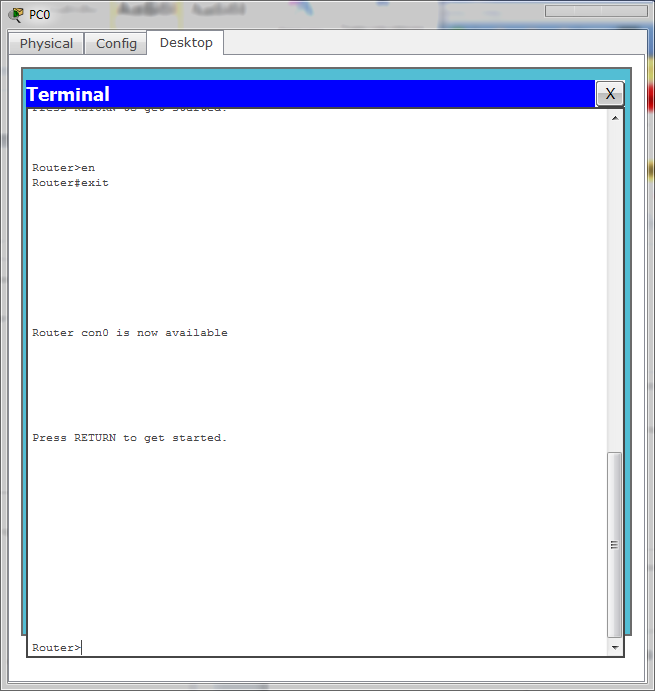

Чтобы вернуться в пользовательский режим, нужно ввести disable или exit.
В приглашении ввела команду show running-config.

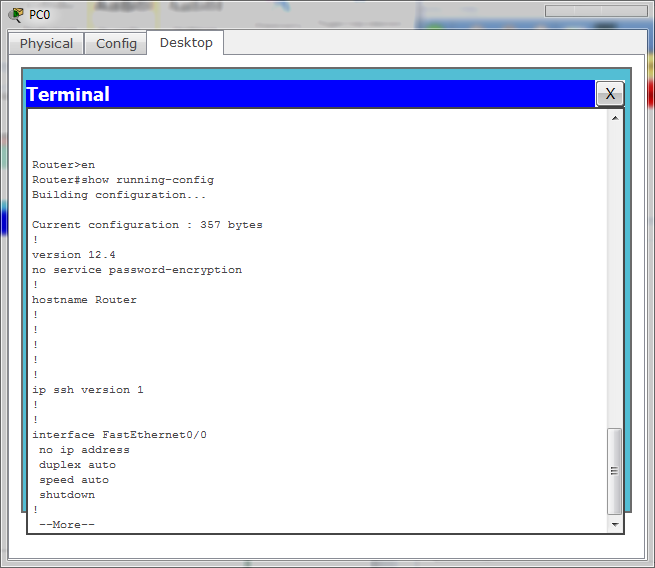

Router# show running-config

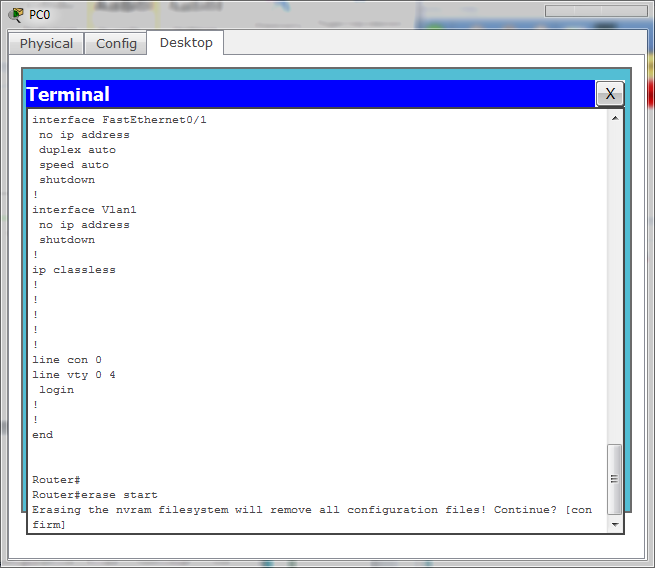

На экран выведена текущая конфигурация устройства. Для удаления файла текущей конфигурации ввела команду erase start и запустила.

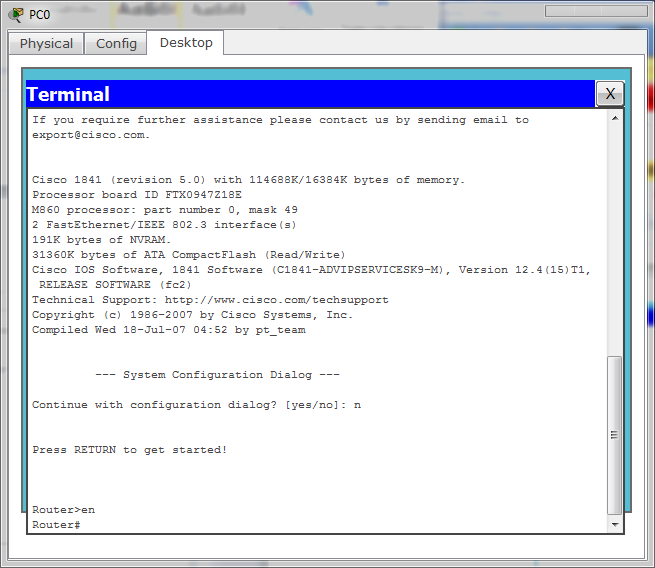

Для перезагрузки маршрутизатора набрала reload. При новом запуске маршрутизатора спросил о продолжении диалога конфигурирования (Continue with configuration dialog? [yes/no]) нужно указать no и текущая конфигурация будет заменена на начальную. На сообщение "Press RETURN to get started" (Нажмите RETURN для начала), нажала клавишу Enter.
Большинство команд конфигурирования маршрутизатора выполняется в режиме глобальной конфигурации. Введенные команды сразу же выполняются и записываются в файл текущей конфигурации. Для перехода в этот режим набрала configure terminal (или config t).
Router#config t
Устройство отработает и выдает приглашение:
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#

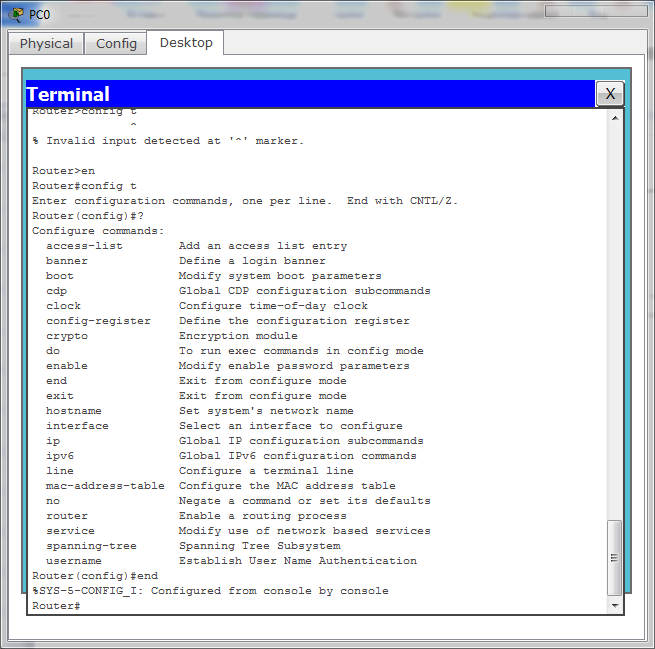

В каждом режиме есть возможность просмотра всех исполняемых команд. В строке необходимо ввести help (или ?). Команды выводятся на экран порциями с приглашением дальнейшего просмотра "–More-".
Для вывода всего списка нажимается пробел (Space).
Для выхода из различных режимов в привилегированный достаточно набрать end.
Задание 2. Настройка шлюза по умолчанию.
Добавила к предыдущей схеме две подсети, состоящих из коммутатора Cisco 2950-24 и трех персональных компьютеров и связанных между собой в плоскую сеть.

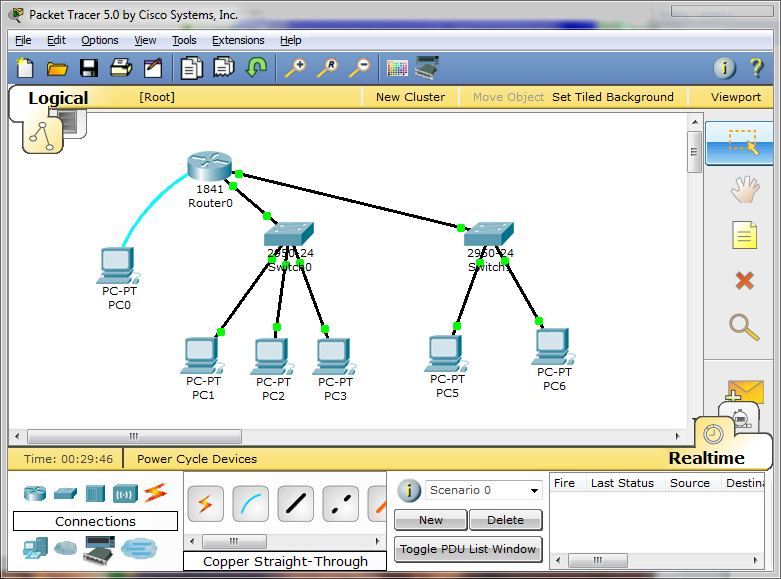

Рис. Схема плоской локальной сети.

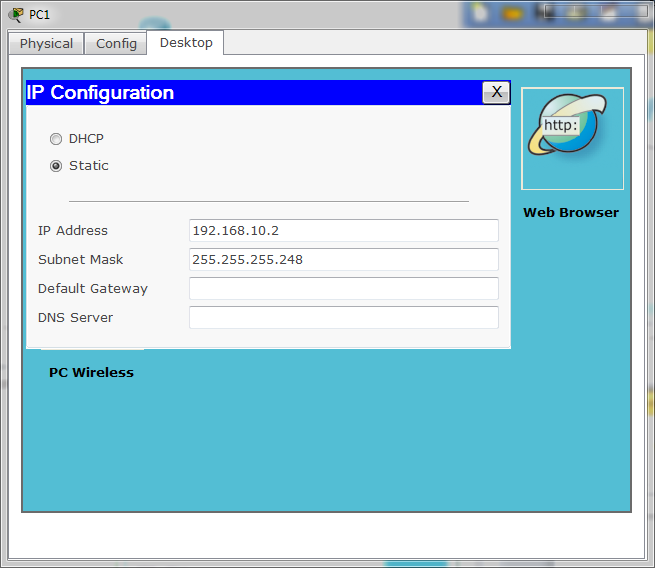

Прописала IP-адреса и маски на каждом компьютере:
PC1: IP-адрес – 192.168.10.2, Маска – 255.255.255.248;
PC2: IP-адрес – 192.168.10.3, Маска – 255.255.255.248;
PC3: IP-адрес – 192.168.10.4, Маска – 255.255.255.248;
PC5: IP-адрес – 192.168.10.10, Маска – 255.255.255.248;
PC6: IP-адрес – 192.168.10.11, Маска – 255.255.255.248.
В командной строке хоста PC1 ввела команду:
ping 192.168.10.11

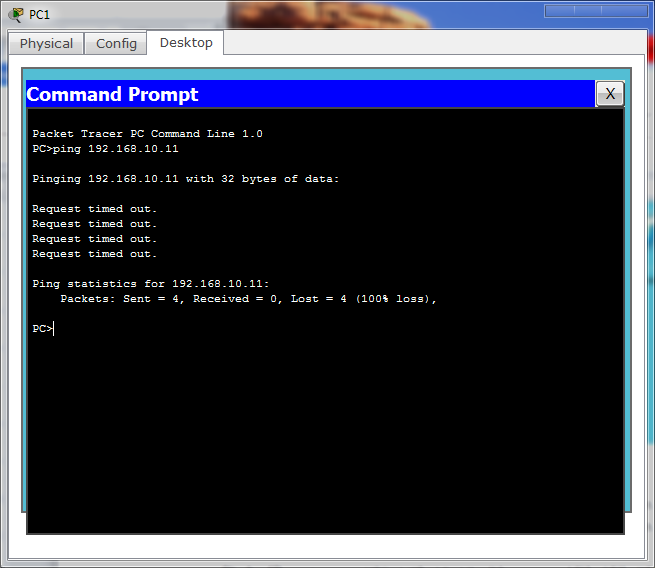

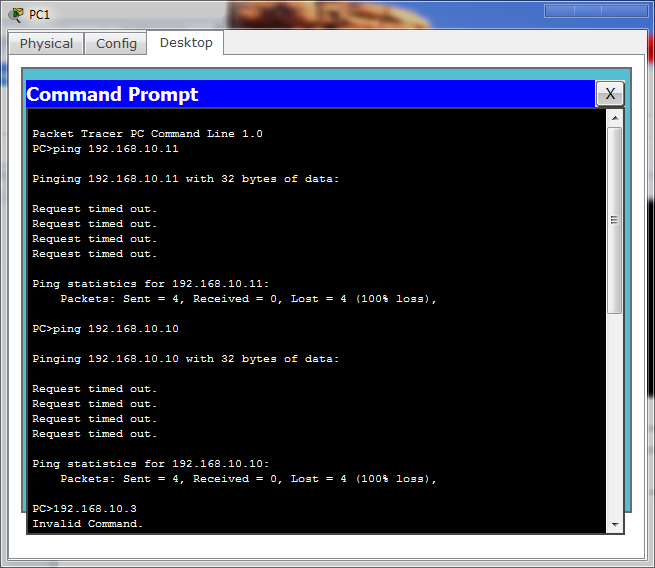

Понаблюдала, как пройдет связь. При попытки соединения РС1 с РС6 связь не была найдена. Было отправлено 4 запроса и не один из них до назначения не дошел (потеря составила 100%).
Аналогичный результат был выявлен при тестировании РС1 с РС5 (потеря также составила 100%).

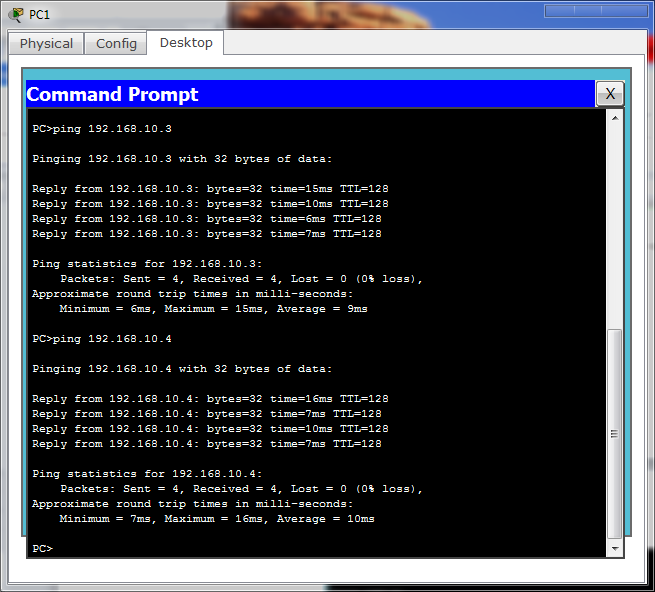

Также провела тестирование РС1 с РС2, РС3. Связь была установлена. Было отправлено 4 запроса и все они доставлены по назначению (потеря составила 0%).
В результате установила, что:
между РС1, РС2, РС3 связь устанавливается;
между РС5, РС6 связь устанавливается;
связь РС1, РС2, РС3 с PC5, PC6 не устанавливается.
Преобразовала схему.

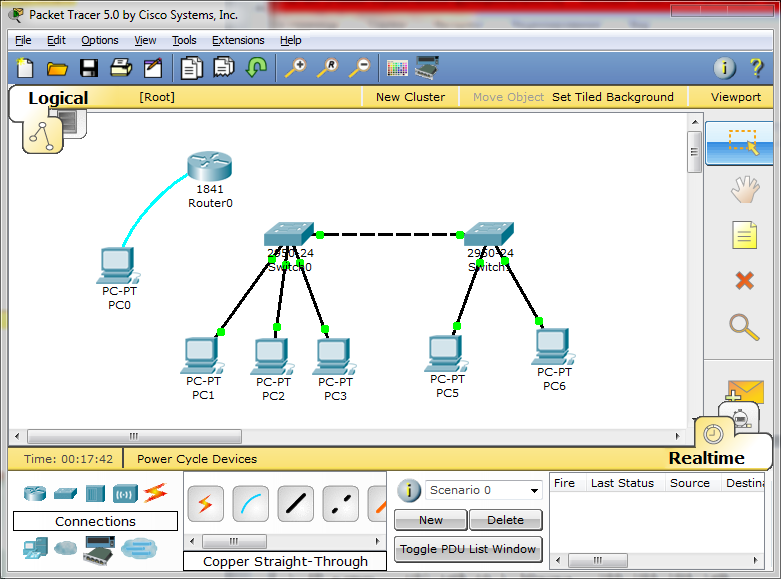

Рис. Схема иерархической локальной сети.

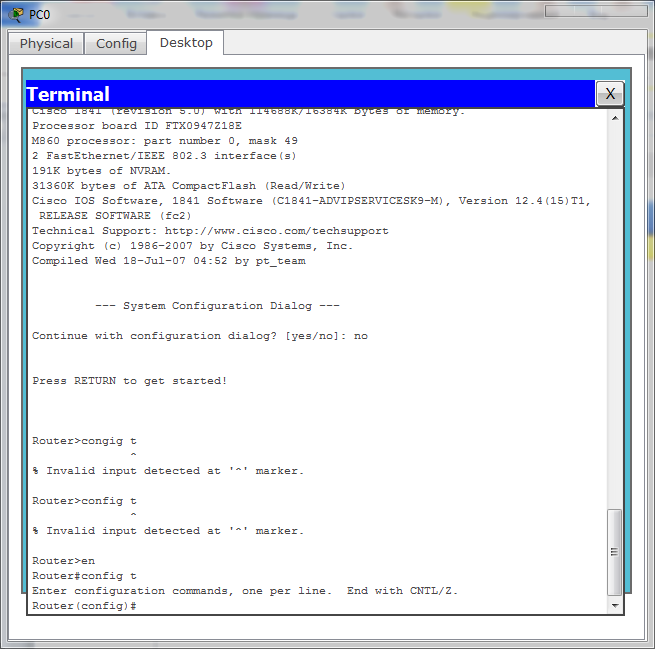

Перешла на вкладку "Рабочий стол" компьютера PC0 и запустила панель Terminal (Терминал) для подключения к маршрутизатору Cisco 1841. Запустите маршрутизатор и перешла в режим глобальной конфигурации.
Router>en
Router#conf t

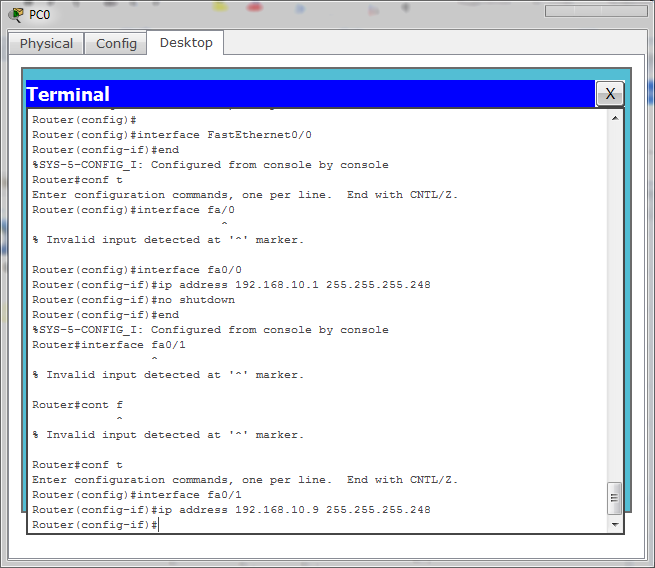

Настроила интерфейсы к подсетям как шлюзы по умолчанию. К первой подсети подключен интерфейс Fa0/0, ко второй – Fa0/1 маршрутизатора. Для настройки шлюза по умолчанию надо войти в настройки интерфейса:
Router(config)#interface fa0/0
Приглашение изменило вид на следующий:
Router(config-if)#
Прописала на интерфейсе его IP-адрес и маску:
Router(config-if)#ip address 192.168.10.1 255.255.255.248
Интерфейс надо включить в работу командой no shutdown.
Router(config-if)#no shutdown
Вышла из режима конфигурирования интерфейса в режим глобальной конфигурации и настроила аналогично второй интерфейс.
Fa0/1: IP-адрес – 192.168.10.9 и маска – 255.255.255.248

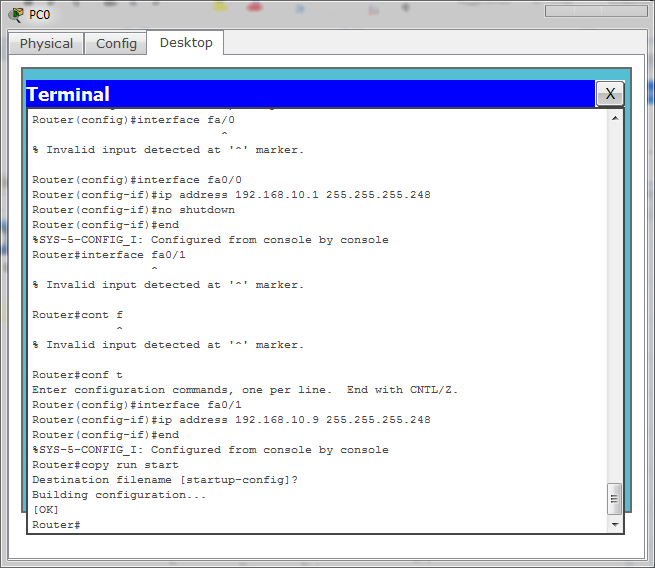

Прописанные настройки с помощью CLI нужно сохранить, иначе при повторной загрузке устройства они будут потеряны. Для сохранения команд текущей конфигурации, которые находятся в ОЗУ устройства, в файл начальной конфигурации вышла в привилегированный режим и набрала следующую команду:
Router# copy running-config startup-config ,или
Router# copy run start
При включении устройства текущая конфигурация совпадает с сохраненной. Для просмотра текущей конфигурации используется команда:

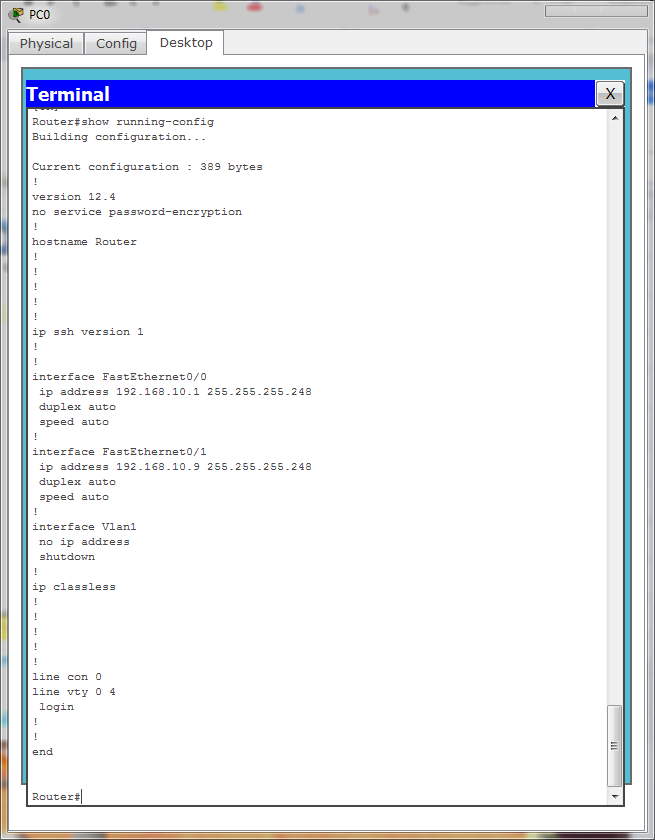

Router# show running-config
Для просмотра начальной конфигурации, которая загружена в оперативную память при включении устройства используется команда:
Router# show startup-config
Сравнила эти две конфигурации- на данный момент они одинаковые.

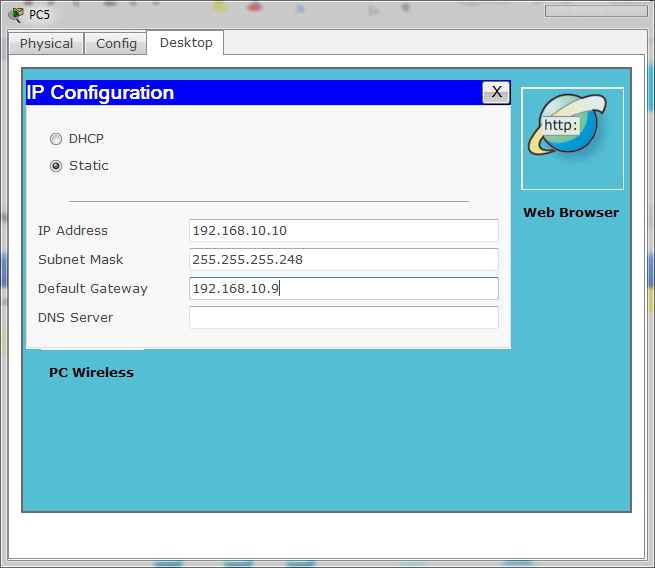

Закрыла окно настроек маршрутизатора и на PC1, PC2 и PC3 прописала шлюз по умолчанию (Default Gateway) – 192.168.10.1.
Во второй подсети указала в качестве шлюза по умолчанию IP-адрес второго интерфейса маршрутизатора.

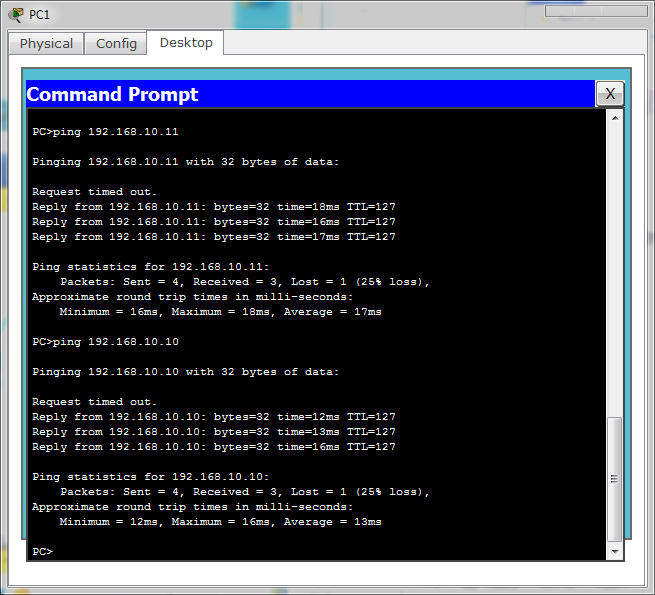

Запустила заново команды тестирования соединения на первом компьютере.
Соединение между компьютерами было установлено.
Задание 3. Конфигурирование DHCP на Linksys-WRT300N.
Подключила три компьютера прямым соединением к многофункциональному маршрутизатору Linksys-WRT300N.

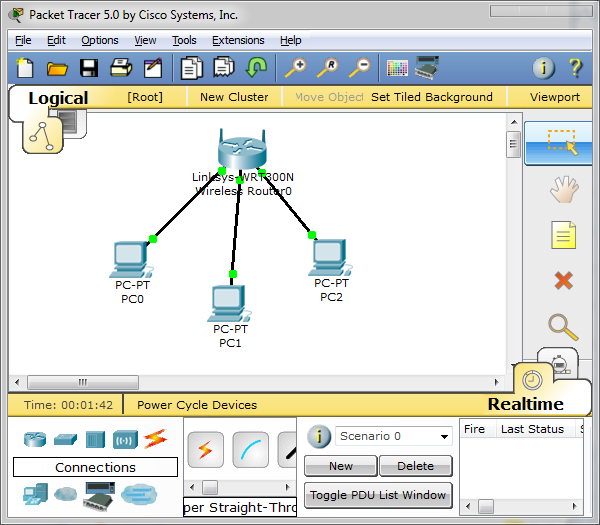

Рис. Подключение пользователей к маршрутизатору Linksys-WRT300N.
На вкладке GUI (Графический пользовательский интерфейс) перешла на страницу Setup/Basic setup (Настройка / Базовая настройка). В области IP-адрес набрала 192.168.10.1. Маску по умолчанию не изменила. В области DHCP Server Settings DHCP включен (DHCP Server Enabled) и указан начальный адрес и диапазон IP-адресов, доступный подключенным пользователям. Внизу вкладки кнопкой Save Settings сохранила указанный адрес. Стартовый адрес DHCP сервера изменился на 192.168.10.100.
Изменила начальный IP-адрес с 192.168.10.100 на 192.168.10.10 и количество пользователей с 50 на 10. Сохранила настройки и проверила, правильно ли они обновились.

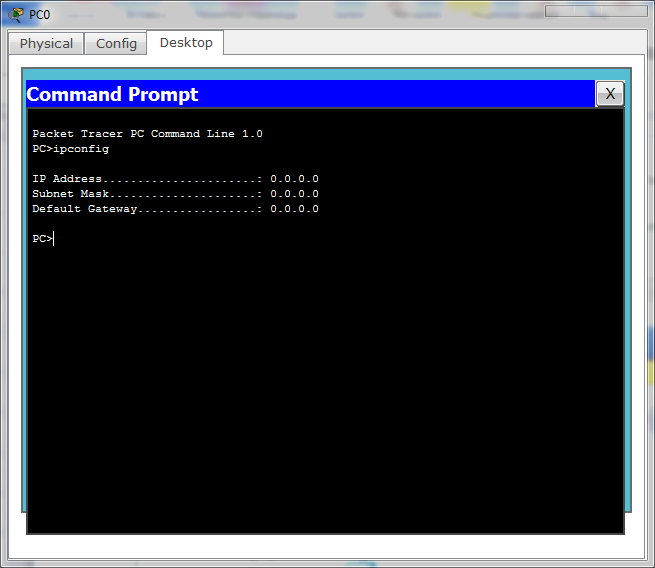

Выбрала PC0 и в Командной строке Рабочего стола введите ipconfig. IP-адрес установлен в 0.0.0.0 так как статически не назначается ни один адрес.

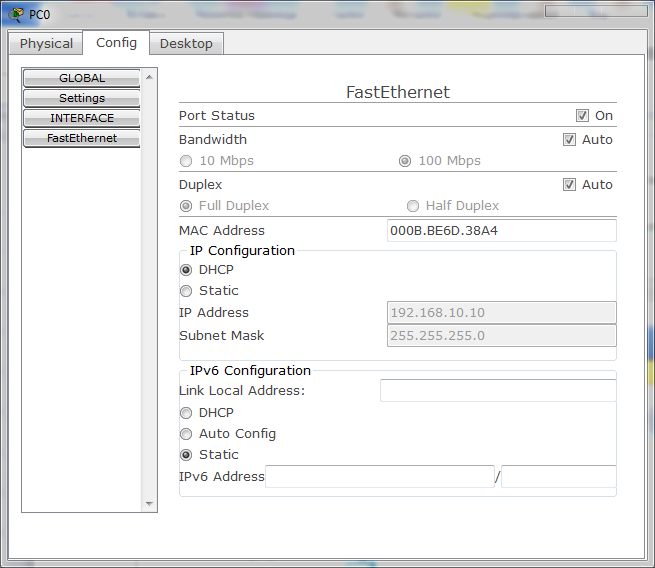

Перешла в подменю FastEthernet вкладки Конфигурация и включила DHCP на панели конфигурации IP.
Вернулась в командную строку и запустила заново ipconfig.
Хост получил IP-адрес.
Аналогично настроила и проверила динамическое получение IP-адресов на остальных компьютерах клиентов.

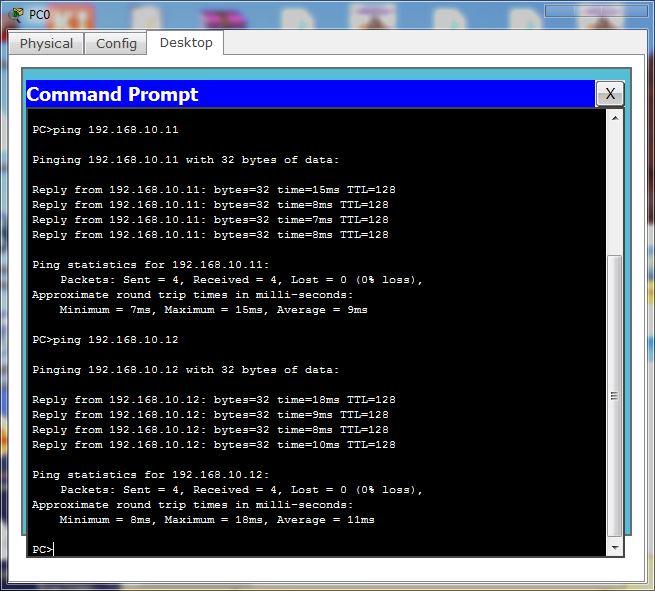

Проверила связь между пользователями, запустив в командной строке утилиту ping.
Протестировала соединение с маршрутизатором Linksys-WRT300N командой ping 192.168.10.1.
Задание 4. Выделение подсетей.
Напишите подсеть, широковещательный адрес и диапазон допустимых хостов для следующих адресов:
1. Хост: 192.168.20.1 Маска: 255.255.255.128
2. Хост: 192.168.10.33 Маска: 255.255.255.224
3. Хост: 172.16.10.1 Маска: 255.255.224.0
4. Хост: 172.16.20.1 Маска: 255.255.192.0
5. Хост: 172.16.10.33 Маска: 255.255.255.240
