Задание для самостоятельной работы
Решите прикладную задачу.

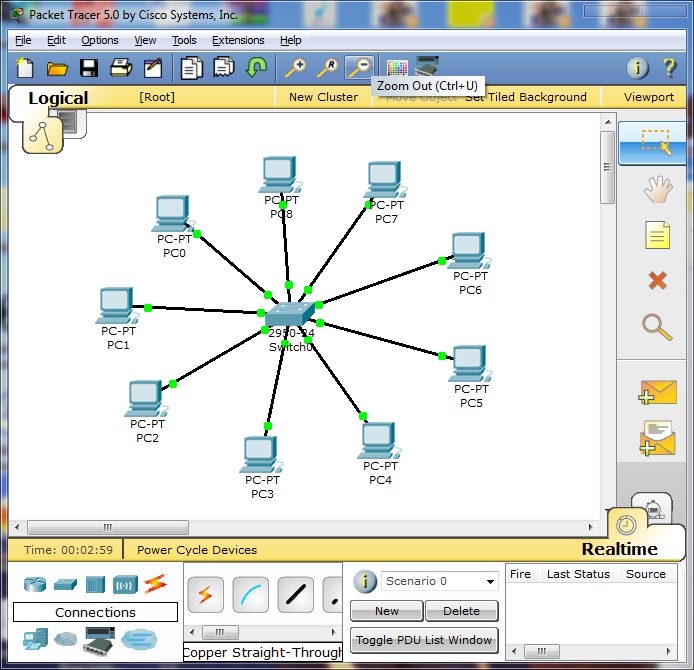

В небольшой фирме, в штате которой состоят директор, менеджер, бухгалтер и 4 сотрудника, необходимо объединить имеющиеся компьютеры в локальную сеть. В ближайшее время планируется установка еще двух компьютеров для новых сотрудников фирмы. Какой тип сети Вы рекомендуете? Реализуйте предложенный вариант с помощью пакета Packet Tracer 5.0.
Контрольные вопросы
1. Что наиболее характерно для сети топологии «кольцо»?
Передача маркера. Маркер используется для передачи информации от одного компьютера к другому.
2. Какая топология является пассивной?
Топология шина.
3. Какая топология является активной?
Топология кольцо.
4. Опишите назначение: терминатора, маркера, концентратора.
Терминатор - устройство для подавления помех, возникающих в результате отражения сигнала, достигшего конца кабеля.
Маркер - сигнал, который последовательно, от одного компьютера к другому, передается до тех пор, пока его не получит тот компьютер, который намерен отправить данные.
Концентратор - центральное устройство, через которое сигналы от передающего компьютера поступают ко всем остальным.
5. Какой класс кабелей UTP является наиболее часто рекомендуемым и используемым при инсталляции ЛВС?
Пятый класс кабеля UTP является наиболее часто рекомендуемым и используемым при инсталляции ЛВС.
6. Какой тип гнездового разъема должен использоваться для созданий соединения с кабелем UTP кат. 5 в горизонтальной кабельной системе?
Разъем RJ-45.
7. Какой тип кабелей - UTP или STP одинаковой сетевой категории - имеет большую пропускную способность? Обоснуйте свой ответ.
При одинаковой сетевой категории, большую пропускную способность имеет кабель типа STP, благодаря защищенности от внешних помех.
8. К какой из составляющих СКС с наибольшей вероятностью относятся нижеприведенные элементы:
• Информационная розетка с разъемом RJ-45 - к горизонтальной кабельной системе;
• Одномодовый оптический кабель – к магистрали здания;
• Коаксиальный кабель сопротивлением 50-Ом - к горизонтальной кабельной системе;
• Коммутационная патч-панель емкостью 96 портов - к горизонтальной кабельной системе.
Лабораторная работа № 2
Организация уровня доступа.
Сетевое оборудование. Методы доступа в канал. Сетевые архитектуры.
Цель работы:
Изучить основные принципы построения уровня доступа.
Познакомиться с функциями сетевого оборудования уровня доступа. Научится минимизировать домены коллизий и широковещательные домены.
Изучить основные методы доступа в канал: CSMA/CD, CSMA/CA, с передачей маркера, по приоритету запроса.
Ознакомиться с особенностями сетевых архитектур.
Научиться определять уровни модели OSI, на которых выполняются конкретные сетевые операции.
Научиться идентифицировать и использовать стандартные компоненты Ethernet.
Научиться идентифицировать и использовать стандартные компоненты Token Ring.
Научиться идентифицировать и использовать стандартные компоненты AppleTalk и ArcNet.
