Задание 3. Настройка маршрутизации между vlaNами на коммутаторах корпоративной сети (самостоятельно).
Построила локальную сеть аналогично изображению. Настроила порты доступа компьютеров по схеме таблицы.
Рис.
Схема
сети предприятия
Таблица. Основные параметры настройки узлов
Устройства (обозначение) |
Интерфейс Switch(Router) |
Адрес интерфейса |
Маска подсети |
Default Gateway |
Номер, имя VLAN |
Router1 |
FastEthernet0/0 (к Switch3) |
no ip address |
255.255.255.0 |
|
транковый |
Router1 |
FastEthernet0/1 (к Switch0) |
no ip address |
|
транковый |
|
Switch0 |
FastEthernet0/1, FastEthernet0/5 |
Vlan 4 – 192.168.4.2/24 |
192.168.4.1 |
3 – manager, 4 - engineer |
|
Switch1 |
FastEthernet0/1 |
Vlan 5 – 192.168.5.2/24 |
192.168.5.1 |
5 - working |
|
Switch2 |
FastEthernet0/1, FastEthernet0/2 |
Vlan 2 – 192.168.2.2/24 |
192.168.2.1 |
2 – direct, 3 - manager |
|
Switch3 |
FastEthernet0/1, FastEthernet0/2 |
Vlan 3 – 192.168.3.2/24 |
192.168.3.1 |
3 – manager, 4 - engineer |
|
PC 0 |
FastEthernet0/4 |
192.168.3.5 |
192.168.3.1 |
3 – manager |
|
PC 1 |
FastEthernet0/2 |
192.168.5.3 |
192.168.5.1 |
5 - working |
|
PC 2 |
FastEthernet0/3 |
192.168.5.4 |
192.168.5.1 |
5 - working |
|
PC 3 |
FastEthernet0/4 |
192.168.3.6 |
192.168.3.1 |
3 – manager |
|
PC 4 |
FastEthernet0/3 |
192.168.2.3 |
192.168.2.1 |
2 – direct |
|
PC 5 |
FastEthernet0/4 |
192.168.2.4 |
192.168.2.1 |
2 – direct |
|
PC 6 |
FastEthernet0/5 |
192.168.3.4 |
192.168.3.1 |
3 – manager |
|
PC 7 |
FastEthernet0/3 |
192.168.4.5 |
|
192.168.4.1 |
4 - engineer |
PC 8 |
FastEthernet0/4 |
192.168.3.3 |
|
192.168.3.1 |
3 – manager |
PC 9 |
FastEthernet0/5 |
192.168.3.7 |
|
192.168.3.1 |
3 – manager |
Server |
FastEthernet0/3 |
192.168.4.3 |
|
192.168.4.1 |
4 - engineer |
Printer |
FastEthernet0/6 |
192.168.4.4 |
|
192.168.4.1 |
4 - engineer |
Порядок выполнения задания:
Подключила все устройства. Прописала статические адреса, маску и шлюз по умолчанию на хостах в соответствии с таблицей.

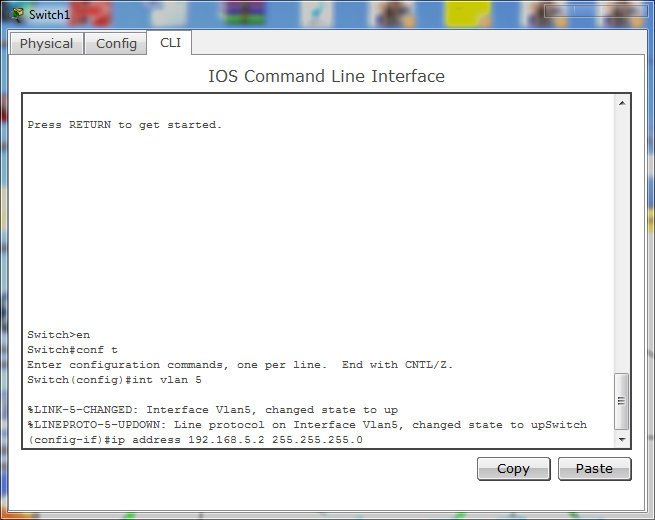

На коммутаторах прописала VLANы, которые они поддерживают. Указала управляющий адрес для настройки VLANов на коммутаторах и шлюз по умолчанию. Включила их в работу.
Прописала порты доступа и их принадлежность к определенной VLAN.

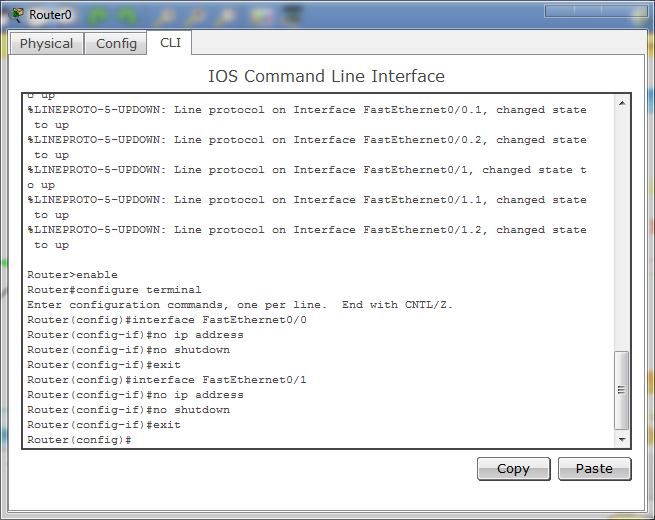

Определила интерфейсы маршрутизатора, как не имеющие адреса и включила.
На интерфейсе маршрутизатора FastEthernet0/1 прописала два субъинтерфейса для работы с 4 и 5 VLANами, а на интерфейсе FastEthernet0/0 – с 2 и 3.

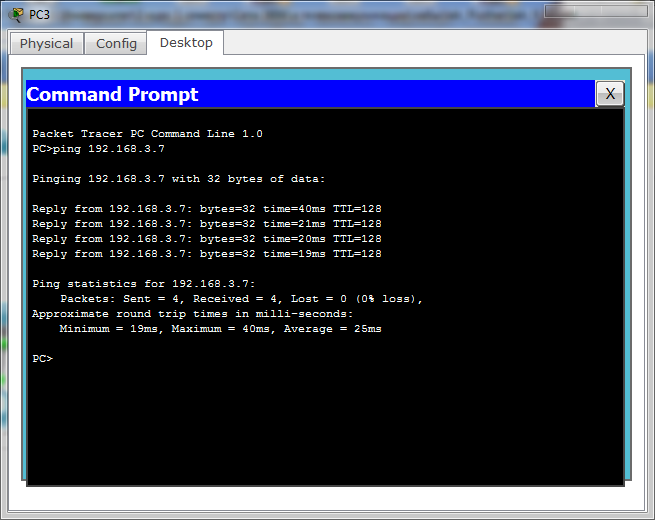

Проверила соединение между компьютерами PC 3 и PC 9, а также между PC 7 и Server. При правильной настройке сети компьютеры, принадлежащие к одной VLAN, должны соединяться друг с другом без проблем.
