Задание 2. Настройка маршрутизации между vlaNами на коммутаторах корпоративной сети.
Построила локальную сеть аналогично изображению. Настроила порты доступа компьютеров.

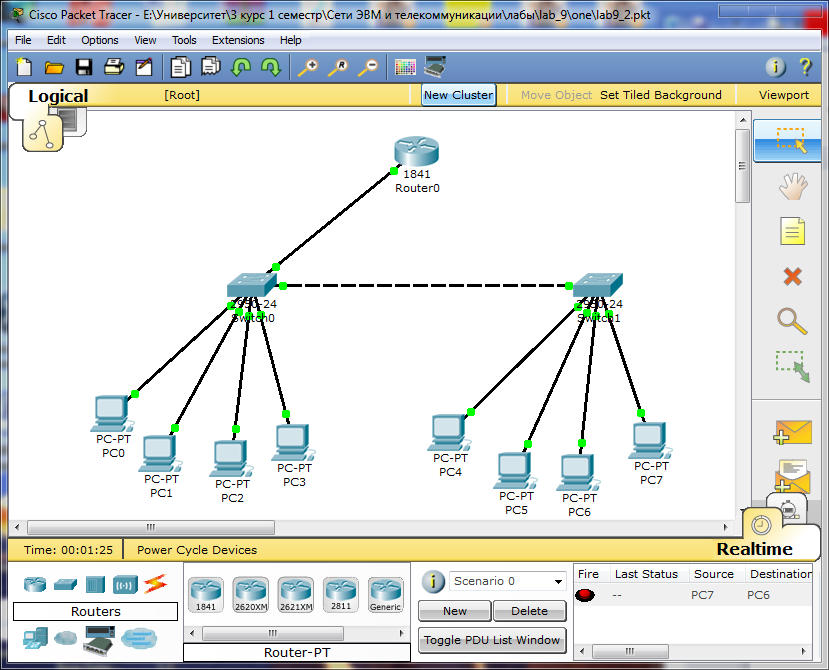

Рис. Локальная сеть предприятия
Таблица. Основные параметры настройки узлов |
|||||
Устройства (обозначение) |
Интерфейс Switch0(Switch1) |
Адрес интерфейса |
Маска подсети |
Default Gateway |
Номер, имя VLAN |
PC 0 |
FastEthernet0/3 |
192.168.1.2 |
255.255.255.0 |
192.168.1.1 |
2, direct |
PC 1 |
FastEthernet0/4 |
192.168.2.2 |
192.168.2.1 |
3, manager |
|
PC 2 |
FastEthernet0/5 |
192.168.3.2 |
192.168.3.1 |
4, working |
|
PC 3 |
FastEthernet0/6 |
192.168.1.3 |
192.168.1.1 |
2, direct |
|
Switch0 |
FastEthernet0/1 |
|
|
транковый |
|
Switch0 |
FastEthernet0/2 |
|
транковый |
||
Switch1 |
FastEthernet0/1 |
|
|
транковый |
|
PC 4 |
FastEthernet0/2 |
192.168.1.4 |
192.168.1.1 |
2, direct |
|
PC 5 |
FastEthernet0/3 |
192.168.2.3 |
192.168.2.1 |
3, manager |
|
PC 6 |
FastEthernet0/4 |
192.168.3.3 |
192.168.3.1 |
4, working |
|
PC 7 |
FastEthernet0/5 |
192.168.1.5 |
192.168.1.1 |
2, direct |
|
Router1 |
FastEthernet0/0 |
no ip address |
|
|
транковый |
Коммутаторы второго уровня передают данные устройствам принадлежащим только определенному VLANу. Для возможности маршрутизации потоков между VLANами необходимо подключить устройство третьего уровня – маршрутизатор.
Прописала в соответствии с таблицей адреса конечных устройств, порты коммутаторов и их принадлежность к определенным VLANам.
Для подключения маршрутизатора по транковому интерфейсу выбрала модуль (слот), где интерфейс обеспечивал бы скорость соединения на порядок выше, чем установленная рабочая скорость рабочих портов доступа на коммутаторе (не менее FastEthernet 100/1000 Mbps).

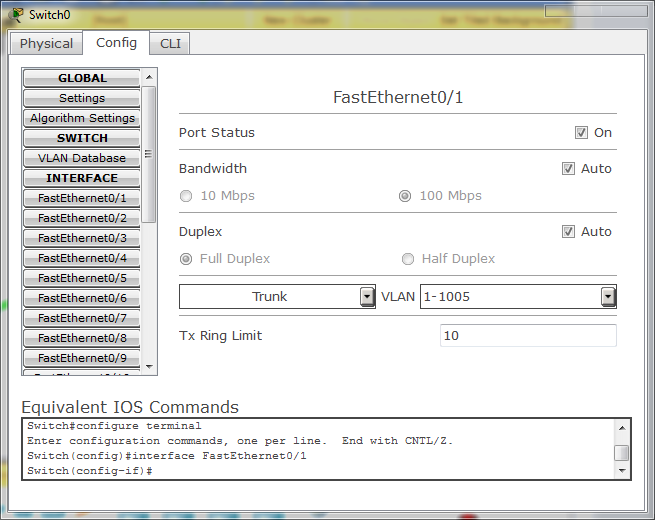

3. Установила на интерфейсе FastEthernet0/1 коммутатора Switch0, соединенным с интерфейсом FastEthernet0/0 маршрутизатора Router1, магистральный режим работы.

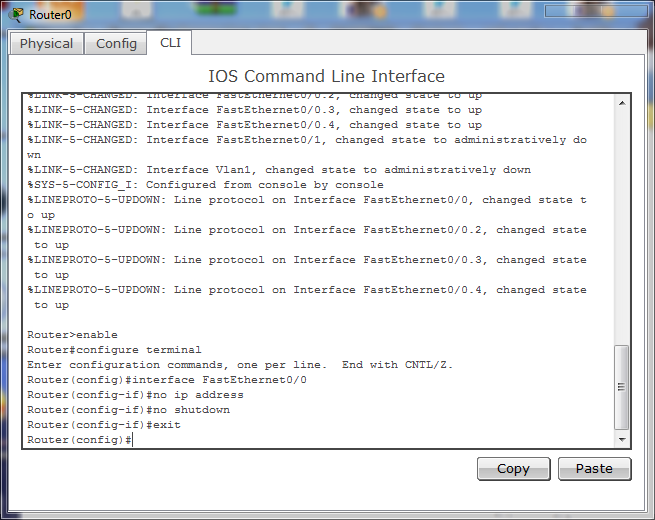

4. Определила интерфейс FastEthernet0/0 маршрутизатора Router1 как не имеющий адреса и включила его в работу:
Router(config)#interface FastEthernet0/0
Router(config-if)#no ip address
Router(config-if)#no shutdown
Router(config-if)#exit
5. Рабочий интерфейс маршрутизатора FastEthernet0/0 делят на подъинтерфейсы, каждый для работы с определенным VLANом. В субъинтерфейсах необходимо указать протокол маркировки транка.
Router(config)#interface FastEthernet0/0.2
Router(config-subif)#encapsulation dot1q 2
Router(config-subif)#ip address 192.168.1.1 255.255.255.0
Router(config-subif)#exit

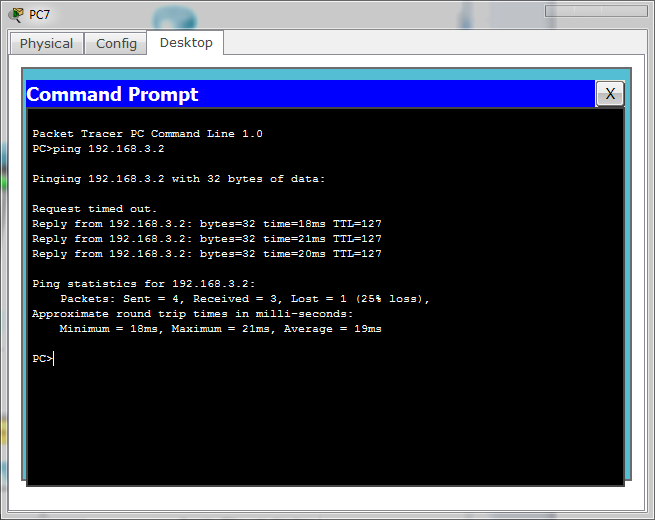

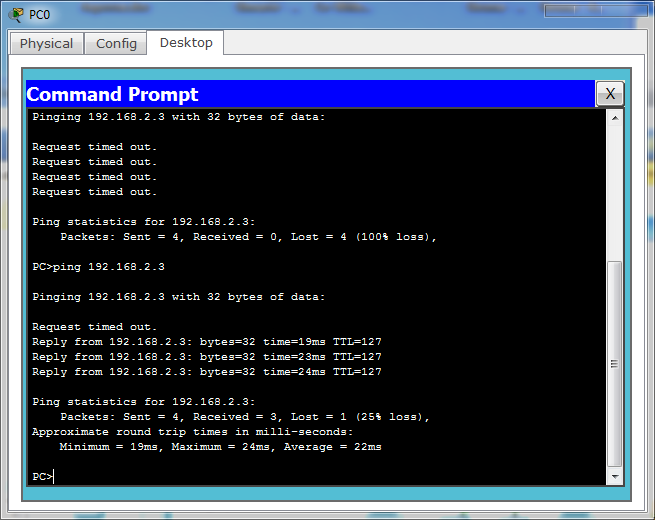

6. Проверила соединение между компьютерами из разных VLAN. Например, PC0 c PC5 или PC7 и PC2.
Рассмотренный способ подключения и настройки маршрутизатора является более экономичным по сравнению с традиционным, где для каждого VLAN нужно было использовать свой физический интерфейс для подключения.
