3.8 Ввод

Вводы прокладываются от колодца городской водопроводной сети, отметка земли которого 110м. Водопроводные трубы параллельны поверхности земли. Отметка оси трубы равна глубине заложения (глубина промерзания +0,5) плюс ½ диаметра и она равна 1,4+0,5+0,125=2,025м

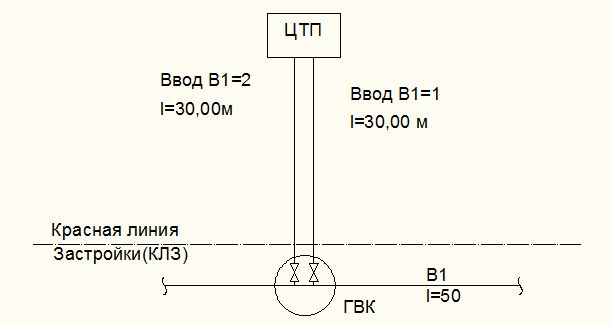

Схема ввода

3.9 Высотная привязка элементов системы водоснабжения.

Высотная схема системы В1

Диктующая точка находится на отметке 141,600 м. Расчетный путь движения воды от водопитателя (наружной водопроводной сети) проходит через ввод, длиной 30,00м в ЦТП, далее по квартальной сети до расчетного здания, по магистрали расчетного здания до самого удаленного стояка, до верхнего смесителя мойки. 3.10. Расчет системы холодного водоснабжения В1

Характеристика потребителей (по СНиП 2.04.01-85 прил. 3)

Наименование прибора	Количество N	Норма расхода воды прибором		Секундная норма расхода воды прибором		q0s л/с	Hf, м
		qhr0tot,л/ч	qhr0c,л/ч	q0tot,л/с	q0c,л/с
Ванная	36	300	200	0,25	0,18	0,8	3
Мойка	36	80	60	0,12	0,09	0,6	2
Умывальник	36	60	40	0,12	0,09	0,15	2
Унитаз	36	83	83	0,10	0,10	1,6	2

- общая норма водопотребления одним прибором в час;

- норма водопотребления холодной воды одним прибором в час;

- общая часовая норма водопотребления одним прибором в секунду;

- норма водопотребления холодной воды одним прибором в секунду;

- расход стоков от приборов;

– рабочий напор у прибора.

1.Определение расчетных расходов Максимальный суточный расход

л/сут*чел.

л/сут*чел. 2.Определение максимального секундного расхода воды Максимальный секундный расход общий

(л/с), где

– общий максимальный расчетный расход;

– расход воды прибором ( принимаем прибор с максимальным водопотреблением по СНиП 2.04.01-85 прил. 3.

– коэффициент одновременности, находимый по 2.04.01-85 прил. 4 в зависимости от произведения – вероятности одновременного действия приборов и N^tot =144шт. – числа приборов.

=0.0134*144=1.936 =>

=5*1.4*0.3=2.1 (л/с) Максимальный секундный расход холодной воды

– общий максимальный расчетный расход;

– расход воды прибором ( принимаем прибор с максимальным водопотреблением по СНиП 2.04.01-85 прил. 3.

– коэффициент одновременности, находимый по 2.04.01-85 прил. 4 в зависимости от произведения – вероятности одновременного действия приборов и N^с =144шт. – числа приборов.

=0.0134*144=1.04 =>

=5*0,969*0.2=0,969 (л/с)

3.Определение максимального часового расхода воды Максимальный часовой расход общий

(м³/ч), где

– общий максимальный расчетный расход;

- расход воды прибором, принимаем прибор с максимальным водопотреблением;

- расход воды прибором, принимаем прибор с максимальным водопотреблением;

- коэффициент одновременности, находимый по СНиП 2.04.01-85* прил. 4 в зависимости от произведения – вероятности одновременного действия приборов, и N^tot=144 шт. – числа приборов.

=>

0.005*3.212*300=4.818 (м³/ч)

Максимальный часовой расход холодной воды

(м³/ч), где

– общий максимальный расчетный расход;

- расход воды прибором, принимаем прибор с максимальным водопотреблением;

- расход воды прибором, принимаем прибор с максимальным водопотреблением;

- коэффициент одновременности, находимый по СНиП 2.04.01-85* прил. 4 в зависимости от произведения – вероятности одновременного действия приборов, и N^с=144 шт. – числа приборов.

Расчет водопровода холодной воды производится на случай наихудшего сочетания нагрузок, то есть пропуска секундного расхода в час максимального водопотребления суток максимального водопотребления.

Расчет элементов системы: Расчет ввода Ввод рассчитывается на максимальный секундный расход:

=2.1 (л/с)

Длина ввода от колодца (ГВК) до ЦТП l_BB=30,0 м. Потери на вводе определяем по формуле:

, где =0,2 ( – коэффициент местных сопротивлений) (по СНиП 2.04.01-85 п.7.7). По расходу (таб. Шевелева) принимаем мм, при этом =0,0517

=0,0517*30*(1+0,2)=1,86м Второй ввод такого же диаметра, так как при аварии он должен пропускать расчетный расход воды.

Водомерные узлы: а) В ТЦП рассчитываем на пропуск максимального часового расхода.

=4.818 (м³/ч);

Принимаем (СНиП табл. 4) крыльчатый счетчик воды d=40мм и гидравлическим сопротивлением S=0,5 м/(л/с)².

Потери давления в водосчетчике определяем по формуле:

< 2.5 м, (по СНиП п.11.3, где q^tot – секундный расход воды, (л/с)

S – гидравлическое сопротивление счетчика [м/(л/с)²]

б) На вводе холодной воды в дом принимаем счетчик воды d=32мм и гидравлическим сопротивлением S=1.30 м/(л/с)².

<2.5м.

в) На вводе в квартиру принимаем (СНиП табл. 4) счетчик воды d=15мм и гидравлическим сопротивлением S=14,5 м/(м/л)².

<2.5м.

Расчет водопроводной сети Расчет производят по наиболее дальнему расчетному направлению: ввод от ГВК до водомерного узла в ЦТП; магистраль в здании до самого удаленного стояка – по стояку до самого высоко расположенного и удаленного водоразборного прибора. Путь разбивается на расчетные участки, границами которых являются точки изменения расхода.
