4.3 Разрушение верхнего строения пути, линии связи и сцб

4.3.1 Разрушение всп на перегоне

Разрушение ВСП заключается в перебивании рельсов взрывным способом на куски, которые не могут быть использованы для восстановления пути. Для создания достаточного заградительного эффекта путь должен разрушаться на возможно большем протяжении. Для перебивания рельса Р50 достаточно тротиловой шашки весом 200 г., для Р65 и выше - 400 г. Заряд располагается над шпалой у шейки рельса, вплотную к ее головке. Плотное прилегание заряда к рельсу достигается присыпкой его песчаным балластом. Схема расположения заряда представлена на рисунке 4.2.

Рисунок 4.2 – Схема расположения заряда при подрывания рельса

1- заряд ВВ, 2- зажигательная трубка, 3- забивка из грунта, 4- рельс, 5- шпала

По длине рельсовой нити заряды устанавливаются на таком расстоянии, чтобы оставшиеся после взрыва куски рельса после соответствующей обработки имели бы длину менее 5 метров. При этом следует учитывать, что в результате взрыва и последующей обработки перебитого рельса в каждом месте подрыва выбрасывается в отход до 1,5 метра рельса. В результате взрыва оказываются непригодными к использованию скрепления, расположенные под зарядом и шпала.

При подрывании стрелочных переводов приводятся в негодность наиболее важные их элементы – крестовины, остряки и рамные рельсы. Для разрушения крестовины заряд массой 1 кг устанавливается между сердечником и усовиком. Остряки и рамные рельсы выводятся из строя зарядами массой 200 г. для Р50 и массой 400 г для Р65 и выше, заложенными между рамными рельсами и прилегающими к ним остряками. Схема расположения зарядов при подрывании стрелочного перевода представлена на рисунке 4.3.

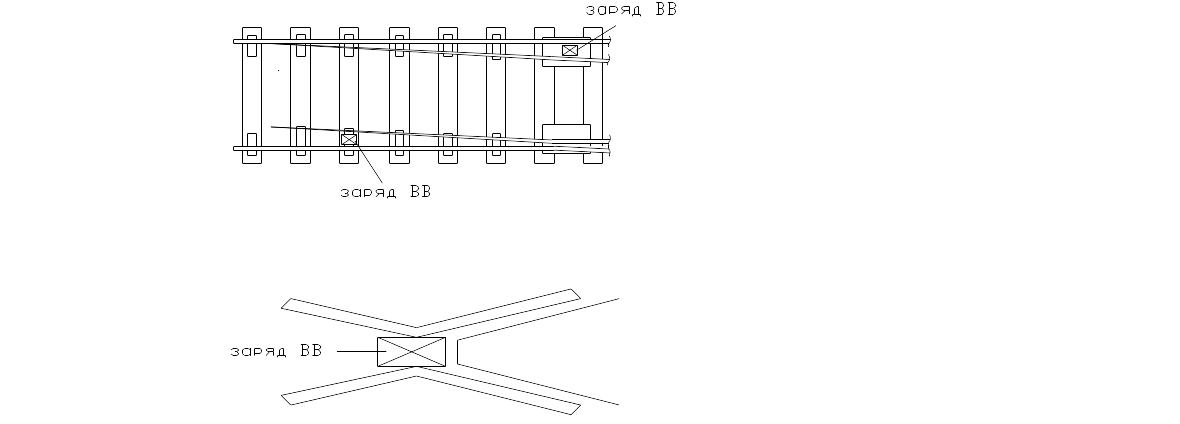

Рисунок 4.3 – Схема расположения зарядов при подрывании стрелочного перевода

Взрывание зарядов осуществляется стандартными зажигательными трубками ЗТП-300.

При выполнении полного объема работы по подрыванию верхнего строения пути ведутся командой в составе одного офицера, трех сержантов и 24 солдат (1-3-24). Команда делится на группы, выполняющие работы последовательно перемещаясь по участку одна за другой. Для обеспечения безопасности команда перемещается со строго установленной скоростью и соблюдением интервалов между отдельными группами. Общий фронт работ 650 м.

Первая группа, двигающаяся впереди, в составе одного сержанта и четырех солдат (0-1-4) производит разметку мест установки зарядов, развозку зарядов и раскладку их возле размеченных мест.

Вторая группа, движется вслед за первой, в составе (0-1-14), делится на две подгруппы в составе 6 человек – производят подготовку забивочного материала у каждого заряда, и в составе 8 человек – вставляют в заряды зажигательные трубки, устанавливают заряды на место и осуществляют их забивку. В каждой подгруппе выделяются по два запасных для замены. Группа преступает к работе через 2-3 мин после выхода первой.

Третья группа, двигающаяся последней, в составе (0-1-6) воспламеняет зажигательные трубки. На каждой рельсовой нити работают два солдата, каждый из которых воспламеняет заряды через один. Третья группа начинает работу через 10-15 минут после выхода второй.

С третьей группой идет офицер, который регулирует работу всех трех групп и следит, чтобы линия взрывов не приближалась ближе, чем на 300 метров.

При подрывании рельсов на двухпутном участке на каждый путь выделяется самостоятельная команда. Команды работают параллельно под общим руководством офицера. Скорость движения команды 3-4 км./ч. За 5 часов работы команда разрушает около 15 км.

Для предотвращения внезапного нападения в охранение выделяется 10-12 человек, от которого высылаются головные и боковые дозоры. Охранение перемещается вместе с командой под руководством офицера.

Схема передвижения команды при подрывании ВСП на перегоне поточным методом представлена на рисунке 4.4.

Рисунок 4.4 - Схема передвижения команды при подрывании ВСП на

перегоне поточным методом

Длина участка разрушения составляет 23,75 км. На 1 км пути потребуется 64 кг взрывчатого вещества. Тогда на 23,75 км с учетом того, что участок однопутный потребуется:

кг.

Количество зажигательных трубок и капсуль-детонаторов равно количеству тротиловых шашек, то есть 3800 шт.

Таким образом, для подрывания ВСП на однопутном участке железной дороги необходимо:

• одна команда в составе (1-3-24);

• охранение в составе 12 человек;

• тротиловых шашек массой 400г. – 3800 штук;

• зажигательных трубок ЗТП-300 – 3800 штук;

• капсуль-детонаторов № 8А – 3800 штук.
