5. Побудова комутаційних полів цифрових атс.

Комутаційні поля електронно-цифрових АТС будуються з блоків часової та просторової комутації. В деяких випадках КП можуть включати тільки БПК, або тільки БЧК. Однак найбільш ефективний варіант це побудова КП з використанням блоків обох типів.

Ланки комутації, на яких використовуються БПК називаються ланками типу П,

а там, де використовуються БЧК - ланки типу Ч. Кількість ланок П і Ч, їх чередування, а також кількість блоків кожного типу залежать від ємності АТС, навантаження та інших факторів. Комбінуючи ланки П і Ч можна отримати різні структури КП: П-Ч, Ч-П , Ч-П-Ч, П-Ч-П, Ч-П-П, Ч-П-П-П-Ч, та інші.

В цифрових АТС розрізняють однорідні та неоднорідні КП. В однорідних полях всі внутрішньостанційні шляхи (канали) між входами та виходами КП проходять через однакову кількість ланок. В неоднородних КП внутрішньостанційні з’єднувальні шляхи можуть проходити через різну кількість ланок через найкоротший шлях. Вибір найкоротшого з’єднувального шляху в КП залежить від його стану в момент встановлення виклику. При цьому спочатку шукаються шляхи через найменшу кількість ланок, а при їх відсутності , шляхи через велику кількість ланок. Такий принцип побудови дає можливість скоротити загальну кількість комутаційного обладнання АТС та зменшити середнє навантаження на управляючий пристрій . Однак в даний час в зв’язку з невеликою вартістю елементів пам’яті для побудови комутаційних блоків , частіше використовуються однородні структури КП.

В електронних комутаційних полях при встановленні з’єднання має місце чотирьохпровідна комутація, при якій організуються два шляхи:

- між передавальною частиною часового каналу викликаючого абонента та приймальною частиною каналу викликаємого абонента;

- між передавальною частиною часового каналу викликаємого абонента та приймальною частиною каналу викликаючого абонента;

Ця особливість впливає на спосіб включення ліній в КП.

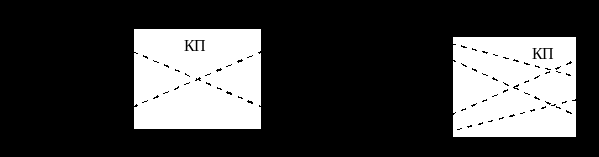

Розрізняють двосторонні та односторонні КП. В першому випадку на вхід КП включають тільки передавальну частину каналу, а в вихід - приймальну частину. Таке комутаційне поле називається розділеним ( Мал.22а ). В другому випадку і передавальну і приймальну частини лінії підключаються на вхід КП ( Мал.22б). Таке комутаційне поле називають звернутим.

а) б)

Мал.22.

Розглянемо приклади структур дволанкових КП типу Ч-П і П-Ч та трьохлакових КП типу Ч-П-Ч і П-Ч-П

На Мал. 23а,б Приведено структурні схему комутаційних полів типу П-Ч тп Ч-П

В комутаторах ланки П проходить комутація одноіменних каналів різних цифрових ліній, а в часових комутаторах змінюється положення часового інтервалу. Кількість комутаторів ланки П визначається по кількості каналів в лінії, а кількість блоків часової комутації на ланці Ч - по кількості вхідних в нього ліній.

Мал. 23.

Для побудови трьохланкових структур КП можна використовувати різні варіанти комбінацій ланок П і Ч. На практиці найбільш розповсюджені структури П-Ч-П та Ч-П-Ч ( Мал.24 )

Мал 24.

На основі двохланкових та трьохланкових структур комутаційних полів можна будувати багатоланкові КП для станцій великої ємності. При цьому необхідно пам’ятати, що блоки просторової комутації можуть включати декілька комутаційних матриць ( ланок). В цьому випадку необхідно вказувати число ланок просторової комутації, наприклад П₂-Ч-П₂, або Ч-П₃-Ч.
