3. Блок часової комутації. Принцип роботи .
Блок часової комутації БЧК використовується для комутації різноіменних часових каналів одноіменних вихідних та вхідних цифрових ліній. Ці блоки будуються на основі затримуючих пристроїв ( ліній затримки ) або на оперативних інформаційних запам’ятовуючих пристроях ІЗП.
В зв’язку з тим, що вартість елементів в інтегральної схемотехніці дуже низька, в сучасних цифрових системах використовуються блоки часової комутації, виконані на інформаційних запам’ятовуючих пристроях.
Інформаційні запам’ятовуючі пристрої , на базі яких будуються БЧК, призначені для прийому, зберігання та зчитування інформації, яка надходить по каналам цифрових ліній. Число ІЗП в БЧК дорівнює числу комутуємих ЦЗЛ ( трактів ІКМ ) , а число запам’ятовуючих ячейок в кожному ІЗП - числу каналів в кожній ЦЗЛ.
Інформація в ячейках ІЗП може зберігатися на протязі часу, який не перевищує тривалості одного циклу. Якщо необхідно зкомутувати канал i-й з каналом j-м, то інформація каналу i , записана в ячейкі ЯІП-i ІЗП, повинна зчитуватися в часовий інтервал вихідного каналу j. При цьому затримка буде складати ( i - j ).
Щоб БЧК був повнодоступним , інформація, яка зберігається в будь-якій ячейці ІЗП, повинна зчитуватися в будь-який часовий інтервал.
Для здійснення часової комутації в БЧК встановлюється управляючий запам’я-товуючий пристрій, який називається адресною пам’яттю АЗП. Адресна пам’ять складається з запам’ятовуючих елементів кожного часового каналу , підключених до БЧК. Розрядність ячеєк пам’яті АЗП визначається в залежності від числа каналів в ЦЗЛ.
Наприклад, для 16 каналів - розрядність АЗП дорівнює log 2 16 = 4,
для 32 каналів - log 2 32 = 5,

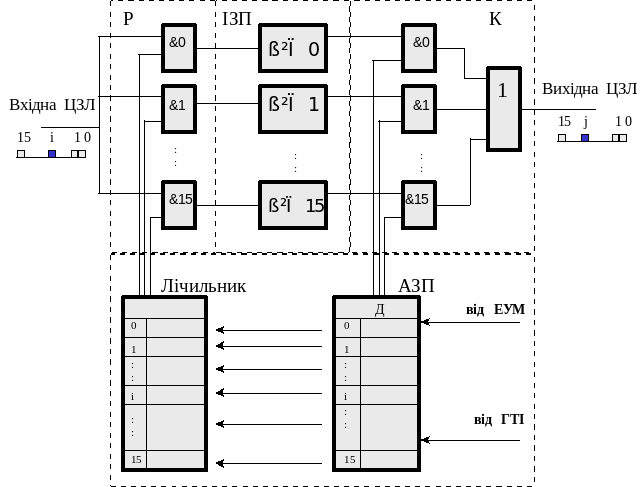

Розглянемо класичну схему та принцип роботи елементарного блоку часової комутації на 16 каналів ( Мал. 18.)
Мал. 18.
В даному випадку БЧК складається з наступних елементів:
Розподілювача Р, побудованого на демультиплексорі ( ДХ ), включаючого схе-
ми &0... &15. Основне призначення розподілювача - перетворення часового коду в
просторовий;
інформаційного запам’ятовуючого пристрою ІЗП;
комутатора ( мультиплексора ) , виконаного на схемах І , АБО, і призначеного
для комутації ячеєк пам’яті ІЗП з вихідною ЦЗЛ;
5) лічильника каналів, для почергової видачі сигналів на схеми & розподілювача;
6) адресної пям’яті АЗП, для запису та видачі адреса елемента & комутатора в
період необхідного каналу.
Розглянемо роботу схеми на прикладі встановлення з’єднання 8 вхідного з
11 вихідним каналом.
При роботі генератора ГТІ з лічильника видаються комбінації сигналів на схеми & розподілювача Р, від яких останні почергово відкриваються. В період 8 ка-налу, сигналом з лічильника відкриється схема &-8 в розподілювачі, і кодова комбінація 8 каналу вхідної ЦЗЛ через відкриту схему &-8 записується в 8 ячейку інформаційної пам’яті ІЗП.
По команді з управляючого пристрою ( ЕУМ) , в 11 ячейку АЗП, номер якої визначається за номером вихідного каналу , записується в двійковому коді (1000 ) адреса схеми &-8 в комутаторі. В період 11 каналу з 11 ячейки пам’яті АЗП зчитується адреса &-8. Таким чином формується сигнал під дією якого схема &-8 в комутаторі відкривається і кодова комбінація восьмого каналу, записана в 8 ячейці ІЗП, через схему АБО передається по вихідному тракту в період 11 каналу.
Як видно зі схеми, кожен елементарний БЧК може обслуговувати тільки один тракт ІКМ. Тому для підключення N цифрових ліній необхідно встановлювати також і N блоків комутації. Але при цьому слід зауважити, що адресний запам’ятовуючий пристрій може використовуватися тільки один .
-
0
1
2
:
k 01100 11000
:
p
:
1023
Мал. 19.
На мал. 19. представлений адресний запа-м’ятовуючий пристрій АЗП для обслугову-вання 32 ІКМ- тракти по 32 канали в кожному.
Кількість ячейок АЗП - 1024 ( 32 х 32 ), розрядність кожної ячейки - 10.
Для комутації з будь-якою ЦЗЛ по визна-ченому каналу в відповідну ячейку АЗП запи-сується адреса в 10-значному коді, причому 5 розрядів вказують на лінію і 5 - на номер кана-лу. Наприклад, для з’єднання з 24 каналом 12 вихідної ЦЗЛ в ячейку пам’яті k записується адреса 01100 11000, де 01100 (12) - номер лінії, а 11000 (24) - номер каналу в лінії.
