8. Резонанс напряжений.
если
XL
= Хс,
то
реактивное сопротивление цепи X
= XL
-Хс
=
0. В этом случае цепь носит чисто активный
характер, а сдвиг фаз
=
0. Такой режим называется резонансом
напряжений, поскольку
векторы напряжений на реактивных
элементах - катушке и конденсаторе
- равны по величине, противоположно
направлены и самокомпенсируются. Угловая
частота, при которой в цепи наступает
резонанс, называется резонансной
угловой частотой:ω0=1/
.
Полное сопротивление цепи при резонансе будет чисто активным и имеет минимальное значение
Z
=
При
этом ток i=i(t)
в цепи будет иметь максимальное
действующее значение Imax=I0:
и совпадает по фазе с иcходным
напряжением U=U(t)
При резонансе напряжений действующее значение напряжения на входе цепи U, равное действующему значению напряжения резистора UR. Отношение
определяет кратность превышения напряжения на индуктивном и емкостном элементах над напряжением на резистивном элементе (т.е. над входным напряжением). Эту безразмерную величину принято называть добротностью контура. Иногда рассматривают обратную к добротности величину d =1/Q , называемую затуханием контура, тоже характеризующую резонансные свойства данного контура.
9. Резонанс токов.

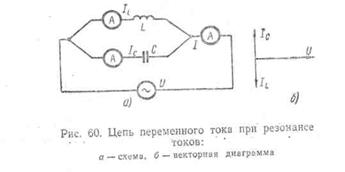

В цепи переменного тока, в которой индуктивность и емкость соединены параллельно (рис. 60,а), может возникнуть резонанс токов при условии равенства токов в индуктивности IL„ и емкости IC.В результате резонанса токов общий ток в цепи может быть относительно мал, а в контуре
индуктивности и емкости, где происходят электрические колебания, протекает переменный ток, значительно больший общего. Известно, что при резонансе токов (при r = 0) индуктивное сопротивление равно емкостному и реактивные проводимости равны между собой.
2ПωC=1/2ПωL отсюда следует, что 4П2ω2LC=1; ω2=1/4П2LC
частота
свободных электрических колебаний в
контуре:
Из формулы следует, что, изменяя величину емкости или индуктивности контура, можно изменять — регулировать частоту свободных колебаний, т, е. можно настраивать контур на определенную частоту. Как известно, чтобы в рассматриваемой цепи наступил резонанс токов, необходимо создать такие условия, при которых ток в индуктивности IL ток в емкости Iс были бы равны друг другу.
Допустим, что подбором индуктивности и емкости или изменением частоты созданы условия для резонанса токов, т. е. IL=Ic , XL=XC. На параллельно соединенных сопротивлениях ХL и Хс напряжение одинаково. Ток в индуктивности: I=U/XL, а ток в емкости: I=U/XC .
Построим векторную диаграмму для рассматриваемой цепи (рис. 60, б) при резонансе токов. Отложим в выбранном нами масштабе вектор напряжения U. Ток в индуктивности отстает от напряжения на угол = 90°. Поэтому вектор тока IL отложим вниз под углом 90° к вектору напряжения U. Так как ток в емкости опережает напряжение на угол =90°, то вектор тока Iс, равный по условию резонанса токов вектору тока IL, отложим вверх под углом 90° вектору напряжения U.
На векторной диаграмме видно, что ток в индуктивности и том в емкости сдвинуты по фазе на угол =180о и равны друг другу. Отсюда следует, что общий ток при резонансе токов равен нулю, а полное сопротивление цепи бесконечно велико.
В действительности общий ток будет относительно мал, но не равен нулю. Этот ток, который вырабатывает генератор, является активным и покрывает потери энергии в контуре.
