Принципиальная схема объемного гидропривода вращательного движения
Рис.3 Принципиальная схема объемного гидропривода
На рис.1 приведена упрощенная принципиальная схема объемного гидропривода вращательного движения лебедки.
Гидропривод состоит из регулируемого с двумя направлениями потока насоса 1, нерегулируемого с двумя направлениями потока гидромотора 2, соединенных магистральными трубопроводами 3 и 4. Для защиты гидропривода от перегрузки установлены предохранительные клапаны 5. Подпитка системы рабочей жидкостью осуществляется вспомогательным насосом 6 через обратный клапан 7. Насос 6 забирает жидкость через фильтр 8 из бака 9. Избыток жидкости возвращается в бак через переливной клапан 10,
Управление работой лебедки (изменение скорости вращения, остановка, реверс движения) осуществляется путем изменения подачи насоса с возможностью реверсирования потока..
Аксонометрическая схема объемного гидропривода
Рис.4Аксонометрическая схема объемного гидропривода

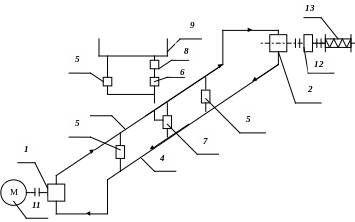

На рис.2 приведена упрощенная аксонометрическая схема гидропривода, отвечающая принципиальной схеме, изображенной на рис. 1. Здесь дополнительно показаны: двигатель 11, приводящий в движение насос1, редуктор 12, который, как правило, необходим для согласования частоты вращения валов гидромотора 2 и лебедки 13.
2.Гидравлический расчет объемного гидропривода вращательного движения Введение
Объемный гидравлический привод вращательного движения нашел применение на строительных, дорожных, грузоподъемных и транспортных машинах.
Основные его достоинства следующие:
1) плавное бесступенчатое регулирование скорости вращения исполнительного органа с возможностью его остановки и реверсирования движения; при этом легко обеспечить автоматическое управление гидроприводом;
2) компактность элементов гидропривода и независимость их расположения, т. к. они соединяются трубопроводами; это создает удобства при компоновке машин;
3) предохранение приводного двигателя и исполнительного органа машины от перегрузки; достигается установкой предохранительшго клапана в гидравлической системе;
4) стандартизация и унификация элементов гидропривода; это удешевляет производство и облегчает эксплуатацию машин.
Основными недостатками гидропривода вращательного движения являются:
1) меньший КПД по сравнению с механической передачей;
2) зависимость характеристик от температуры окружающей среды, влияющей на вязкость рабочей жидкости;
3) относительно высокая стоимость, связанная с повышенными требованиями к точности изготовления отдельных элементов гидропривода и высоким качеством применяемых материалов.
В связи с указанными недостатками применение гидропривода в каждом конкретном случае должно быть обосновано путем сравнения приводов различных типов.
Как правило, преимущества гидропривода являются преобладающими в системах, где необходимо передавать значительные мощности при ограниченных размерах исполнительных двигателей, работающих в динамическом режиме, т. е. при частых включениях, остановках, реверсах движения, изменения скорости вращения и т. п. Преимущества гидропривода особенно существенны, если требуется автоматическое управление приводом с высоким быстродействием исполнения.
