6.5. Подбор насосов сетевой воды.

Расход насоса сетевой воды принимается из расчета тепловой схемы котельной установки:

Напор нас оса:

- потери напора на узлах учета

- разность давлений в падающем и обратном трубопроводах тепловой сети

- напор в обратном трубопроводе тепловой сети

- давление на обратном трубопроводе тепловой сети

- плотность пара при давлении 0,31 МПа

Построение характеристики сети:

Находим характерные точки:

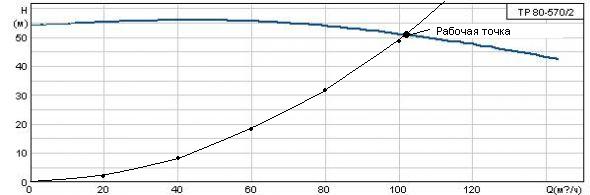

Характеристики насоса и сети приведе на ниже:

Принимается к проектированию 2 насоса (1 резервный):

Марка Grundfos TP 80-570/2-A-F-A GQQE

Подача 110 м³/ч

Напор 51 м

Электродвигатель 180М

Мощность 22 кВт

Частота вращения электродвигателя 2950 об/мин

Масса насоса 226 кг

7. Технико-экономические показатели коте льной

Количественные показатели:

1. Выработка теплоты или пара

- паропроизводителность установки при средней температуре отопительного периода

- паропроизводителность установки летом

- продолжительность отопительного периода

2. Отпуск теплоты или пара

- расход пара на собственные нужды при средней температуре отопительного периода

- расход пара на собственные нужды летом

3. Расход натурального топлива

- энтальпия насыщенного пара при давлении 1,4 МПа

- энтальпия питательной воды при t=90⁰С

- низшая теплота сгорания топлива

- КПД котла

4. Расход пара на собственные нужды

5. Расход добавочной воды

- расход котловой воды при средней температуре отопительного периода

- расход котловой воды летом

Качественные показатели: 1. Число часов использования установленной мощности

- произв одительность 4-х котлов

2. Коэффициент использования установочной мощности

3. Коэффициент загрузки котлов

4. Коэффициент расхода тепла на собственные нужды

5. Экономический КПД брутто

6. Экономический КПД нетто

7. Удельный расход условного топлива брутто

8. Удельный расход условного топлива нетто

9. Удельный расход натурального топлива брутто

10. Удельный расход натурального топлива нетто

8. Список использ уемой литературы

1. СНиП II-35-76 Котельные установки. - М.: Госстрой России, 1999 г. с изменением № 1.

2. СНиП 23-01-99. Строительная климатология. / Госстрой СССР. - М.: Стройиздат, 2002 г. №164.

3. ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды. Утверждены постановлением Госгортехнадзора России от 11.06.2003 № 90. Москва, 2003.

4. Лебедев В. И., Пермяков Б. А., Хаванов П. А. Расчет и проектирование теплогенерирующих установок систем теплоснабжения. - М.: Стройиздат, 1992. - 360 с.

5. Справочник проектировщика. Внутренние санитарно-технические устройства. Часть 1. Отопление/ В. Н. Богословский, Б. А. Крупнов А. Н. Сканави. Под. ред. И. Г. Староверова и Ю. И. Шиллера. - М: Стройиздат, 1990. - 344 с.

6. В. И. Шарапов, Д. В. Цюра. Термические деаэраторы. Ульяновск: УлГТУ, 2003. - 560 с.

7. Е. А. Бойко «Котельные установки и парогенераторы», Красноярск, 2006 г.

8. Роддатис К.Ф.,Полтарецкий А.Н., «Справочник по котельным установкам малой производительности», Москва, «Энергоатомиздат», 1989г.

9. Рекомендации по проектированию установок натрий-катионирования / Госстрой СССР. - М.: ГПИ Сантехпроект Главпромстройпроекта Госстроя СССР, 1975г. - 26 с.
