1.Кинематическая схема коробки перемены передач (ваз-2108).

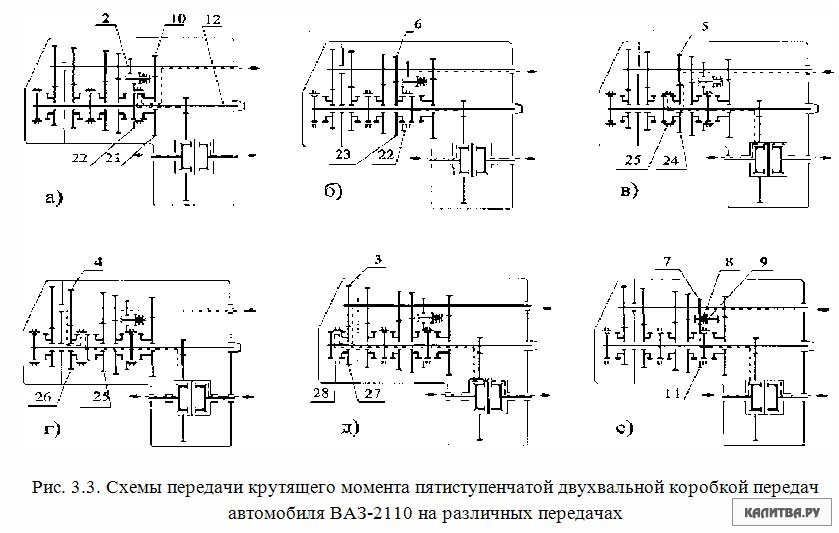

Первая передача (рис. 3.3, а) включается перемещением при помощи вилки муфты синхронизатора 22 вправо и соединением синхронизатора со свободно установленной на вторичном валу 12 ведомой шестерней 21 первой передачи. При этом крутящий момент от первичного вала 2 будет передаваться через жестко установленную на нем ведущую шестерню 10 на ведомую шестерню 21 первой передачи и далее через муфту синхронизатора 22, ступица которого закреплена на шлицах вторичного вала, на вторичный вал 12 коробки передач.
Вторая передача (рис. 3.3, б) включается перемещением муфты синхронизатора 22 влево. При этом муфта соединяет ведомую шестерню 23 второй передачи со ступицей синхронизатора, и крутящий момент от ведущей шестерни 6 через муфту 22 передается на ступицу синхронизатора и на вторичный вал 12.
Третья и четвертая передачи (рис. 3.3, в, г) включаются перемещением муфты синхронизатора 25 вправо или влево. При этом с помощью синхронизатора обеспечивается соединение вторичного вала 12 с ведомой шестерней 24 третьей или 26 четвертой передачи. Крутящий момент от первичного вала 2 на вторичный вал 12 будет передаваться через шестерни 5 и 24 третьей передачи или через шестерни 4 и 26 четвертой передачи.
Пятая передача (рис. 3.3, д) включается перемещением муфты синхронизатора 28 вправо и соединением ее с ведомой шестерней 27 пятой передачи. При этом крутящий момент будет передаваться от первичного вала на вторичный через ведущую 3 и ведомую 27 шестерни пятой передачи и муфту синхронизатора 28, ступица которого закреплена неподвижно на шлицах вторичного вала.
Передача заднего хода (рис. 3.3, е) включается перемещением влево установленной на оси 9 промежуточной шестерни 8 заднего хода, благодаря чему она вводится в зацепление с ведущей шестерней 7 и зубчатым венцом 11 муфты 22 синхронизатора I и II передачи, обеспечивая тем самым передачу крутящего момента с первичного вала на вторичный. При помощи промежуточной шестерни вторичный вал изменяет направление своего вращения.
Передачу заднего хода включают при полностью остановленном автомобиле, так как синхронизаторы имеются только у передач переднего хода. Шестерни передачи заднего хода - прямозубые.

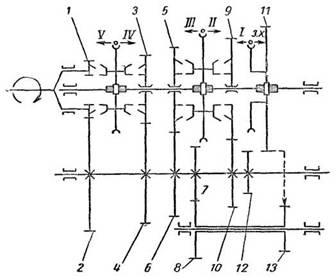

2.Схема пятиступенчатой коробки передач автомобиля зил-130:

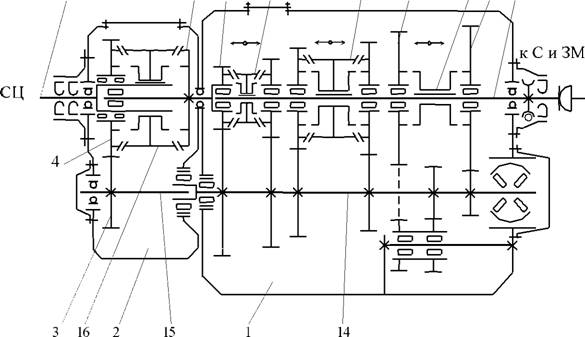

3.Кинематическая схема десятиступенчатой коробки передач КамАз-5320
Она состоит из основной пятиступенчатой коробки передач 1 и переднего приставного редуктора - делителя 2.
Основная коробка передач кинематически подобна рассмотренной ранее коробке передач МАЗ, за исключением следующего:
включение первой передачи и заднего хода осуществляется зубчатой муфтой 11, перемещаемой по шлицам ведомого вала 10, в связи с чем шестерни первой передачи 13 и заднего хода 12 установлены на валу на игольчатых подшипниках;
• пятая передача является прямой;
• ведущий вал коробки передач 7 в передней своей части имеет шлицы, на которых установлена зубчатая муфта 6 с конусом для обеспечения работы синхронизатора 16 делителя передач.24
Включение основных передач в коробке (II... V) производится двумя синхронизаторами 8 и 9.
Делитель передач представляет собой двухступенчатый редуктор с передаточными числами: на низшей (прямой) передаче - 1,0 и на высшей (ускоряющей) - 0,815.
На ведущем валу 5 делителя свободно, на игольчатом подшипнике установлена шестерня 4 с зубчатым венцом и конусом, а на шлицах -синхронизатор 16 для включения передач делителя. Шестерня 4 находится в постоянном зацеплении с шестерней 3 промежуточного вала 15 делителя. Последний в свою очередь жестко связан с передним концом промежуточного вала 14 коробки передач.
На низшей передаче делителя синхронизатор 16 связывает между собой ведущий вал делителя 5 и основной вал 7 коробки передач. На высшей (ускоряющей) передаче делителя крутящий момент передается через шестерни 4 и 3 на промежуточный вал 14 коробки передач. Привод синхронизатора делителя пневматический.
