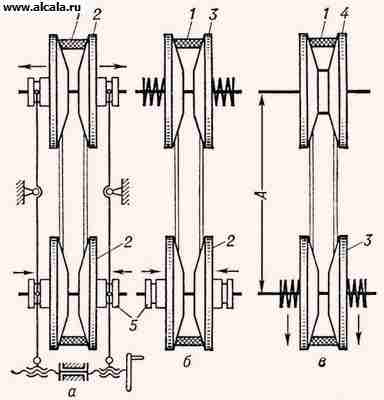

8. Схема бесступенчатой фрикционной передачи с гибкой связью (фрикционный вариатор).

Наименование и признаки неисправности

Причины

неисправности

Способы

устранения

1. Шум (скрежет) зубчатых колес при переключении передач.

2. Чрезмерный шум зубчатых колес при работе коробки передач, особенно при движении автомобиля.

3. Повышенный нагрев коробки передач.

4. Самовыключение передач.

5. Большое усилие на рычаг переключения передач.

6. Передачи не включаются.

1.Поломка одного или нескольких зубьев пары шестерен Неполное выключение сцепления

2.Износ или выкрашивание рабочей поверхности зубье шестерни

3.Мал уровени масла

Очень густое или жидкое

масло

4.Неправильное отрегулирован механизм блокировки

Ослабли болты крепления вилок переключения передач

5.Неполное выключение сцепления из за неисправности гидропривода выключения сцепления

Ослабление момента затяжки болтов крепления вилок к штокам

6.Износ блокирующих колец синхронизаторов

Износ зубьев муфты синхронизатора

1.заменить поврежденные шестерни

Отрегулировать сцепление

2.Замена поврежденной шестерни

3.Долить масло до нормального уровня

Залить свежее масло

4.Отрегулировать механизм блокировки

Затянуть болты

5.Ремонт гидропривода сцепления

Затянуть болты

6.Заменить изношенные или поврежденные детали синхронизатора

Заменить муфту или шестерню

Наименование и признаки неисправности

Причины

неисправности

Способы

устранения

1. Шум (скрежет) зубчатых колес при переключении передач.

2. Чрезмерный шум зубчатых колес при работе коробки передач, особенно при движении автомобиля.

3. Повышенный нагрев коробки передач.

4. Самовыключение передач.

5. Большое усилие на рычаг переключения передач.

6. Передачи не включаются.

1.Износ подшипников Износ или повреждение шестерни Залито масло несоответсвюющей марки

2.Значительный дисбаланс карданных валов

Ослабление гаек крепления раздаточной коробки к коробке передач

3. Мал уровени масла

Очень густое или жидкое

масло

4.Износ зубьев шестерни

Снижение упругости пружин фиксаторов или износ деталей фиксатора

5. 5.Неполное выключение сцепления из за неисправности гидропривода выключения сцепления

Ослабление момента затяжки болтов крепления вилок к штокам

6.Износ блокирующих колец синхронизаторов

Износ зубьев муфты синхронизатора

1.Заменить подшипники Заменить шестерни Залить масло

2.Балансировка или замена карданных валов

Подтянуть все болты

3.Долить масло до нормального уровня

Залить свежее масло

4.Замена шестерни

Заменить пружины или сломанные детали

5.Ремонт гидропривода сцепления

Затянуть болты

6.Заменить изношенные или поврежденные детали синхронизатора

Заменить муфту или шестерню
