Предмет: Комп’ютерна схемотехніка Модульна контрольна робота №2

28

Варіант група______ Прізвище студента______________________

1. Які умови на входах пристрою приведуть до формування низького рівня напруги на виході Q₃. Пояснити призначення пристрою та його виводів. (15 балів)

______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________

2. Пояснити призначення мультиплексора (10 балів)

______________________________________________________________________________________________________________________________________________________________________________

3. Пояснити призначення пристрою, його входів та виходів. На входи пристрою подані сигнали, вказати рівні сигналів на кожному виході пристрою (15 балів)

______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________

4. Вказати рівень сигналу на виході Q схеми, якщо х₁=0; х₂=0; А=0; В=0; С=0; D=1 (15 балів)

5. Визначити тип тригеру та записати його таблицю істинності (15 балів)

	Входи Виходи
Тип тригеру _____________________________ ________________________________________

6. Побудувати часову діаграму роботи тригеру (30 балів)

1. Пояснити призначення пристрою та його виводів. Проаналізувати схему УЛМ, та вказати яку логічну функцію виконує схема, заповнити таблицю істинності. (20 балів)

		а) І
		б)АБО
		в) І-НЕ
		г) АБО-НЕ
		д) mod 2

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Вкажіть до якого пристрою відноситься дане твердження (10 балів)

Має більше входів чим виходів

□ а) дешифратор;	□ б) мультиплексор;
□ в) шифратор;	□ г) демультиплексор.

3. Пояснити призначення демультиплексора. (10 балів)

________________________________________________________________________________________________________________________________________________________________

4. Визначити тип тригеру та записати його таблицю істинності (10 балів)

	Входи Виходи
Тип тригеру _______________________ __________________________________

5. Який рівень сигналу буде на виходах пристрою, якщо на його входах відповідні рівні сигналів ; ; ; ; ; . Пояснити призначення пристрою, та його виводів. (20 балів)

__________________ __________________ __________________ __________________ __________________ __________________

6. Побудувати часову діаграму роботи тригеру

1. Пояснити призначення шифратора. (10 балів)

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

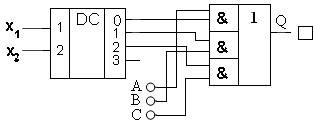

2. Вказати рівень сигналу на виході Q схеми, якщо х₁=1; х₂=0; А=0; В=1; С=1. (15 балів)

3. Дайте визначення пристрою. Поясніть який рівень сигналу буде на кожному виході, якщо на всіх входах пристрою низький рівень напруги. (15 балів)

		а) 1 1 1 1 1 1 0	___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________ ___________________________________________________
		б) 0 1 1 1 1 1 1
		в) 1 1 1 0 1 1 1
		г) 1 1 1 1 1 1 1
		д) 0 0 0 0 0 0 0

4. Пояснити призначення триггеру (10 балів)

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

5. На входах пристрою подані сигнали, вказати рівні сигналів на кожному виході пристрою. Пояснити призначення пристрою, та його входів і виходів. (15 балів)

P4 S3 S2 S1 S0 а) 1 1 0 1 1 б) 0 1 1 1 0 в) 1 0 1 1 1 г) 0 1 1 0 1 д) 0 1 0 1 1

______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________ ______________________________________
