41. Розставити у відповідності до типів кшм їх схеми:

1. Вертикальний 2. V - подібний

42. Розставити у відповідності до типів КШМ їх схеми:

1. Опозитний 2. V - подібний

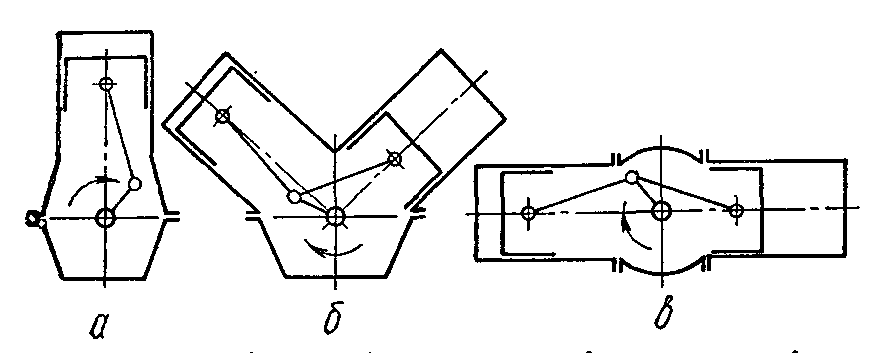

43. Розставити у відповідності до типів КШМ їх схеми:

1. Опозитний 2. V – подібний 3. Вертикальний

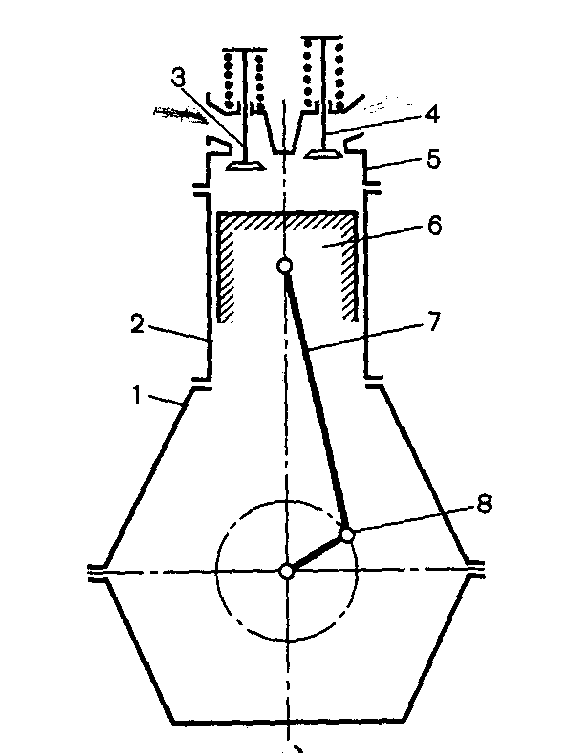

44. Якими номерами на рисунку позначено:

А. Колінчастий вал; Б. Циліндр; В. Картер; Г. Поршень; Д. Головка циліндра; Е. Шатун.

45. На які конструктивні елементи двигуна передається дія тиску газів, що утворюється після згоряння пального в циліндрі?

46. Запишіть формулу для визначення робочого об’єму циліндра, якщо відомо, що робочий об’єм позначають , діаметр циліндра - , а хід поршня - :

(у бланку відповідей впишіть вірну відповідь з допомогою редактора формул, використавши математичні символи « » , « », знак ділення « » та квадратні дужки « » )

47. Обчисліть робочий об’єм циліндра (у см³) діаметром d=10 см, якщо хід поршня S= 10 см

(у бланку відповідей впишіть вірну відповідь цілим числом з розмірністю см3 без вказування її (розмірності) у самій відповіді)

48. Запишіть формулу для визначення літражу двигуна, якщо відомо, що літраж двигуна позначають , робочий об’єм циліндра - , а число циліндрів - :

(у бланку відповідей впишіть вірну відповідь з допомогою редактора формул)

49. Чому дорівнює літраж чотирьох циліндрового двигуна (у см³), діаметр циліндра якого d=10 см, а хід поршня S= 10 см

(у бланку відповідей впишіть вірну відповідь цілим числом з розмірністю см3 без вказування її (розмірності) у самій відповіді)

50. Запишіть формулу для визначення повного об’єму циліндра , якщо відомий його робочий об’єм і об’єм камери згоряння :

(у бланку відповідей впишіть вірну відповідь з допомогою редактора формул)

51. Запишіть формулу для визначення степеня стиску для двигуна, повний об’єм циліндра якого , а об’єм камери згоряння :

(у бланку відповідей впишіть вірну відповідь з допомогою редактора формул)

52. Визначте степінь стиску для одноциліндрового двигуна, повний об’єм якого складає 300 см³, а об’єм камери згоряння – 20 см³:

(у бланку відповідей впишіть вірну відповідь цілим числом)

53. В яких одиницях вимірюються наступні величини:

А. Тиск; Б. Компресія; В. Степінь стиску; Г. Діаметр циліндра; Д. Хід поршня; Е. Об’єм циліндра; Є. Літраж двигуна.

1. Безрозмірна величина; 2. Паскалі; 3. Градуси; 4. Хвилини; 5. Міліметри; 6. Міліметри кубічні; 7. Сантиметри; 8. Сантиметри кубічні.

54. З технічної характеристики двигуна відомо, що хід поршня кривошипношатунного механізму складає 130 мм. Який радіус кривошипа колінчастого валу, виражений у міліметрах, характерний для цього двигуна?

(у бланку відповідей впишіть вірну відповідь числом)

55. Кривошипношатунний механізм двигун внутрішнього згоряння характеризується наступними параметрами: діаметр циліндра – 110 мм; хід поршня – 120 мм; об’єм камери згоряння – 65 см³, кількість циліндрів - 6. Для цього двигуна необхідно визначити:

А – робочий об’єм циліндра, см³;

Б – ступінь стиску;

В – літраж, см³;

Г – радіус кривошипа колін вала, мм;

Д – повний об’єм циліндра, см³.

(у бланку відповідей впишіть вірні відповіді числами, звернувши увагу на вказану розмірність та округливши результат до першого знака після коми)

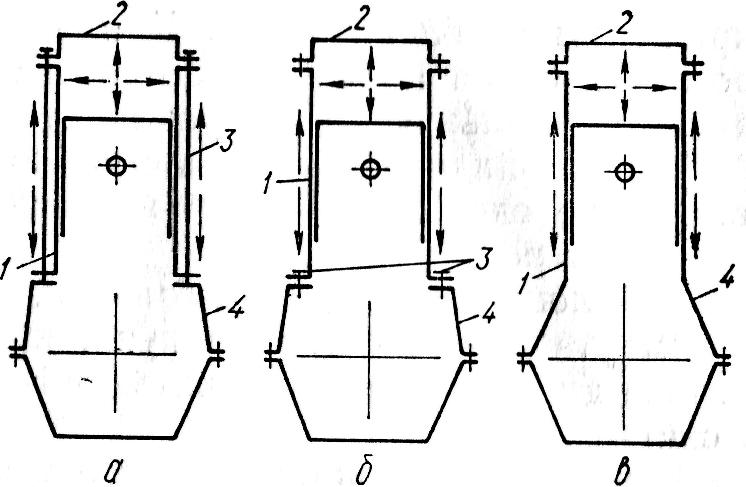

56. Встановіть відповідність приведених схем кріплення деталей КШМ маркам двигунів

1 – П-350 2 – ПД-10 3 - ЗМЗ-52 4 – Д-144 5 – Д-120 6- СМД-62 7 – ЗІЛ-130 8 – Д-245 9 – МеМЗ-245-20

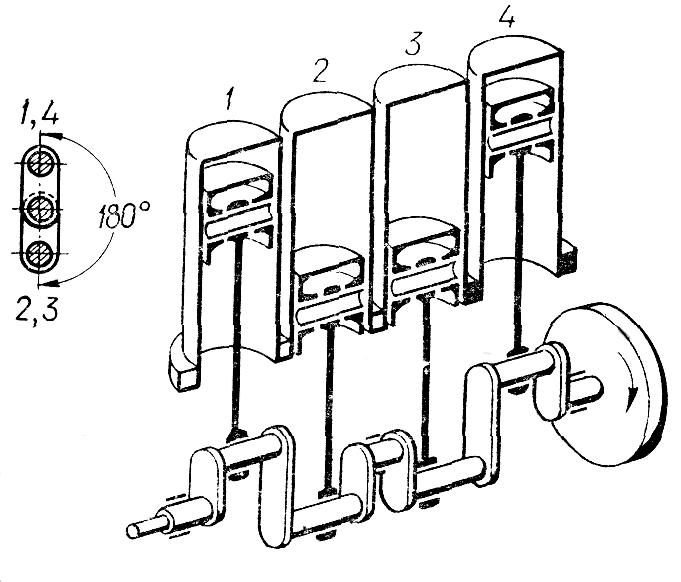

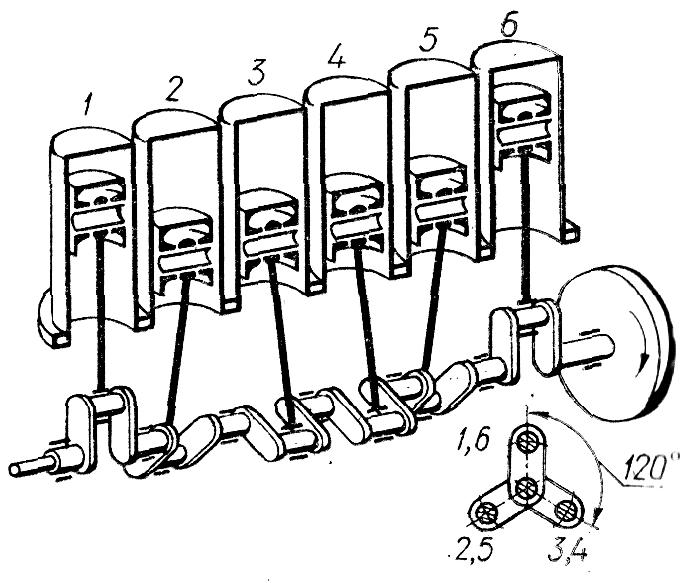

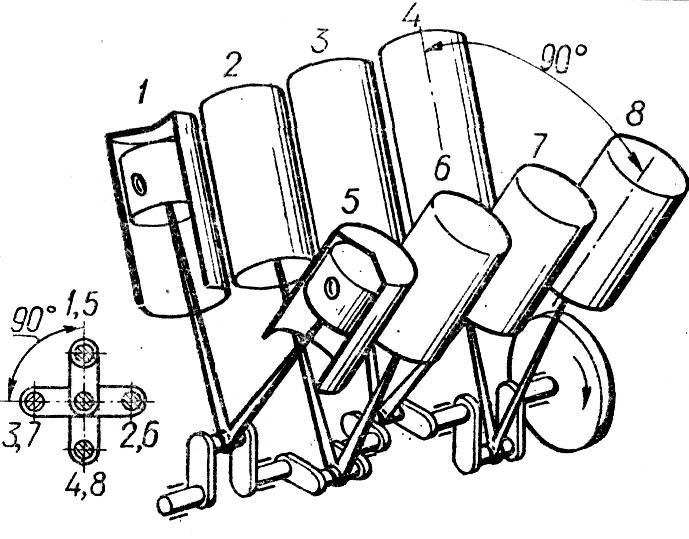

57. Керуючись інформацією з рисунків запишіть залежність для визначення кута розташування шийок колінчастого вала для багатоциліндрового чотирьохтактного двигуна, який має n циліндрів
