Тема: Инструментальное хозяйство завода (их)

Инструментальное хозяйство завода – это совокупность заводских и цеховых подразделений, призванных обеспечить производственный процесс необходимой технологической оснасткой.

Т ехнологическое оснащение

Технологическое оборудование Технологическая оснастка

Инструменты Приспособления

Для обработки Для измерения Для закрепления Для закрепления

деталей деталей заготовок инструментов

Технологическое оснащение

С тандартное Нестандартное

ГОСТы, ОСТы, СТП не учитываются

В ыполняется в соответствии с

ГОСТами Специализированное Специальное

ОСТами

СТП

Предназначено для выполнения Предназначено для выпол-

одной детали нения одной операции

ОСТы – отраслевые стандарты СТП – стандарты предприятий

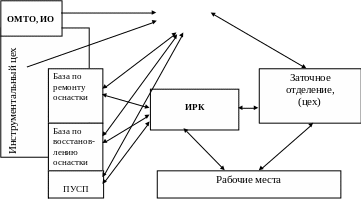

Схема внутризаводского обращения оснастки

ЦИС

ЦИС – центральный инструментальный склад завода

ИРК – инструментально-раздаточная кладовая в каждом цехе

ПУСП – пункт универсально-сборных приспособлений

К заводским подразделениям ИХ всегда относятся:

ИО (орган управления), ЦИС, инструментальный цех, также могут быть цех приспособлений, модельный цех, изготовляющий модели для литья; заточной цех, склад абразивного инструмента.

К цеховым подразделениям всегда относятся: ИРК.

Остальные подразделения на разных предприятиях могут быть как заводскими, так и цеховыми (см. схему внутризаводского обращения оснастки).

На малых предприятиях они - заводские, т.е. заводского уровня, обслуживающие разные цеха; на крупных предприятиях они – цеховые, т.е. внутри цехов; на средних предприятиях - часть из них заводские, часть цеховые, на разных предприятиях в разных сочетаниях.

Базы могут называться участками или отделениями по восстановлению или ремонту.

Заточка инструментов

Резцы, которыми токари на токарных станках обрабатывают продукцию, считаются простыми инструментами. Фрезы, свёрла, зенкеры и т.д. – сложные инструменты. Если на заводе есть заточной цех, то сложные инструменты будут затачиваться в нём, а резцы могут затачивать сами станочники на заточных станках своего цеха. Сложные инструменты могут затачиваться в заточных отделениях каждого цеха квалифицированными заточниками (вспомогательными рабочими), или в заточных отделениях инструментального цеха.

Рассмотрим функции и задачи ИХ.

Функции – это то. что хозяйство делает, а задачи – к чему оно стремится!
