Шкала глибин
Інтервал глибин у полів настроюється в діалозі параметрів поля або по команді Установки|Общая Шкала Глубин(рис. 4.11).
У діалозі Общая Шкала Глубин є можливість розрахувати покрівлю, підошву інтервалу автоматично по пластам і/або по каротажу (кривих, по пластах) всіх полів планшета. Для цього треба натиснути кнопку Авто.
Коли необхідно показати дані по свердловині в абсолютних глибинах, користуйтеся режимом Абсолютная шкала глубин" (меню Установки). При переході в цей режим автоматично з'являється діалог настроювання загальної шкали глибин, т. я. традиційно абсолютні глибини не співпадають з глибинами по стовбуру свердловини і для того, щоб показати ті ж самі дані потрібно посунути зображений інтервал глибин.

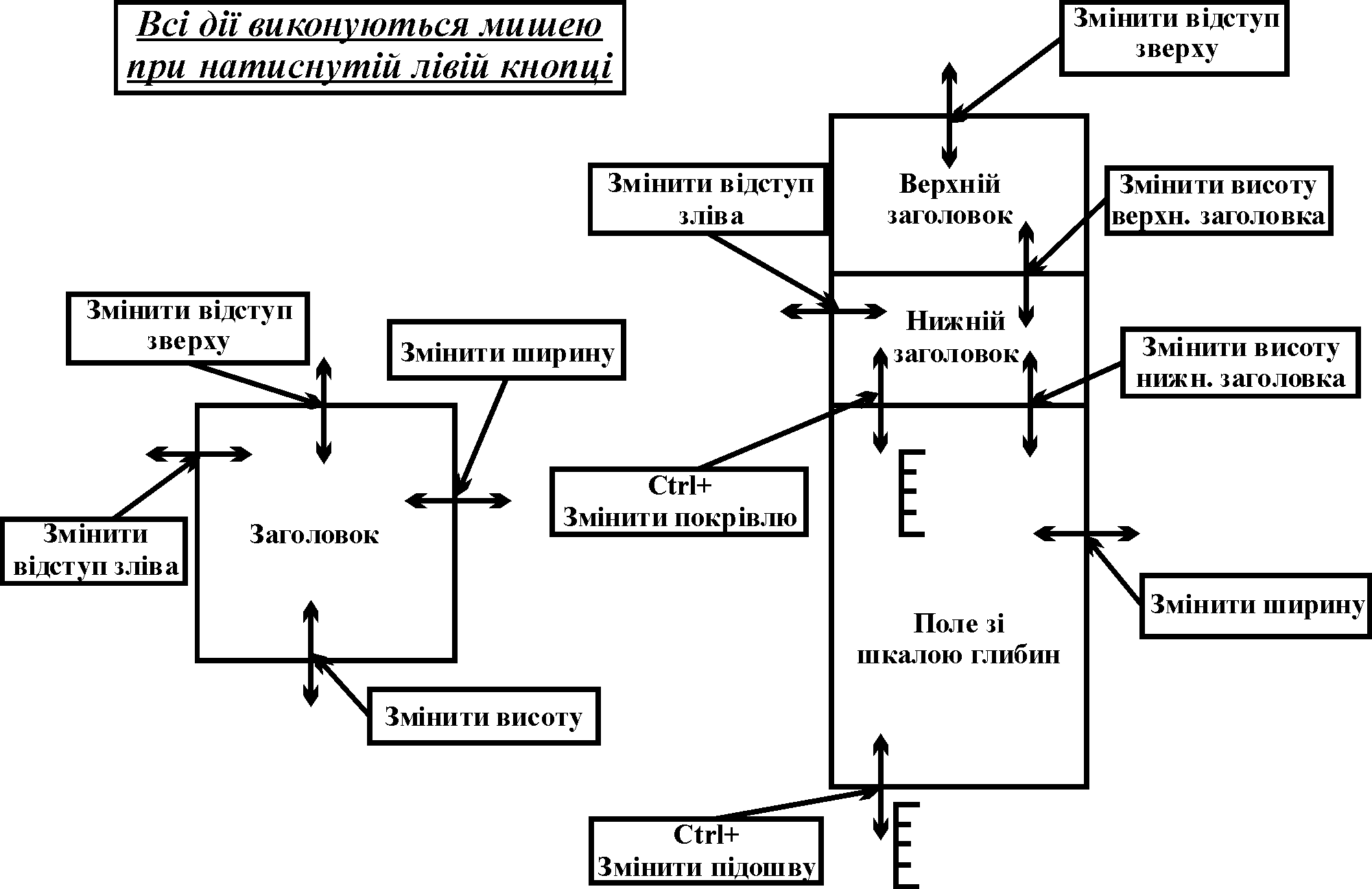

Рисунок 4.10 - Зміни параметрів поля в геофізичному планшеті

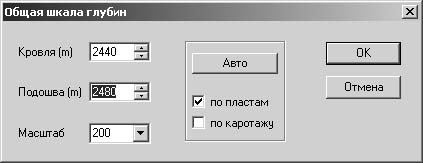

Р
исунок
4.11 - Настроювання інтервалу глибин і
масштабу у геофізичному планшеті
Робоча БД і свердловина
К
ожен
планшет будується на основі даних, які
загружаються із робочої БД. Програма
ПЛАНШЕТ
не допускає загрузку даних із різних
БД одночасно. Робоча БД вибирають по
команді
Установки/Спецификация
скважины
(рис.
4.12).
Там же вибирають свердловину
із робочої БД. Кожне поле планшета
зв'язане з якою-небудь свердловиною.
Причому,
поле типу Пласти
може бути зв'язане з двома свердловинами
одночасно, а інші поля
- тільки з однією. Змінити активну
свердловину у полі можна в діалозі
настроювання параметрів поля чи по
команді Установки/Спецификация
скважины.

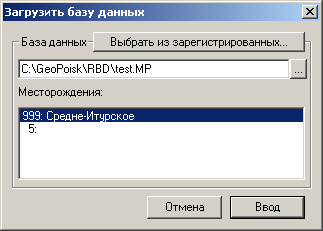

Рисунок 4.12 - Вибір робочої бази для створення планшету
Створення Планшету проводиться з оболонки програми (рис. 4.13). Тут є поля типу "Заголовок", "Форма", "Пласты", "Кривая", "Шкала глубин", "Легенда" і "Картинка". Послідовно заходячи в ці поля і виконуючи необхідні настроювання, можна сформувати геофізичний Планшет будь-якої конфігурації, залежно від задач, які стоять перед інтерпретатором. Побудова шаблона - найбільш відповідальний етап формування робочого Планшета. Шаблон може бути збережений для багаторазового застосування або використаний для побудови на його основі інших шаблонів. Інтерпретатор створює набір базових шаблонів для кожної задачі, а потім застосовує їх до умов кожної конкретної свердловини.
Настроювання шаблона на нові дані і зміна деяких параметрів вже створених полів -стандартна дія "PLANSHET"a. Параметри і дані в полях можна змінювати індивідуально, відредагувавши це поле, але більш ефективний і швидкий шлях - операції групового настроювання полів. Деякі з таких операцій застосовуються тільки для полів одного типу, Інші для всіх полів, незалежно від типу:
вибір робочої свердловини;
вибір методів для опрацювання, а також характеристик досліджуваних методів;
зміна масштабу по глибині;
вибір досліджуваного інтервалу глибин свердловини;
зміна розмірів і місця полів;
зміна вигляду полів (шрифт, колір);
видалення і дублювання поля і ін.
Шаблон може прив'язуватися до даних на етапі його завантаження, для чого в командному рядку вказується ім'я шаблона, робоча свердловина і список методів. Тоді підстановка даних у шаблон, перерахунок глибини і настроювання шаблона пройдуть автоматично. На рис. 4.14 і рис. 4.15 показано можливості настроювання шаблона, дій з геофізичними кривими (базовими файлами - CRV), базами даних (DBM), режимами зображення кривих тощо.
Рисунок 4.13 - Режими вибору та настроювання полів з геофізичними даними при побудові планшета
Рисунок 4.14 - Режим та можливості редагування каротажу і значень в інтегрованій базі за допомогою програми Планшет
Рисунок 4.15 - Режим настройки геофізичного планшета
Практичне застосування програми побудови геофізичних планшетів у технології Геопошук показано на рис. 4.16.
Рисунок 4.16 - Приклад побудованого планшету з комплексом ГДС
