4 Оперативна інтерпретація гдс
Завдання вирішується за допомогою комп'ютеризованої технології Геопошук, алгоритми оперативної інтерпретації ГДС створено в УкрДГРІ. Воно містить в собі такі етапи: розчленування розрізу на пласти, визначення питомого опору пластів, та промивальної рідини, оцінку якості діаграм ГДС, оцінку фільтраційно-ємкісних характеристик порід, виділення колекторів та визначення їх нафтогазонасичення. Вищеназвані етапи реалізовані у вигляді блоку завдань "Оперативна інтерпретація".
Технологія "Геопошук" успадкувала технологію ТОІ-ГДС: розріз свердловин розбивається на стратиграфічні шари й однорідні прошарки в них, потім оцінюються параметри прошарків, їх фільтраційно-ємнісні властивості, визначаються типи літології і насичення, обчислюються зведені характеристики пластів.

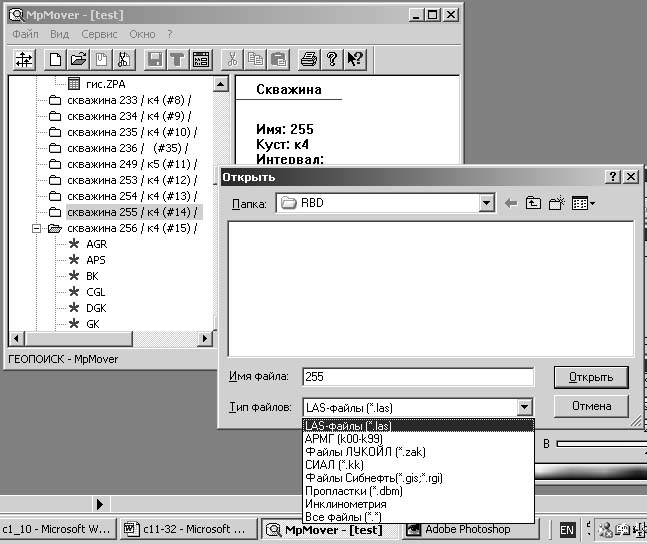

Рисунок 3.5 - Експорт кривих каротажу із бази даних у вибрану директорію
Для первісної обробки вихідного матеріалу використовується програма Planshet (Планшет). Вона підтримує ув'язування кривих з фіксацією довільного числа вузлових точок; видалення, згладжування, копіювання ділянок кривих. При всіх операціях підтримується багатокрокова система скасування (undo), як у MS Word. Зміни можна скасовувати і після збереження в РБД. Приклад побудованого планшету з геофізичними даними показано на рис. 4.1.

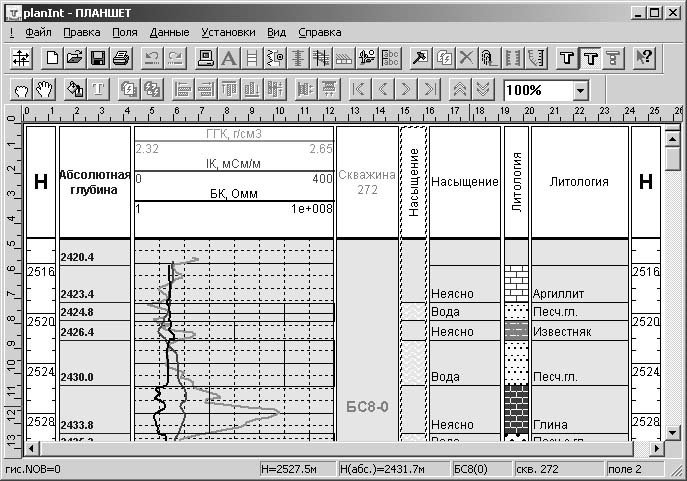

Рисунок 4.1 - Приклад побудованого планшету з геофізичними даними
У Планшеті повністю реалізований принцип WYSIWYG (what you see is what you get - що бачите, те одержуєте). Це значить, що в будь-який момент форма, у якій проводиться редагування, є готовим для друку документом. Ви можете довільним чином вибирати, заповнювати і розміщувати поля, створювати складні заголовки і підписи, вклеювати картинки. Усе це — паралельно з редагуванням даних. Система скасування поширюється на редагування форми так само, як і на редагування даних. Отриманий планшет можна зберігати як шаблон (при наступному завантаженні він буде заповнюватися даними поточної свердловини), чи як документ (у ньому є всі дані, при наступному завантаженні редагування продовжується з тієї ж точки, навіть можна скасувати останні зміни). «Геопошук» забезпечує стандартні шаблони для типових операцій — редагування, перегляду даних і результатів розрахунку, побудови кореляційних схем. Користувач може настроїти ці шаблони, чи створити спеціальні шаблони під свої задачі і викликати їх у потрібний момент.
4.1 Побудова планшетів геофізичних даних
Технологія побудови планшетів геофізичних даних призначена для графічного способу подання інформації, зображення каротажних кривих і параметрів ГДС за числовими даними. Вона входить як складова частина в пакет "Геопошук".
Програма "PLANSHET" дозволяє виконувати обробку та інтерпретацію матеріалів каротажу в заданій послідовності, використовуючи при цьому шаблон спеціалізованого робочого столу або Планшета для кожної задачі. Побудова Планшета з геофізичними параметрами і кривими передбачає виконання таких етапів:
- створення шаблона з геофізичними параметрами і кривими;
- настроювання шаблона;
- вибір функцій обробки матеріалів ГДС.
Побудова Планшета (шаблона) виконується як наслідок розв'язуваних задач - оперативної інтепретації, зведеної, кореляції геологічного розрізу тощо.
Програма ПЛАНШЕТ входить до складу технології Геопошук, вона працює на одній інформаційній базі та взаємодіє з іншими компонентами, в тому числі програмою побудови карт, інтегрованим середовищем програмування геофізичних формул, електрометрією і т. п. Програма ПЛАНШЕТ експортується в Win32 (Windows NT і Windows'95/98/2000). Вона має уніфікований інтерфейс користувача, що відповідає стандартам Microsoft Windows і пакету Геопошук.
Формування планшету, загальний вигляд вікна
Планшет формується із полів 8-ми різних типів (рис. 4.2). Кожне поле відображає дані з робочої БД. Параметри зображення полів можна настроювати. Поля можна знищувати, переміщувати і дублювати. Працювати можна як з одним полем, так і з групою полів. Для створення нового планшета виконайте команду Файл Новый.
Створений планшет для подальшого використання можна зберегти (команда Файл|Сохранить) у вигляді шаблону чи документу.
Документ (*.pla) містить всі дані планшету і настроювання програми ПЛАНШЕТ. При завантаженні PLA-файлу ПЛАНШЕТ автоматично змінює всі свої настройки (наприклад, робочу БД, режими зображення параметрів тощо). Дані по каротажних кривих, прошарках, пластах, описи інтервалів, керну в поля планшету подаються із PLA-файлу. Після цього ПЛАНШЕТ пропонує відновити дані із БД.
Ш
аблон
(*.pln)
вміщує
тільки загальний вигляд планшету:
параметри полів, номери свердловин,
інтервали глибин, відносне положення
полів. При загрузці PLN-файлу
поля заповнюються
даними з робочої БД (активної на момент
завантаження шаблону). Шаблон
використовується для запуску ПЛАНШЕТА
із інших додатків, автоматичної побудови
профілів,
швидкого формування складних документів
по раніше створених (Файл|Подгрузить
Шаблон...) тощо.
Рисунок 4.2 - Загальний вигляд вікна програми "Планшет"
Типи полів
Програма ПЛАНШЕТ може працювати з 8-ма типами полів (рис. 4.3).
Рисунок 4.3 - Типи полів в програмі «Планшет»
Заголовок - форматований текст.
Кривая - каротажі і прошарки у вигляді кривих, керн у вигляді інтервалів і зразків.
Форма - значення у вигляді чисел, тексту чи картинки в прошарку по параметру DBM чи у відліку каротажної кривої.
Шкала глубин - шкала глибин по стовбуру чи по вертикалі.
Пласти - відмітки глибин залягання пластів, товщ, ярусів і ін., їх назви та параметри, розріз між свердловинами.
Легенда - картинки, які використовуються у планшеті для зображення прошарків та їх опис.
Картинка - будь-який рисунок у DXB, WMF, EMF (векторні формати), BMP (растровий) або АМП (акустика) форматі.
Описание - опис інтервалів керну або шламу.
Всі поля, крім поля типу Заголовок мають два власних заголовки (верхній та нижній). Поля типу Кривая. Шкала Глубин. Форма. Пласты і Описание переносять дані із активної свердловини у вибраний інтервал.
