4.7 Формування геофізичного висновку за результатами каротажу
Висновок за геофізичними дослідженнями у свердловинах видається Замовнику у вигляді описового тексту, таблиць з результатами обробки і графічного додатку до них. За домовленістю з Замовником графічний додаток може містити кореляційну схему по профілю розміщення свердловин, структурну карту родовища по покрівлі проектного горизонту (або карту властивостей порід), геологічний розріз родовища по напрямку, "кубик", вирізаний з надр 3-х вимірної просторової моделі родовища. Таблиці з результатами обробки автоматично формуються за допомогою "Генератора звітів".
Програма Генератора Звітів створює документ стандартної форми в RTF-форматі за числовими і строковими даними. Документ, сформований у результаті роботи програми, складається з 3-х частин (рис. 4.19): Заголовка, Таблиці і Висновку. Отриманий документ можу бути завантажений і обробленийу будь-якому додатку, що працює з RTF-форматом (наприклад, Microsoft Word). Дані для побудови документа витягаються з БД. Одержання й обробка проводяться засобами СУД "Мікропошук".
Робоча версія програми припускає побудову документа за даними зв'язку Головного Об'єкта і Групи "Таблиці" .
Опис структури Шаблона
1. Заголовок
Текст у верхній частині Документа (над таблицею) може містити змінні, котрі при створенні вихідного документа будуть чи підміняться чи розраховуватися за відповідним значенням з Бази.
Таблиця
а) Шапка Таблиці - одна чи кілька верхніх рядків таблиці, що містять інформацію про колонки таблиці.
б) Мультистрокова частина - частина таблиці, кожен осередок якої у вихідному документі подається у вигляді стовпця. Вміст осередків цієї частини описується в главі Осередку таблиці (у Шаблоні ця частина виділяється червоним кольором).
в) Нижня частина Таблиці - один чи кілька рядків таблиці (під Мультистроковою частиною), що містить Осередки типу Текст і Змінна.
Висновок
Текст в у нижній частині Документа (під таблицею) може містити змінні, котрі при створенні вихідного документа будуть підміняться відповідним значенням з Бази чи розраховуватися.
Головний об'єкт і Група Таблиці вибираються в Меню Установки Пункт Схема БД.
Спеціальна утиліта формує звіт по інклінометрії. Текстові документи формуються у форматі MS Word.
Приклад геофізичного висновку по свердловині наведено в таблиці 1.

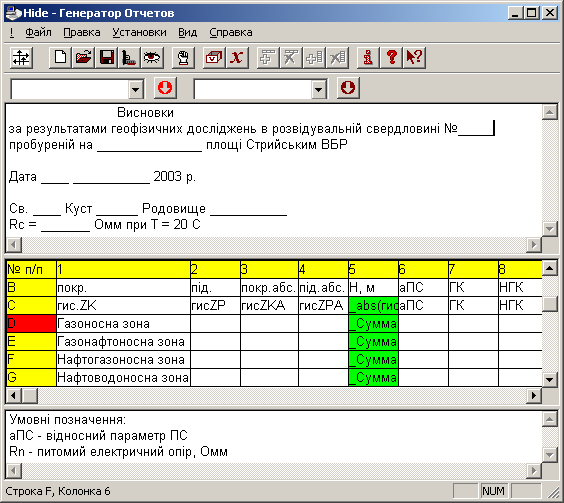

В усіх випадках використовуються заздалегідь створені шаблони. Кілька зразків шаблонів генеруються разом з пакетом. Шаблон програми Генератор Звітів показано на рис. 4.35.
Рисунок 4.35 - Шаблон програми Генератор Звітів
Приклад графічного додатку до геофізичних висновків по свердловині може мати вигляд, наведений на рис. 4.36.
Р
исунок
4.36 - Приклад графічного додатку до
геофізичних висновків по свердловині
Зведена інтерпретація матеріалів гдс
5.1 Побудова геологічних розрізів, перетинів
1
.
Побудуйте профіль по одній свердловині
(шаблон для профілю - рис. 5.1).
Рисунок 5.1 - Перший крок побудови профілю - створення планшета
Викличте команду Поля|Мастер полей.
Натисніть Профіль>>
Виберіть свердловини для профілю. Натисніть Далее> (рис. 5.2).
Рисунок 5.2 - Вибір свердловин для побудови профілю
Встановіть відстань в мм (на планшеті) між свердловинами на профілі. Натисніть Готово.
Встановіть загальну шкалу глибин. Приклад побудованого профілю показано на рис. 5.3.
Р
исунок
5.3 - Кореляційний профіль з
свердловинами
###
і
#####
Вирівнювання профілю по реперу
Побудований профіль можна автоматично вирівняти по реперу, тобто зсунути глибини полів так, щоб покрівля чи середина пласта у всіх свердловинах профілю знаходилась на одному рівні.
Побудуйте профіль.
Викличте команду Поля|Мастер полей.
Натисніть Репер>>.
Виберіть пласт, по якому будете розраховувати репер (рис. 5.4 а). Натисніть Далее >.

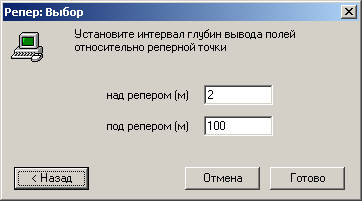

Визначте інтервал розрахунку глибин відносно репера, тобто скільки метрів показати над/під репером (рис. 5.4 б). Натисніть Готово.
Приклад кореляційного профілю між свердловинами 500 і 502 з вирівняною поверхнею по покрівлі пласта Ю1(3) показано на рис. 5.5.
а)
б)
Рисунок 5.4 - Операції вирівнювання пласта по покрівлі
Рисунок 5.5 - Кореляційний профіль між свердловинами з вирівняною поверхнею по покрівлі пласта НД-14
