3. Проектирование рельефной платы

1) Выбор шага трассировки:

- в данной курсовой работе был выбран переменный шаг трассировки с величиной (0,63-0,64) мм.

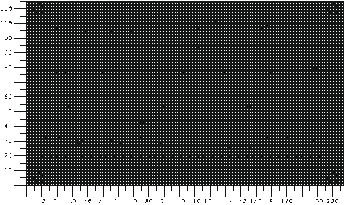

2) Разработка заготовки эскиза рельефной платы в дискретах:

- габаритные размеры платы 130х78 мм, шаг трассировки (1.25/2). Тогда, по оси Х – (130/1.25)*2=208 дискрет, по оси Y – (78/1.25)*2=125 дискрет, таким образом, габаритные размеры платы 208х125 дискрет.

3) Планирование границ поля трассировки:

- в данной курсовой работе линия запретов была нанесена, отступая по 3 дискреты от краев платы и по 2 дискреты от крепежных отверстий.

4) Разработка эскизов монтажных точек:

5) Разработка эскизов установочных мест:

6) Размещение установочных мест электрорадиоэлемента на эскизе рельефной платы:

4. Кодирование рельефной платы

4.1 Кодирование исходных данных для сеточного проектирования монтажа

Исходные данные для сеточного проектирования монтажа (ИДСПМ) кодируются десятью группами описаний, состоящих из заголовка и записей группы (за исключением восьмой и десятой групп, содержащих только заголовки). Заголовок и каждая запись группы записываются отдельной строкой. Первый символ каждой записи группы повторяет символ заголовка. Рассмотрим последовательность и содержание всех групп описаний ИДСПМ. В угловых скобках < >должно быть заменено переменной информацией, соответствующей заданному варианту.

I (вариант задания 61)

I Чистяков, 03-508

P

P UPORCEP1* cp=33

P TRASSA01* sx=208, sy=125

P TRASSA01* sm=1000, mm=1000, ss=100, mt=0, mx=0, my=0

P TRASSA01* ic=0, nl=0, ko=0

O

O KN=2, MW=3, MX=2, MY=2, GX=5, GY=29, TI=1;

O (1)1\0, (2)1\26

O KN=2, MW=3, MX=2, MY=2, GX=7, GY=29, TI=1;

O (1)2\0, (2)2\26

O KN=2, MW=3, MX=2, MY=2, GX=5, GY=18, TI=1;

O (1)1\0, (2)1\15

O KN=2, MW=3, MX=2, MY=2, GX=12, GY=12, TI=1;

O (1)2\4, (2)7\4

O KN=3, MW=3, MX=2, MY=2, GX=19, GY=19, TI=1;

O (1)3\13, (2)13\13, (3)7\4

O KN=8, MW=1, MX=6, MY=2, GX=19, GY=19, TI=3;

O (1)0\0, (2)0\5, (3)0\12, (4)0\16, (5)12\16, (6)12\12, (7)12\5, (8)12\0

O KN=8, MW=1, MX=6, MY=2, GX=16, GY=23, TI=3;

O (1)0\0, (2)0\7, (3)0\14, (4)0\20, (5)9\20, (6)9\14, (7)9\7, (8)9\0

O KN=2, MW=3, MX=2, MY=2, GX=18, GY=5, TI=1;

O (1)0\1, (2)15\1

O KN=2, MW=3, MX=2, MY=2, GX=29, GY=7, TI=1;

O (1)0\2, (2)26\2

O KN=10, MW=3, MX=3, MY=3, GX=28, GY=10, TI=2;

O (1)0\6, (2)6\6, (3)12\6, (4)18\6, (5)24\6, (6)0\0, (7)6\0, (8)12\0, (9)18\0, (10)24\0

X

X 12/R10, R3, DA10, C15*

X 20/R22*

X 24/VD1*

X 28/R16*

X 37/C21*

X 42/DA21*

X 49/R23*

X 50/R17*

X 55/R79*

X 67/C20*

X 71/VD2*

X 72/DA7*

X 73/R11*

X 77/R4*

X 81/R35*

X 90/R78*

X 96/DA9*

X 104/R45, C17*

X 106/VD5*

X 113/R26*

X 121/DA12*

X 123/R47*

X 131/R43*

X 138/R40*

X 143/NA*

X 145/R46*

X 152/DA11*

X 156/R30*

X 163/R28*

X 170/R48*

X 182/R34*

X 187/R51;

Y

Y 15/R10, R22, R11, R43, R46, R30, R48*

Y 20/R16, R17, R35, R45, R34*

Y 50/R3, R4*

Y 21/R23, R26, R40, R28*

Y 65/DA7, DA9, R51*

Y 67/DA10, DA21, DA12, DA11*

Y 91/VD1, VD2, VD5*

Y 99/C15, C21, R79, C20, R78, C17, R47*

Y 103/NA;

T

T1/R10, R22, R11, R46*

T2/R43, R30, R48, R51*

T3/R79, R78, R47*

T4/C15, C21, C20, C17*

T5/R16, R17, R35, R45, R34*

T6/DA10, DA21, DA12, DA11*

T7/DA7, DA9*

T8/VD1, VD2, VD5, R23, R26, R40, R28*

T9/R3, R4

T10/NA;

C

C[1] R48/1-NA/1;

C[2] R51/1-NA/6;

C[3] R3/1-R48/2-R51/2;

C[4] DA10/8-R3/2-C15/1-VD1/1-DA9/8;

C[5] VD1/2-C15/2-DA10/6-R22/1;

C[6] DA10/3-R10/2;

C[7] DA10/1-R16/1;

C[8] R16/2-DA10/2;

C[9] R22/2-DA7/7-DA9/6;

C[10] DA7/2-DA11/8-C17/1-R30/1;

C[11] R30/2-C17/2-DA11/6-R43/1;

C[12] DA11/3-R28/2;

C[13] DA11/1-R34/1;

C[14] DA11/2-R34/2;

C[15] R43/2-R45/3;

C[16] R45/2-R46/1;

C[17] DA7/3-DA9/4-R26/1;

C[18] DA7/6-DA7/4-R23/2;

C[19] DA7/1-VD2/1-C21/1-R4/2-DA21/8;

C[20] R78/2-R4/1-R79/2;

C[21] R78/1-NA/2;

C[22] R79/1-NA/7;

C[23] DA21/3-R11/2;

C[24] DA21/1-R17/1;

C[25] DA21/2-R17/2;

C[26] VD2/2-C21/2-DA21/6-R23/1;

C[27] DA9/2-R47/1;

C[28] R26/2-DA12/8-VD5/1-C20/1;

C[29] R47/2-VD5/2-C20/2-DA12/6;

C[30] DA12/3-R35/1;

C[31] R35/2-DA12/1;

C[32] DA12/2-R40/2;

C[33] (6/19, 6/108, 193/108, 193/19, 6/19)*(6/63, 193/63)*(181/19, 181/108)-R10/1-R16/3-R28/1-R34/3-R45/1-R46/2-DA9/7-DA9/3-R11/1-R40/1;

C[34] (34/10, 34/118, 176/118, 176/10, 34/10)*(34/59, 176/59)*(141/10, 141/118)-R17/3-R35/3-DA10/4-DA21/4-DA11/4-DA12/4;

C[35] (38/7, 38/97, 182/97, 182/7, 38/7)*(38/61, 182/61)*(70/7, 70/97)-DA10/7-DA21/7-DA11/7-DA12/7;

S

Z

Z

E
