Основные технико-экономические показатели

Наименование

Ед.изм.

Кол-во

Площадь застройки

м2

2 882,2

Общая площадь здания

м2

7 380,1

Полезная площадь

м2

7 256,9

Площадь расчётная

м2

4 793,8

Строительный объём

- в том числе подземная часть

м3

м3

28 262,5

6 347,2

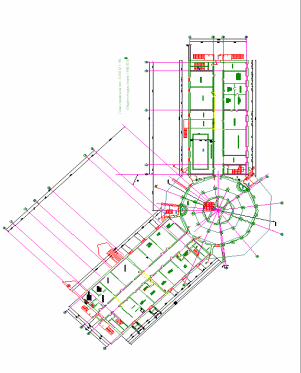

План подвала на отм. -3.300

Общая площадь этажа 1 856,00м2

План 1 этажа на отм. 0,000

Общая площадь этажа 2 203,10м2

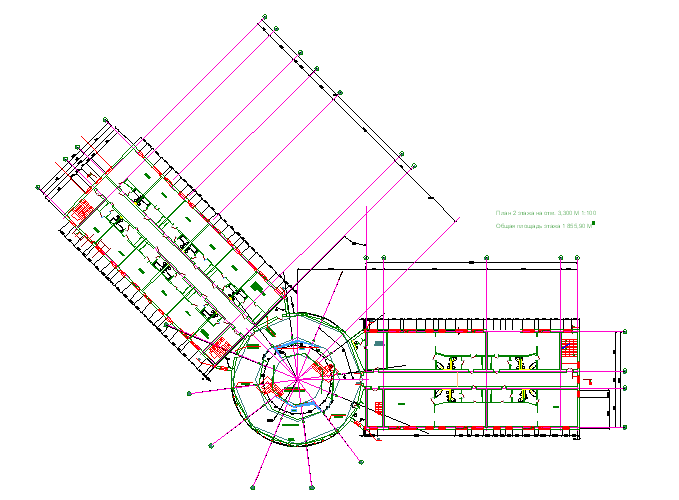

План 2 этажа на отм. 3,300

Общая площадь этажа 1 855,90м2

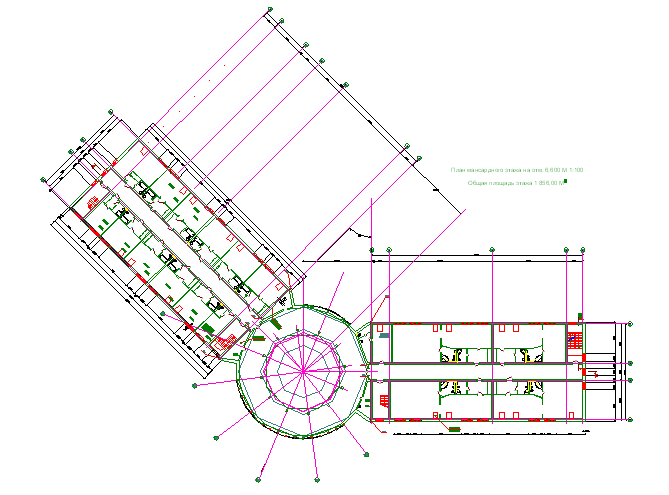

План мансардного этажа на отм. 6,600

Общая площадь этажа 1 856,00м2

Конструктивные решения

Общие данные

Инженерно-геологические условия площадки строительства приняты по инженерно-геологическим изысканиям.

Рельеф участка ровный, абсолютные отметки дневной поверхности 109,32-110,04 м.

Грунты на участке представлены следующим разрезом:

- почвенно-растительный слой – 0,9-1,1 м;

- суглинки твёрдые, полутвёрдые, просадочные – 8,9-9,6 м;

- глина буровато-серая, тугопластичная – 0,7-2,4 м.

Грунтовые воды отмечены повсеместно на глубине 4,9-5,2 м (104,42-105,04).

Неблагоприятным фактором, осложняющим строительство, является распространение в геологическом разрезе просадочных грунтов.

Расчётная зимняя температура наружного воздуха для расчёта ограждающих конструкций принята по СНиП 23-01-99:

- средняя температура наиболее холодной пятидневки - 31°С;

- средняя температура наиболее холодных суток - 36°С.

Преобладающие ветра в январе юго-западного и юго-восточного направления, в июле – северного и северо-западного направления.

Нормативный скоростной напор ветра для высоты над поверхностью земли до 25 м принят по СНиП 2.01.07-85. Расчётная снеговая нагрузка принята по СНиП 2.01.07-85. Нормативная глубина сезонного промерзания грунта – 1,6 м для глинистых грунтов.

Характеристика здания:

  • уровень ответственности II (нормальный) по ГОСТ 27751-88. Коэффициент надёжности по ответственности yn=0,95;

  • степень огнестойкости – II;

  • класс функциональной пожароопасности – Ф1.2; Ф3.2 (2/1-2/6);

  • класс конструктивной пожароопасности – С0.

Начальное просадочное давление 0,21 МПа.

Проектные решения

Здание гостиницы – центра обслуживания туристов представляет собой сложное в плане двухэтажное здание с подвалом и теплым чердаком. Высота

каждого этажа 3,3 м.

Здание состоит из четырёх объёмов: первый (центральный) имеет цилиндрическую форму диаметром 24 м.

К нему пристроено под углом правое и левое крыло (с общими размерами 39 х 17,68 каждое) 4-ый объём – зал ресторана имеет форму круга диаметром 19,3 м.

Стены здания приняты из силикатного кирпича по ГОСТ 379-95, подвала из керамического кирпича по ГОСТ 530-95.

Утепление наружных стен подвала минераловатными плитами толщиной 150 мм. Облицовка стен выше отм. 0,000 из облицовочной плитки.

Расчётное приведённое сопротивление теплопередаче стен R = 3,83 м2°С/Вт.

Фундаменты

Перекрытия

Лестницы

Крыша

Перегородки

под наружные стены и внутренние несущие стены – ленточные из сборных ж/б блоков и монолитных ж/б плит.

Под металлические колонны – столбчатые монолитные ж/б фундаменты.

На отм. – 0,800 по периметру здания выполняется ж/б монолитный пояс h=200 мм.

В центральной части здания и ресторане несущие элементы каркаса (колонны, балки) индивидуальные, металлические.

сборные ж/б многопустотные плиты по серии 1.141-1, вып.60; 1.090.1-1/88 вып. 5-1.

В центральной части здания перекрытия сборно-монолитное: по сборным плитам выполняется монолитная ж/б плита δ = 60 мм.

Нормативная распределительная нагрузка принята – 400кг/м2.

сборные ж/б по серии 1.251.1-4, В.1.

в левом и правом крыле скатная по деревянным стропилам из металлочерепицы. Утепление кровли – плиты минераловатные (ТУ 5762-013-17925162-2003) γ = 40кг/м3, δ = 210мм. Водосток наружный, организованный на отмостку.

Кровля в центральной части здания и ресторана – плоская рулонная с покрытием марки ЭКТ (ТУ 5774-008-179250229-2002). Утеплитель – пенобетон.

γ = 250кг/м3, δ = 210мм (ТУ 5745-00125250229-2005).

Расчетное приведенное сопротивление теплопередаче крыши

R = 3,9мС/Вт.

Водосток с центральной части здания – наружный, организованный на скатную кровлю левого и правого крыла.

Водосток с кровли ресторана внутренний, через водосточные воронки.

армокирпичные из кирпича СУР 75/15, ГОСТ 379-95, в мокрых помещениях – из кирпича КО100/25, ГОСТ 530-95 и из гипсовых пазогребневых гидрофобизированных (влагостойких) плит, выпускаемых по ТУ 5742-014-03984362-96.

Двойные перегородки между номерами толщиной 320мм состоят из двух продольных стенок толщиной 80мм, с заполнением звукоизоляционным материалом – мин.плитой, γ = 35кг/м3 толщиной 160мм по ТУ 5762-008-4575-7203-00.
