Вопрос №1. История развития отечественного ТВ.

1 этап. 1 октября 1931г. – установление ТВ вещания через московские радиовещательные станции. ТВ система была механической с числом строк Z = 30 и кадров n = 12,5 кадров/сек.

2 этап. В 1937г. в Москве и в 1938г. в Ленинграде сданы в эксплуатацию первые опытные телецентры с разложением изображения Z_M = 343 строки и Z_Л = 240 строк при 25 кадрах/сек. Обе системы были электронными и проработали до начала войны.

3 этап. В 1955г. был окончательно утвержден стандарт на черно–белое телевидение (ЧБТ) – ГОСТ 7845-55. В настоящее время действует стандарт (ГОСТ 7845-92), охватывающий ЧБТ и цветное телевидение (ЦТ).

С 1953г. работают телецентры (ТЦ) в Москве, Ленинграде и Киеве. С 1947г. по 1956г. выпущено 1,5 млн. телевизоров.

4 этап. В 1965г. была осуществлена межконтинентальная ТВ связь через искусственный спутник Земли (ИСЗ) – ретранслятор Молния-1.

5 этап. С 1967г. в связи с завершением строительства общесоюзного ТВ центра в Останкино (в Москве) начались регулярные передачи цветного телевидения (ЦТ).

6 этап. 2010-2015 гг. – планируемый период перехода России на полностью цифровое телевизионное вещание.

Вопрос №2.Сущность проблемы и принципы ТВ.Структурная схема ТВ передачи.

Основной принцип ТВ передачи заключается в последовательной передаче элементов изображения: строка за строкой ,кадр за кадром.

Рис.1.4. Структурная схема электронной телевизионной системы:

а) передающая часть; б) приемная часть

Вопрос №3. Апертурные искажения (АИ)

Серьезным фактором, ограничивающим четкость ТВ изображения, являются апертурные искажения, которые вызываются конечными размерами развертывающих элементов. Апертурные искажения ухудшают как вертикальную, так и горизонтальную четкость. Апертурные искажения вызывают уменьшение амплитуды сигнала мелких деталей изображения и растягивание резких перепадов яркости.

Количественной мерой апертурных искажений может служить относительное снижение сигнала мелких деталей:

Кривая, реализующая это уравнение , называется апертутной характеристикой. Она отражает зависимость размаха сигнала от размера передаваемой детали .

Вопрос №4. Коррекция аи

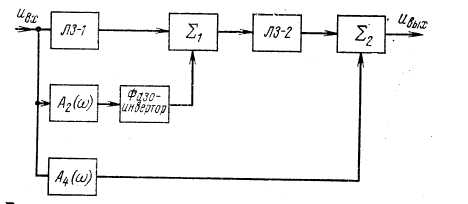

Коррекция АИ производится с помощью апертурных корректоров. Структурная схема апертурного корректора дифференциально­го типа представлена на рис. 2.15. Здесь корректирование частот­ной характеристики осуществляется добавлением к основному сиг­налу сигналов второй и четвертой производных. Суммирование корректирующих сигналов с основным осуществляется в суммато­рах и . В цепь формирования сигнала второй производной включен фазоинвертор, что необходимо, поскольку двухзвенная дифференцирующая цепь изменяет фазу входного сигнала на .

Рис.2.15. Структурная схема апертурного корректора дифференциального типа.

Линии задержки JI3-1 и Л3-2 используются для временного согла­сования основного и корректирующего сигналов в том случае, если вместо простейших дифференцирующих цепей применяются более сложные цепи, вносящие задержку дифференцированного сигнала относительно основного.

Вопрос №5. Построчная развёртка.

Построчная развёртка –это процесс передачи изображения по элементам,а порядок передачи элементов-способ развёртки.При построчной развёртке необходимо передавать 50 кадр\с,чтобы изображение передавалось немелькающим. При построчной развёртке полоса частот .

Вопрос №6. Черезстрочная развертка.

Для сокращения полосы частот в кадре применяется черезстрочная развёртка.ТВ-кадр передаётся (как в кино) 2мя полукадрами:

1й п\к (нечётн) передаются нечётные строки 1,3,5….2m+1

2й п\к (чёт)передаются чётные строки 2,4,6 ….2m

Чтобы не терялась чёткость изображения должно быть нечётное число строк. Передача п/к(полей) с частотой 50 Гц делает изображение немелькающим, а передача кадров с частотой 25 Гц сокращает полосу частот в 2 раза!(по сравнению со строчной развёрткой).

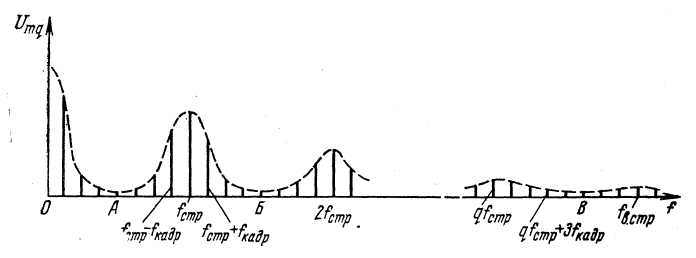

Вопрос №7. Частотный спектр видеосигнала .Определение MAX и Min частот сигнала.

f_в.гр. спектра видеосигнала зависит от скорости развёртки и ограничивается размерами апертуры электронного луча. “Апертура”-сечение.Верхние частоты определяют передачу мелких деталей изображения.

Нижние частоты передают информацию о крупных деталях изображения

F_н=50 Гц

Вопрос №8.Размер и геометрическое подобие ТВ изображения.

Размеры и геометрическое подобие(формат ТВ-изображения).Для лучшего восприятия формат изображения принят равным к=4/3.Наилучшим условием рассматривания ТВ-изображения считается 5-6 высот экрана. С этого расстояния зритель перестаёт замечать дискретную структуру растра. Если расстояние больше, то мы не увидим мелкие детали изображения. Геометрическое подобие заключается в правильном воспроизведении форм окружностей и квадратов.

Вопрос №9. Контрастность и яркость ТВ-изображения.

Яркость.

Для спокойного, не утомительного наблюдения ТВ изображения необходимо, чтобы оно обладало достаточной яркостью. Недостаточная яркость, так же как и чрезмерно большая, будет плохо восприниматься телезрителем. В случае малой яркости зритель будет невольно с напряжением всматриваться в изображение на экране, что быстро приведет его к утомлению. Чрезмерно большая, слепящая яркость также быстро утомляет зрителя. Видимая яркость ТВ экрана, являющегося мелькающим источником света, при частоте этих мельканий выше критической определяется как средняя величина за один цикл:

где В_виз – визуальная (видимая глазом) яркость экрана; Т – период следования световых импульсов. Равный в нашем случае периоду кадра; В(t) – мгновенное и истинное значение яркости элемента изображения в каждый момент времени. Зависимость носит название закона Тальбота.
