Эффективность экранирования устройств замкнутых экранов, дБ

Материал, экранируемое устройство и конструкция экрана	Диапазон частот, МГц
	0,15…3	3…30	30…300	300…3000
Экранирование оконных проемов: штора из металлической сетки с ячейкой 1…1,5 мм приваренный стальной или припаянный жестяной лист сотовая решетка металлическая сетка с ячейкой до 2 мм стекло с токопроводящей поверхностью	70 100 100 70 70	60 100 100 60 30	60 80 100 40 –	40 80 – 20 30
Экранирование дверных проемов: одинарная дверь на каркасе, обшитым стальным листом контакт сплошной регулируемый тот же, но контакт щеточный с шагом 100 мм двойная дверь с тамбуром, контакт сплошной регулируемый	80 70 100	70 60 100	70 40 80	60 30 60
Экранирование вводов коммуникаций: металлические трубы, приваренные к экрану по всему периметру металлические трубы, проложенные в каналах	100 100	100 100	100 100	100 100

_{Эти данные относятся к верхнему пределу частоты поддиапазона. Общая эффективность определяется самым низким значением эффективности одного из узлов экрана. Отсутствие в табл. 5.4 цифровых значений для отдельных устройств означает, что рассматриваемый вариант не рекомендуется или является нереализуемым. Данные табл. 5.4 упрощают выбор основных узлов экрана и конструирование его в целом, так как сокращают объем вычислений.}

Экраны кабелей

_{В неэкранированных проводах под действием электрического поля E создается поперечное (противофазное) напряжение , а под воздействием магнитного поля H продольное (синфазное) напряжение (рис. 5.7.а).}

_а

_б

_в

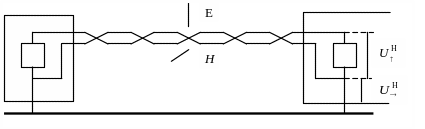

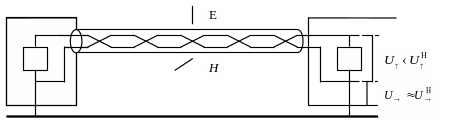

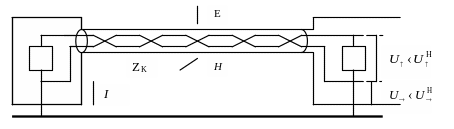

_{Рис.5.7. Воздействие экранов:}

_{а – неэкранированный провод; б – одностороннее заземление экрана;}

_{в – двустороннее заземление экрана}

_{Кабельные экраны снижают величины этих напряжений, однако существенную роль играет способ заземления экрана. Если экран заземлен с одной стороны, то снижается только поперечное напряжение (рис.5.7,б). При двустороннем заземлении экрана (рис.5.7,в) возникает замкнутый контур, в котором под действием переменного магнитного поля индуктируется ток I. Продольное напряжение при этом уменьшается до величины , где Zk – комплексное сопротивление связи экранированного кабеля.}

_{Если затухание в одном экране недостаточно, используют два экрана, наложенные друг на друга и изолированные между собой. При двустороннем заземлении обоих экранов продольное напряжение будет равно}

_{, (5.11)}

_{а при одностороннем заземлении внутреннего экрана и двустороннем заземлении внешнего экрана}

_{, (5.12)}

_{где L – индуктивность перемычки между экранами, C – емкость изоляции между экранами, Z1 и Z2 – комплексные сопротивления внутреннего и внешнего экранов.}

_{Сравнение (5.11) и (5.12) приводит к следующим выводам. Двусторонне заземленный внутренний экран при низких частотах не оказывает сильного экранирующего действия, так как индуктивным сопротивлением перемычки можно пренебречь, и сказывается только сопротивление параллельно соединенных экранов. Напротив, в области высоких частот » имеет место значительно лучшее экранирование, чем при одном экране. При одностороннем заземлении внутреннего экрана наблюдается обратная картина.}

_{Для того чтобы полностью использовать возможности кабельных экранов, необходимо соблюдать следующие правила:}

• _{экраны обычных кабелей и внешние экраны при двойном экранировании должны иметь хорошие контакты (пайка, сварка) с корпусами приборов или стенками экранированных кабин;}

• _{внутренний экран в зависимости от частоты поля помехи следует заземлять с одной или обеих сторон;}

• _{внешний экран нельзя вводить внутрь корпуса прибора (кабины), так как при этом частично теряются экранирующие свойства корпуса (кабины).}
