§ 2 Каменные материалы

_{В процессе укладки камней наблюдаются отходы и потери за счет перерубания кирпича (при кладке углов, простенков, примыкания наружных стен к внутренним). Потери вызываются небрежным складированием и разгрузкой материалов.}

_{Следует отметить, что нормы расхода каменных материалов в значительной степени зависят от условий работ по каменной кладке, характера архитектурного оформления здания, качества материалов, квалификации каменщиков, способа перевязки рядов и т. д.}

_{При строгом соблюдении технических условий на производство кладочных работ и ГОСТа на кирпич и раствор можно получить более или менее стабильные показатели по конструктивному расходу кирпича и раствора, зависящие преимущественно от размеров кирпича и типа конструкции. Для нормирования расхода каменных материалов целесообразно использовать аналитически-расчетный метод. Отходы и потери кирпича можно принимать в размере 1—2% в зависимости от толщины стены и архитектурной сложности конструкции. При кладке стен толщиной в 2 кирпича и более часть боя можно использовать на заполнение междуверстовых рядов.}

_{Пример 33 Определить норму расхода материалов на кладку стен толщиной в 2,5 кирпича при 40%-ной проемности на основе данных графического фотоучета. Материал: кирпич пустотный размером 250×120×138 мм; раствор сложный, марки — 50.}

_{Данные наблюдений приведены в табл. 64.}

_{Решение}

_{Устранимые отходы и потери отсутствуют, следовательно, нормируемый расход материалов можно получить путем суммирования материалов, уложенных в стену, и неустранимых отходов и потерь.}

_{Путем деления нормируемого расхода материалов по каждому наблюдению на соответствующий объем кладки получим норму расхода кирпича и раствора для отдель­ных наблюдений.}

_{Кирпич: Н1 = 210шт.; Н2 = 206 шт.; Н3 = 208 шт.; Н4 = 209шт.;}

_{Н5 = 209шт.; Н6= 208 шт.; Н7 = 206шт.}

_{Раствор: Н1 = 0,17 м}³_{; Н2 = 0,174 м}³_{; Н3 = 0,179 м}³_;

_{Н4 = 0,182 м}³_{; Н5 = 0,179 м}³_{; Н6 = 0,18 м}³_;

_{Н7 = 0,181 м}³_;

Таблица 64

№ наблюдения	Объем вы- полненной кладки, м	Кирпич, шт.		Раствор, м3
		уложено в стену	неустранимые отходы и потери	уложено в стену	неустрани- мые потери
1	7,9	1650	4	1,332	0,008
2	8,0	1647	1	1,384	0,006
3	8,5	1768	2	1,52	—
4	8,4	1753	3	1,518	0,002
5	8,1	1689	4	1,437	0,003
6	8,2	1703	3	1,473	0,002
7	9,0	1852	2	1,625	—
Итого		12 062	19	10,199	0,021

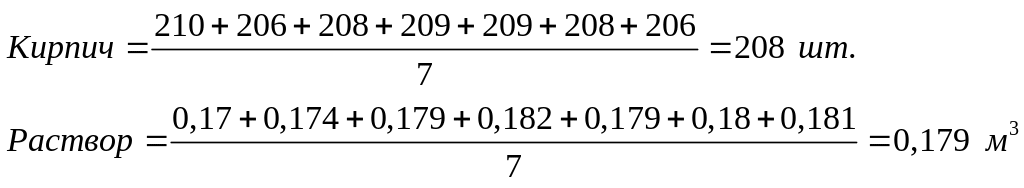

_{Полученные данные свидетельствуют о том, что в по­лученных нормативных показателях больших расхожде­ний нет. Следовательно, искомые нормативы будут равны арифметической середине каждого ряда:}

_{Пример 34. Определить норму расхода материалов на кладку стен толщиной в 2 кирпича с облицовкой с одной стороны облицовочным кирпичом (аналитически расчетным методом).}

_{Размер кирпича 250Х 120X65 мм.}

_{Перевязка облицовочных рядов с кладкой производится через 3 ряда. Стена гладкая, без проемов. Отходы и потери учесть в размере 1—2%.}

_{Решение}

1. _{Определяем размер участка стены объемом в 1 м}³_.

2. _{Количество вертикальных рядов}

3. _{Количество вертикальных облицовочных рядов:}

_{4. Конструктивный расход облицовочного кирпича. Количество кирпича в тычковом ряду:}

_{Количество кирпича в ложковом ряду:}

_{Следовательно, конструктивный расход облицовочного кирпича:}

_{15,1·3,24 + 7,54·9,76 = 123,4 шт.}

_{5. Конструктивный расход кирпича на кладку внут­ренней версты и забутки (при 3-рядной перевязке).}

_{Конструктивный расход верстового кирпича аналоги­чен облицовочному и составляет 123,4 шт.}

_{Забутка: вертикальных рядов—13—3,24 = 9,76 (тыч­ковых) ;}

_{количество кирпича—15,1-9,76=147,3 шт.}

_{Итого: 123,44-147,3 = 270,7 шт.}

_{6. Конструктивный расход раствора:}

_{1 м}³_{-0,25·0,12·0,065·(270,7+ 123,4)=0,23 м}³

3. _{Норма расхода: а) облицовочного кирпича ( отходы и потери-1,5%):}

_{б) обыкновенного (отходы и потери — для внутренней версты — 1 %, для забутки — 0%):}

_{в) раствора (потери 2%)}

_{Упражнения}

_{150 Определить норму расхода материалов на кладку стен толщиной в 1,5 кирпича под расшивку. Стена имеет поясок высотой в 3 кирпича, проемность — 25%. Измери­тель— 1 м}³ _{кладки.}

_{151 Определить норму расхода материалов на кладку прямоугольного столба из обыкновенного кирпича, сечение столба 2}¹_{/2×2 под штукатурку.}

_{152 Определить норму расхода материалов на кладку кирпичных стен с заполнением пустот шлаком. Толщина стены — 2,5 кирпича, проемность — 30%. Кладка — колодцевая.}

_{153 Определить норму расхода материалов на кладку стен из шлакобетонных камней со щелевидными пустотами. Толщина стены 1,5 камня.}

_{154 Определить норму расхода материалов на устройство перегородок из гипсолитовых плит в 2 слоя. Измеритель— 100 м}² _{перегородок.}

_{155 Определить норму расхода материалов на запол нение проемов стеклоблоками с обрамлением из кирпича, при площади обрамления в 25% от площади проема.}
