ВВЕДЕНИЕ

Данный отчет является учебной работой, выполненной в соответствии с учебным планом по группе ИСиА V-4 по дисциплине «Обследование и испытание зданий и сооружений». Целью выполнения отчета являлось ознакомление с методикой обследования технического состояния основных несущих и ограждающих конструкций здания, качественная и количественная оценка объекта, обнаружение дефектов, характера их распространения, определение их природы и установление причинно-следственных связей.

Основание для выполнения работ – задание, полученное на практическом занятии. Объектами обследования являются здания №14 и №15 по улице Привокзальная в микрорайоне Исакогорка. Здания однотипные конструктивно, различия в отделке, наличии пристроек, дефектов и степени износа.

Сроки практики: 4 декабря 2012 – 11 декабря 2012.

Обследование технического состояния основных несущих и ограждающих конструкций выполнялось с использованием визуального и инструментального методов контроля, выполнена фотофиксация конструктивных элементов и дефектов. Инструменты, применяемые при обследовании: рулетка.

1 ОБЩИЕ СВЕДЕНИЯ ОБ ОБСЛЕДУЕМОМ ЗДАНИИ

Обследуемый объект расположен в Исакогорке, ул. Привокзальная, д. 15, представляет собой одноэтажное жилое деревянное здание с продольными и поперечными несущими стенами (рисунок 1).

а)

б)

в)

г)

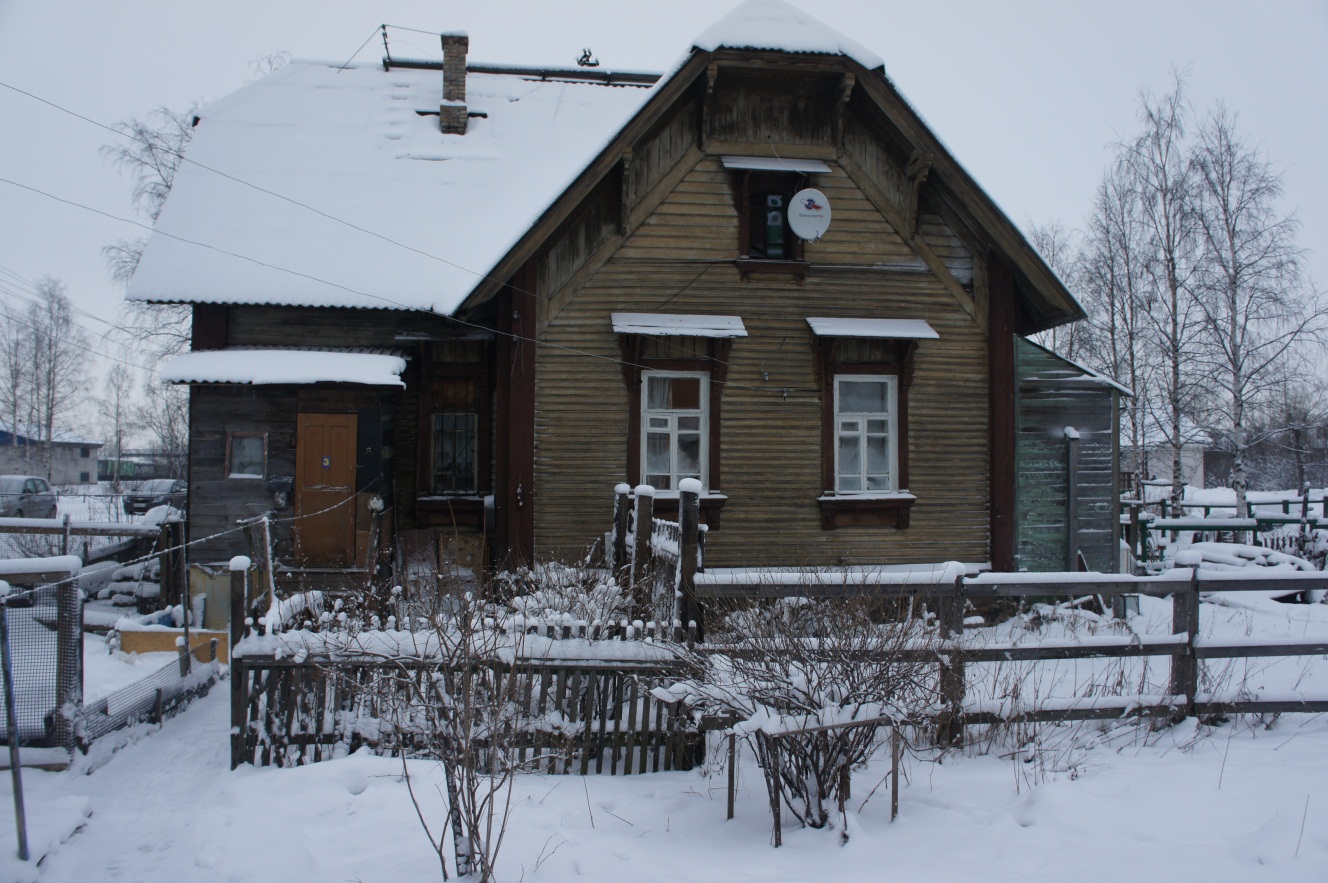

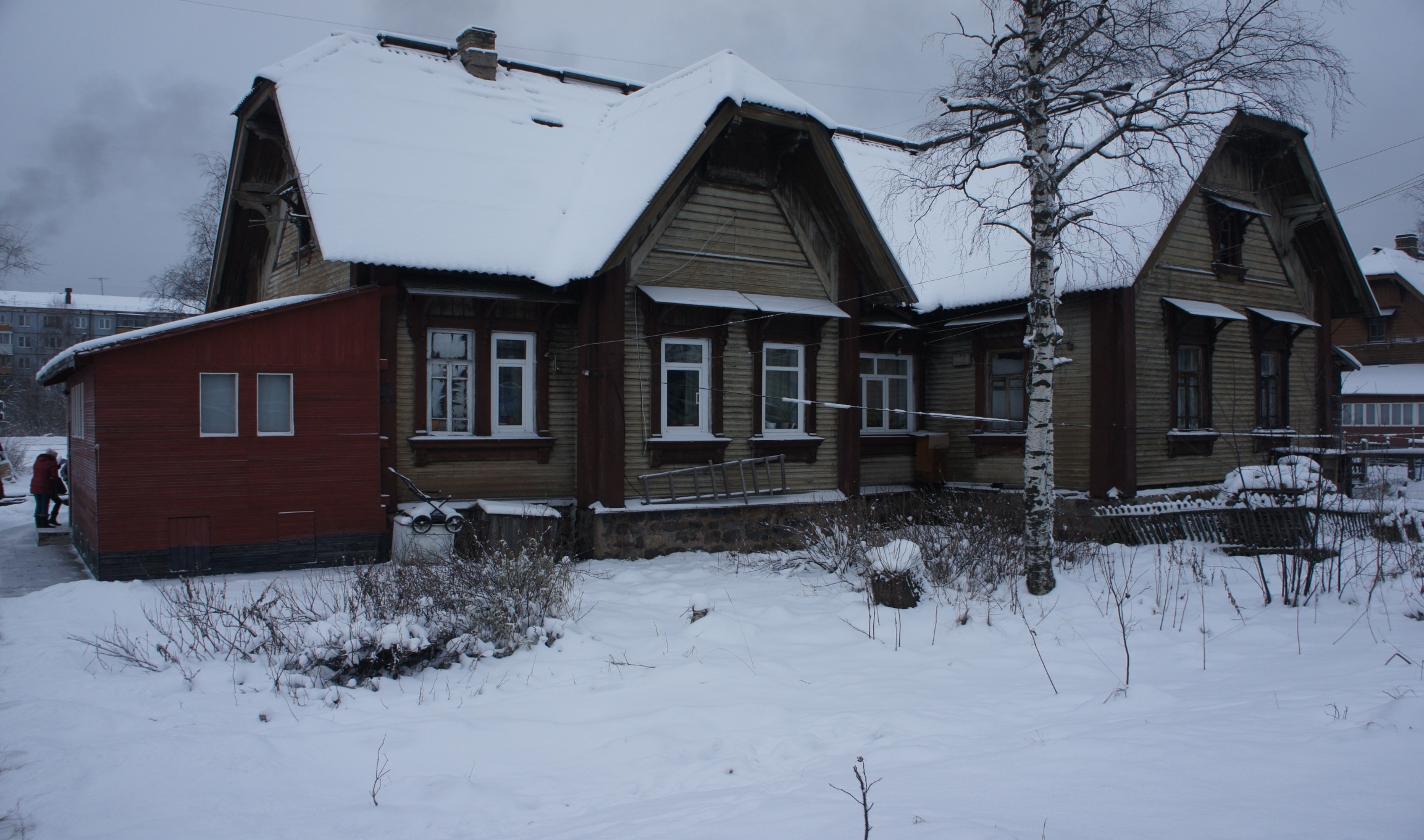

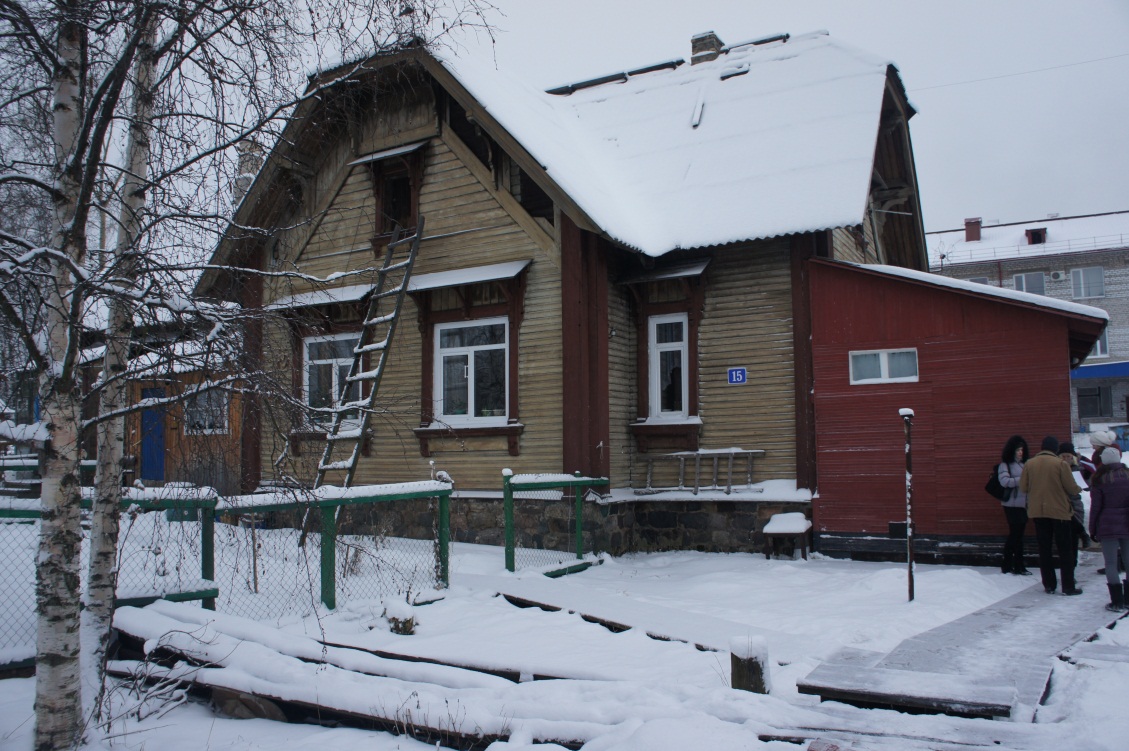

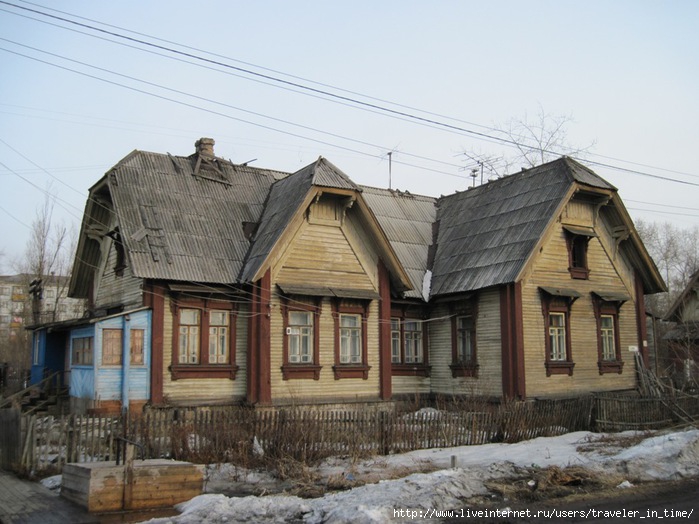

Рисунок 1 - Дом по адресу ул. Привокзальная, 15 –а) восточный фасад, б) – западный фасад в)- восточный фасад, г)– южный фасад .

а)

б)

в)

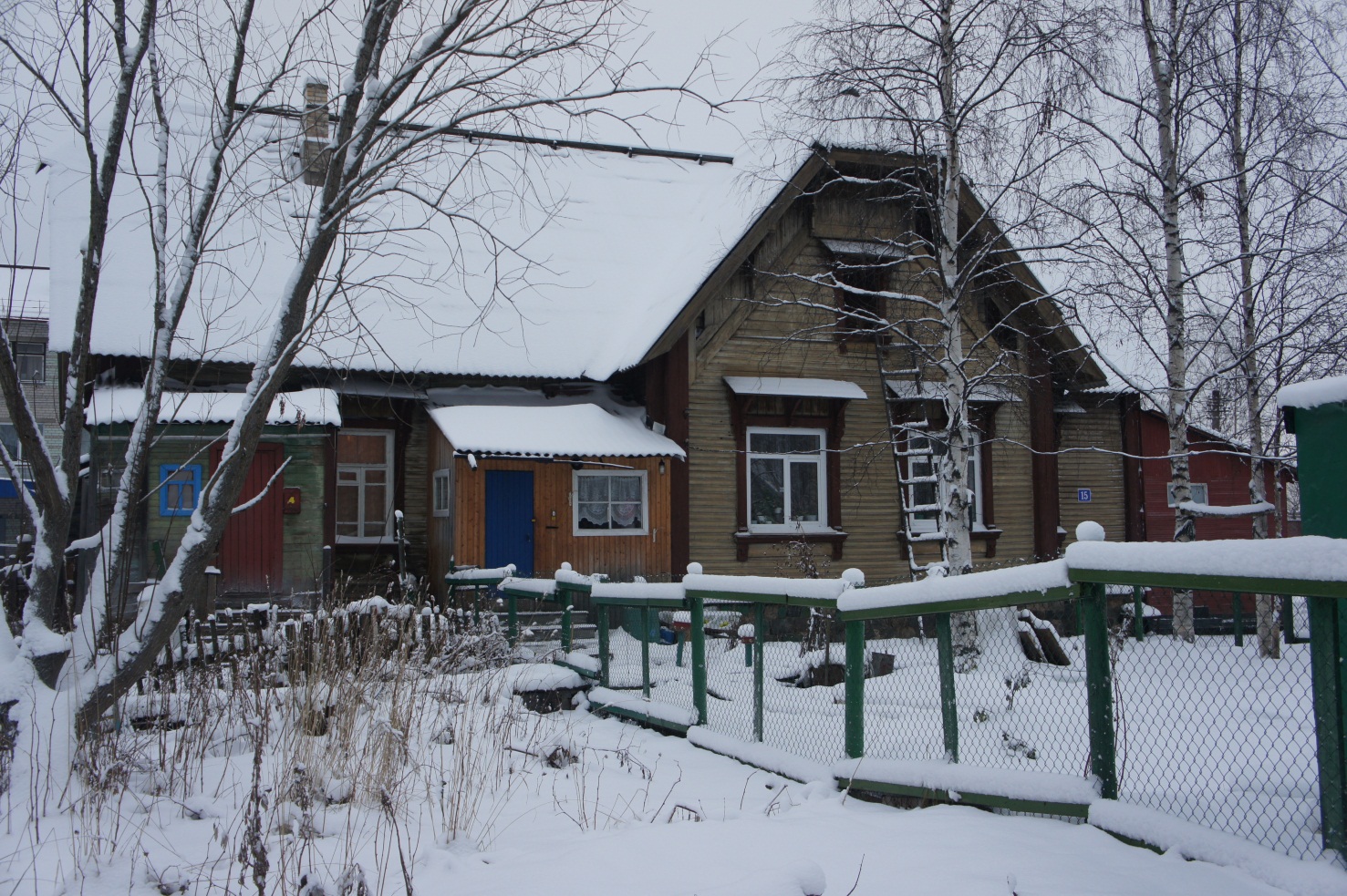

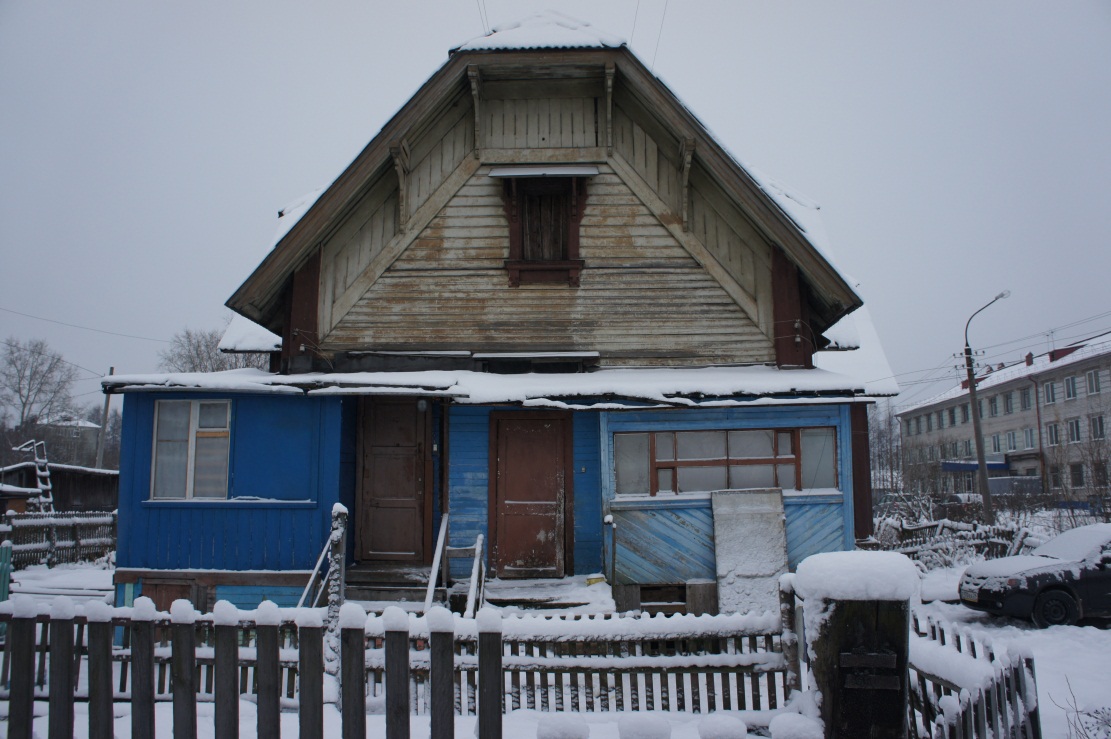

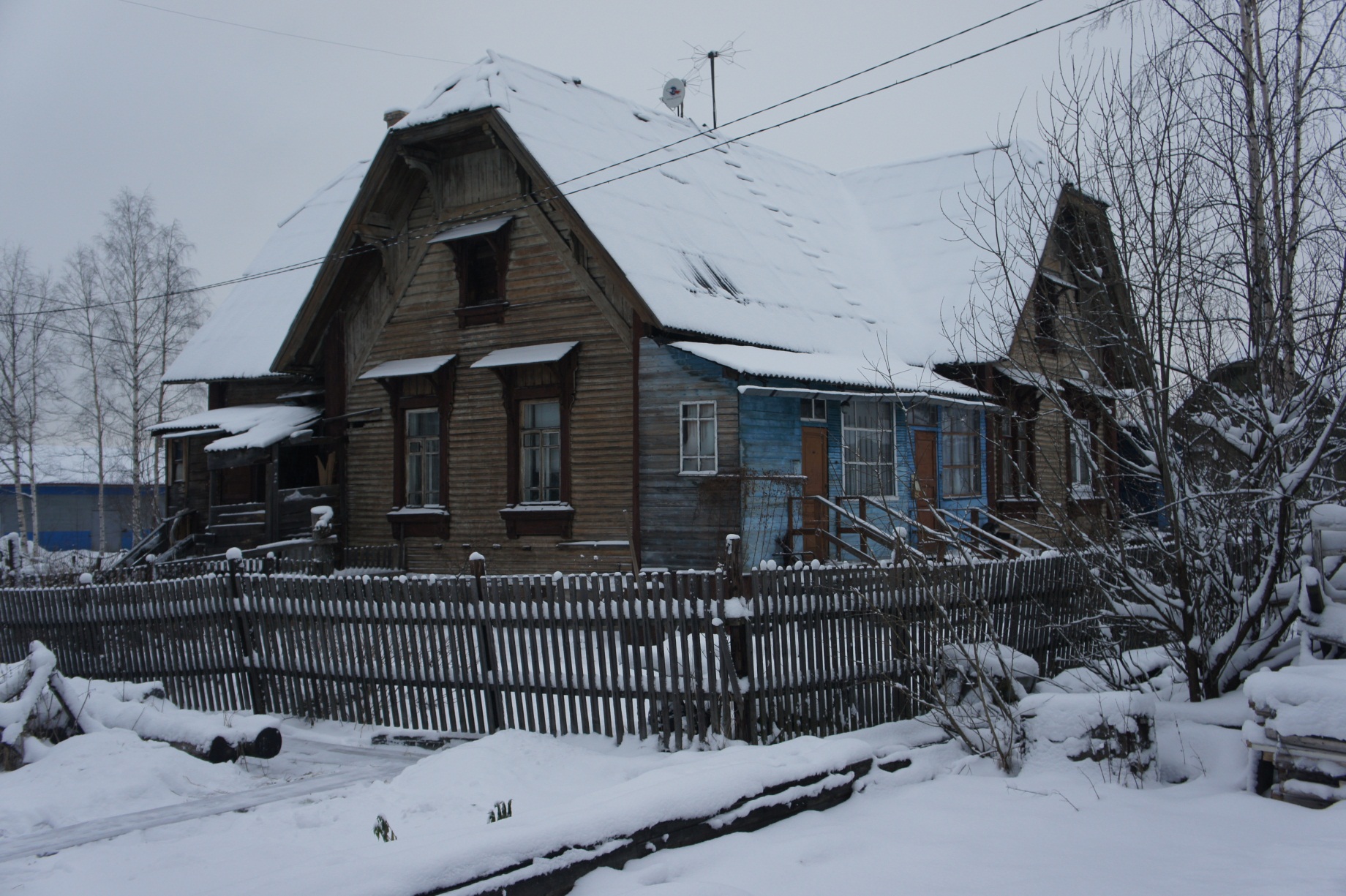

Рисунок 2 - Дом по адресу ул. Привокзальная, 14 –а) западный фасад, б) – северный фасад в)- южный фасад.

Опорный план, фасады и план зданий представлены в Приложениях Д, Е.

Кровля зданий – двухскатная вальмовая по деревянным наклонным стропилам с кровельным покрытием из асбестоцементных волнистых листов.

Наружные стены выполнены из тесаного бревна сечением 35х35 см. Стены наружные обшиты окрашенной доской. Обшивка выполнялась приблизительно во второй половине 20 века. Перекрытия выполнены деревянными балочными.

Фундамент – бутобетонный, ленточный под несущими стенами.

Отопление печное, центральное холодное водоснабжение, привозной газ. Нарушена кладка печной трубы.

2 ИСТОРИКО-АРХИТЕКТУРНЫЙ АНАЛИЗ

Исакогорка – железнодорожная станция Северной железной дороги. Начальное название Исакова гора известно с 1546 года, по упоминаниям в монастырских летописях. Местность, на которой впоследствии расположилась станция, принадлежала Сийскому монастырю. Однако, цивилизация и бурное переустройство пришло на Исакову гору только с появлением проекта о строительстве железной дороги Вологда - Архангельск.

Первые дома появились к 1890 году, активное строительство железной дороги началось в 1894 году. Основной жилой комплекс был застроен в 1896 – 1897 годах. Градостроительным проектом станции Вологодско - Архенгельской железной дороги занимались архитекторы Л.Н. Кекушев и И.А. Иванов-Шиц. Благодаря их проектам, в Исакогорке представлены одни из первых деревянных домов в стиле модерн.

В 1914 – 1915 годах железную дорогу начали перешивать на широкую колею и строить новые здания, в том числе комплекс зданий на улице Железнодорожной, обследованием которых занималась наша группа.

Судя по стилистическим характеристикам, при строительстве обследуемого дома, продолжали первоначальную архитектуру основного жилого комплекса Исакогорки, построенного по проектам Л.Н. Кекушева и И.А. Иванова-Шица. Об этом нам говорит, например, наличие вальмовой крыши. Но в то же время дом более простой в плане, декор не такой сложный, как у зданий, построенных в 1896 - 1897 гг.

У зданий с различных сторон имеются более поздние пристройки (рисунки 3,4):

а)

б)

в)

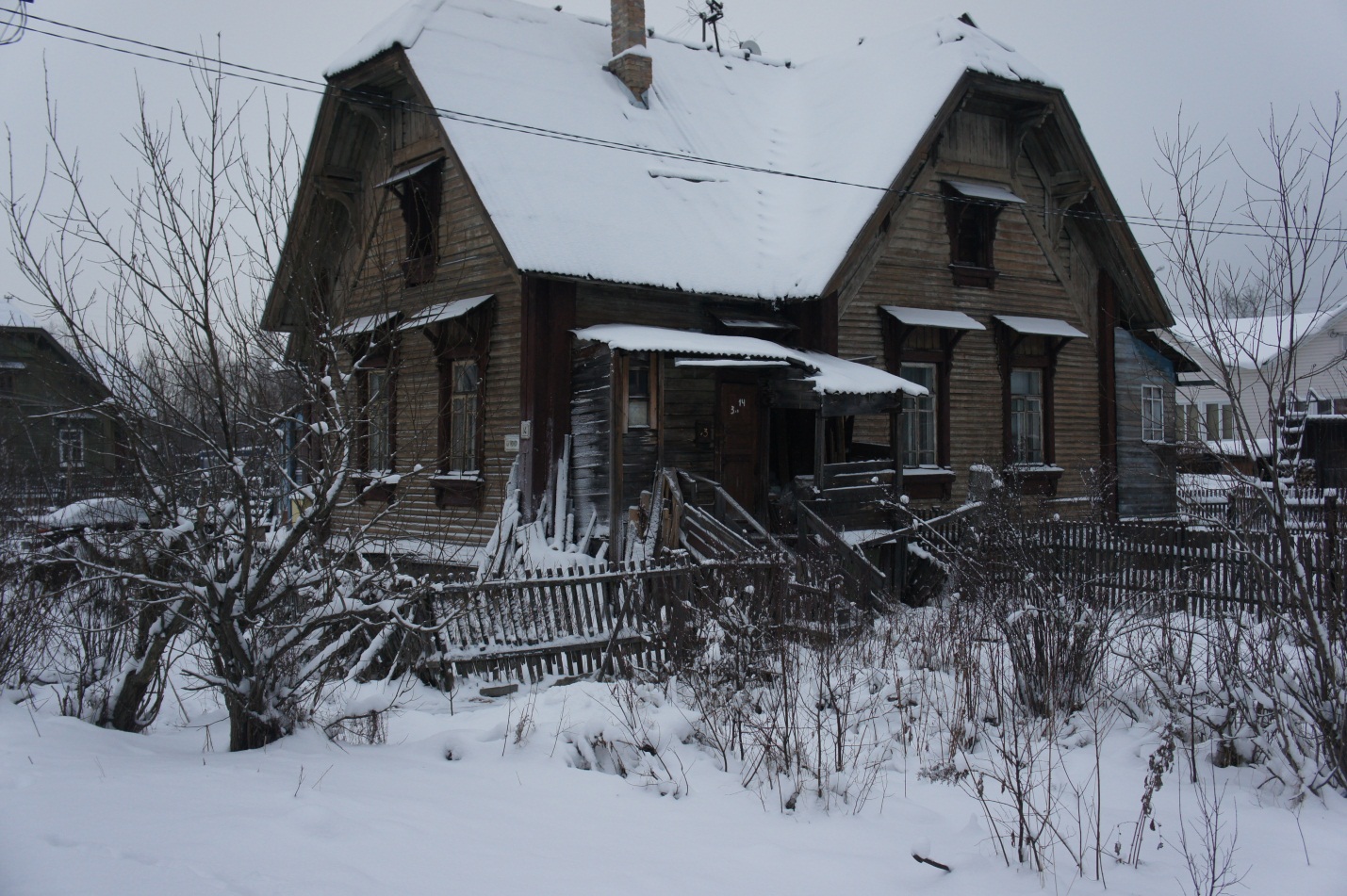

Рисунок 3 – Пристройки здания № 14. а) - Со стороны северного фасада.

б) - Крыльцо с южной стороны. в) – Со стороны восточного фасада.

а)

б)

в)

Рисунок 4 – Пристройки здания № 15. а) - Со стороны северного фасада.

б) – С восточной стороны. в) – Со стороны южного фасада.

3 ОСМОТР ТЕХНИЧЕСКОГО СОСТОЯНИЯ ЗДАНИЯ

Акт технического состояния здания приведен в Приложении А.

3.1 Термины и определения, применяемые при составлении актов и ведомостей, согласно [4]:

Дефект - отдельное несоответствие конструкций какому-либо параметру, установленному проектом или нормативным документом (СНиП, ГОСТ, ТУ, СН).

Повреждение - неисправность, полученная конструкцией при изготовлении, транспортировании, монтаже или эксплуатации.

Исправное состояние - категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся отсутствием дефектов и повреждений, влияющих на снижение несущей способности и эксплуатационной пригодности.

Работоспособное состояние - категория технического состояния, при которой некоторые из численно оцениваемых контролируемых параметров не отвечают требованиям проекта, норм и стандартов, но имеющиеся нарушения требований, например, по деформативности, а в железобетоне и по трещиностойкости, в данных конкретных условиях эксплуатации не приводят к нарушению работоспособности, и несущая способность конструкций, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно работоспособное состояние - категория технического состояния конструкций, при которой имеются дефекты и повреждения, приведшие к некоторому снижению несущей способности, но отсутствует опасность внезапного разрушения и функционирование конструкции возможно при контроле ее состояния, продолжительности и условий эксплуатации.

Недопустимое состояние - категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся снижением несущей способности и эксплуатационных характеристик, при котором существует опасность для пребывания людей и сохранности оборудования (необходимо проведение страховочных мероприятий и усиление конструкций).

Аварийное состояние - категория технического состояния строительной конструкции или здания и сооружения в целом, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения (необходимо проведение срочных противоаварийных мероприятий).

3.2 Причины и факторы разрушения

Причины износа различны и иногда воздействуют параллельно. Сюда входят: влияние погодных условий, старение, или так называемая усталость конструкций и материалов, конструктивные дефекты, неправильная эксплуатация и механические повреждения строения или его частей, а также некачественный текущий ремонт. Чем дольше не проводился ремонт, тем больше он требует материальных затрат и удлиняет сроки его проведения.

Здание подвергается неблагоприятным воздействиям атмосферы и ее составляющих: воды, мороза, тепловых колебаний, ветра. Вода воздействует на конструкцию и материалы своими физическими и химическими факторами. Воздействие физических свойств воды заключается в том, что она проникает в поры и полости конструкций, где зимой замерзает и, увеличиваясь в объеме, разрушает конструкции. Воздействие химических свойств воды проявляется в выщелачивании окисла кальция из цементного раствора и бетона. Дождевая вода может содержать также и кислоты из отработанных газов, которые являются причиной преждевременной коррозии металлических частей объектов. Деревянные конструкции под влиянием воды набухают и увеличиваются в объеме, что может вызвать разрушение кладки.

Если к деревянной конструкции недостаточен приток воздуха и света, при определенной температуре могут возникнуть благоприятные условия для развития дереворазрушающих грибков. Под воздействием дождевой воды нарушается поверхность наружной кладки, а увлажненная кладка обладает пониженной теплоизоляцией. Влажная кладка со временем теряет несущую способность, снижая тем самым статическую прочность конструкции. На увлажненных стенах появляется плесень, они загрязняются, помещение с влажными стенами становится непригодным для жилья. В сыром помещении портятся мебель и прочее оборудование жилья.

Сырость воздействует на несущую способность почвы. Поэтому необходимо, чтобы глубина фундамента объекта превышала уровень возможного промерзания почвы. Фундамент может быть разрушен подтеканием под него воды из поврежденных водосточных труб, водопровода или канализации.

Несущие наружные стены подвержены чередующемуся воздействию тепла и мороза, сухого и влажного воздуха. Несущие конструкции разрушаются также в том случае, если они перегружены достройкой или иным дополнительным неправильным изменением конструкции.

У деревянных перекрытий необходимо избегать увеличения постоянной и полезной нагрузок, в основном при замене полов, при размещении мебели и т.п. Необходимо также предохранить деревянные потолочные перекрытия от промокания, поскольку сырой древесине угрожает гниение. Следует учитывать и усталость деревянных конструкций кровли, вызванную различными причинами, например, чередующимся утяжелением и облегчением крыши от снега, от воздействия резких порывов ветра, от перемены сухой и влажной погоды, недостаточной прочностью несущих частей кровли, особенно опор и стропил. Дефекты могут возникнуть и при недостаточном проветривании чердачного помещения.

Главным вредителем дерева являются грибки, плесень, древоточцы и огонь. Гниение не возникает, если влажность дерева не превышает 20%. Биологическим вредителям дерево может быть подвержено еще в лесу после повалки, в складах и при строительстве. Древоразрушающий грибок снижает его крепость и тем самым разрушает постройку. Грибкам для роста необходима соразмерная влажность, тепло и достаточное количество воздуха (примерно 20% объема дерева). Температура от 25 до 30 ⁰С поддерживает рост грибков. Если в постройке чувствуется запах грибов, необходимо тщательно осмотреть все деревянные части строения, полы, потолки, лестницы, кровлю и т. д. Каждую вздувшуюся доску, особенно если на ней имеется повреждение покраски, надо простучать и определить, нет ли там пустот. Можно проверить и ножом: если нож входит легко и без труда выходит, то дерево поражено грибком. Качество дерева можно определить и так: концом ножа отколоть щепку, если щепка отломится коротким тупым концом, то дерево плохое, а если щепка откалывается с трудом, то оно здоровое. Грибок устраняется с большим трудом и расходами. Прежде всего, надо быстро ликвидировать подверженный действию грибка элемент деревянной конструкции. Все места вокруг него тщательно очистить, удалить штукатурку, продезинфицировать кладку фунгицидными средствами и заменить насыпку под полом, если он также поврежден грибком.

4 ДАННЫЕ ОБ ОСНОВНЫХ ДЕФЕКТАХ ЗДАНИЯ

Дефектная ведомость приведена в Приложении Б.

Дефекты представлены на рисунках 5 - 9.

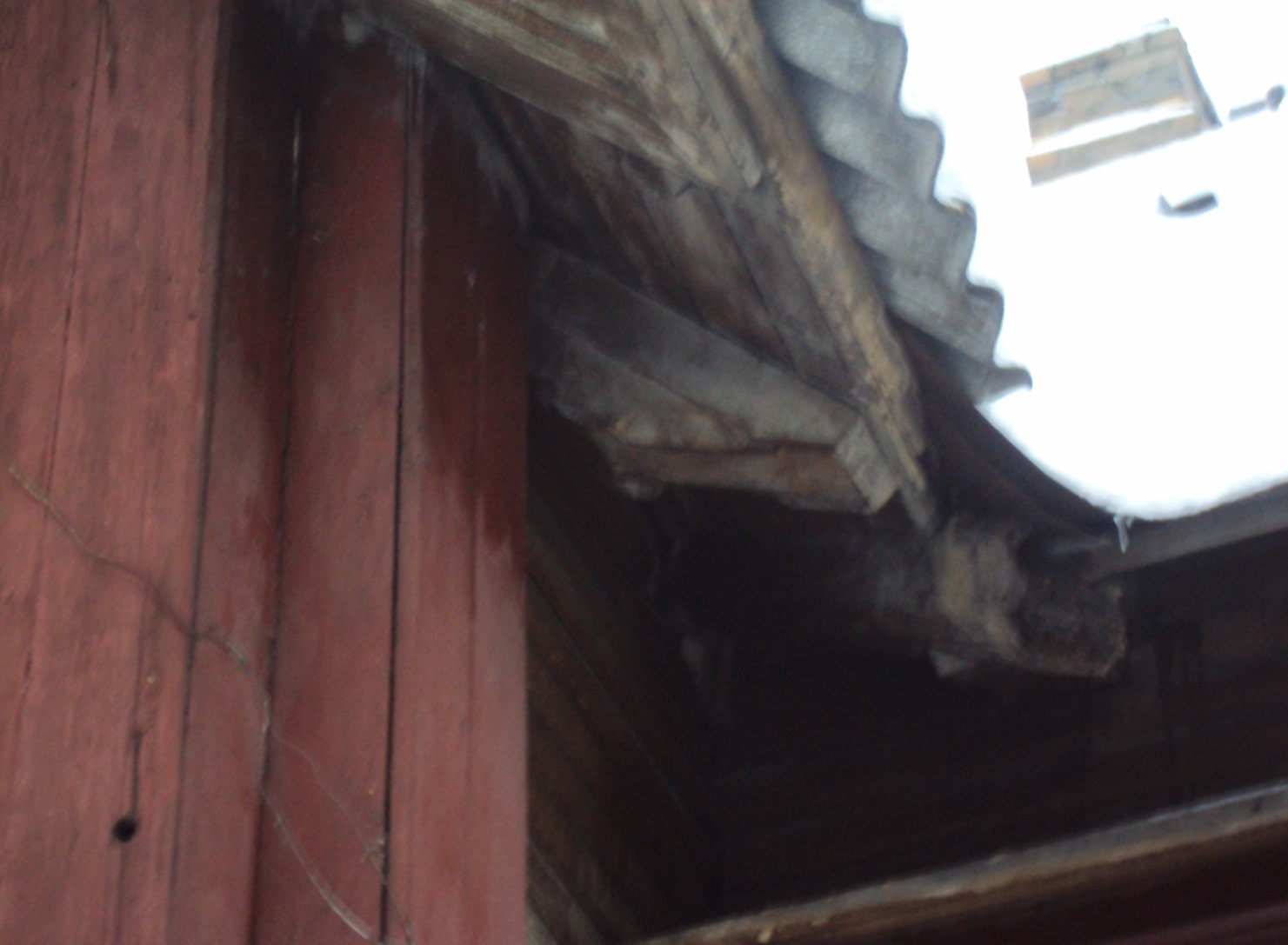

Рисунок 5 - Стропильная балка, пораженная грибком. Дом № 15.

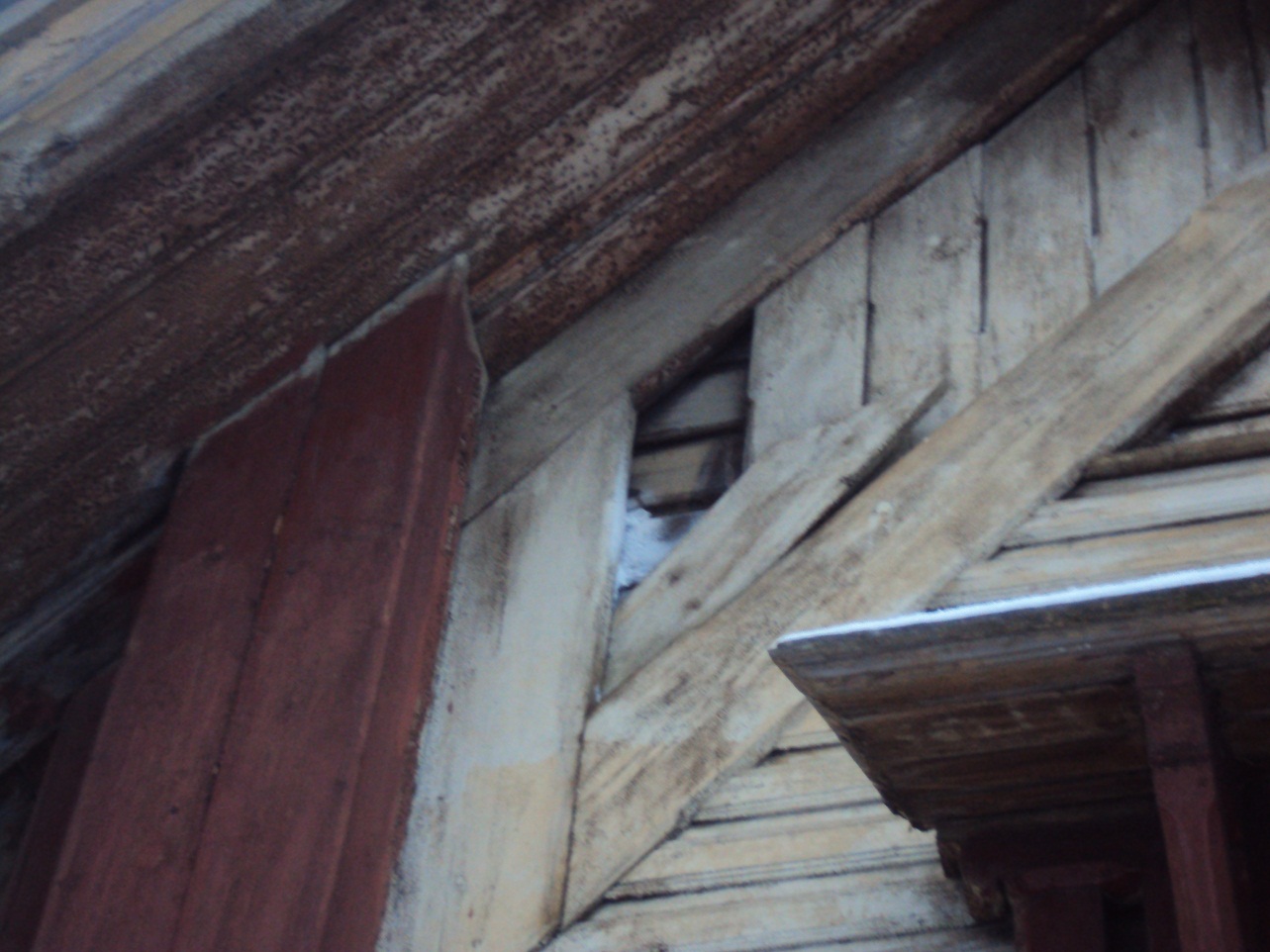

Рисунок 6 – Нарушение целостности наружной облицовки. Дом № 15.

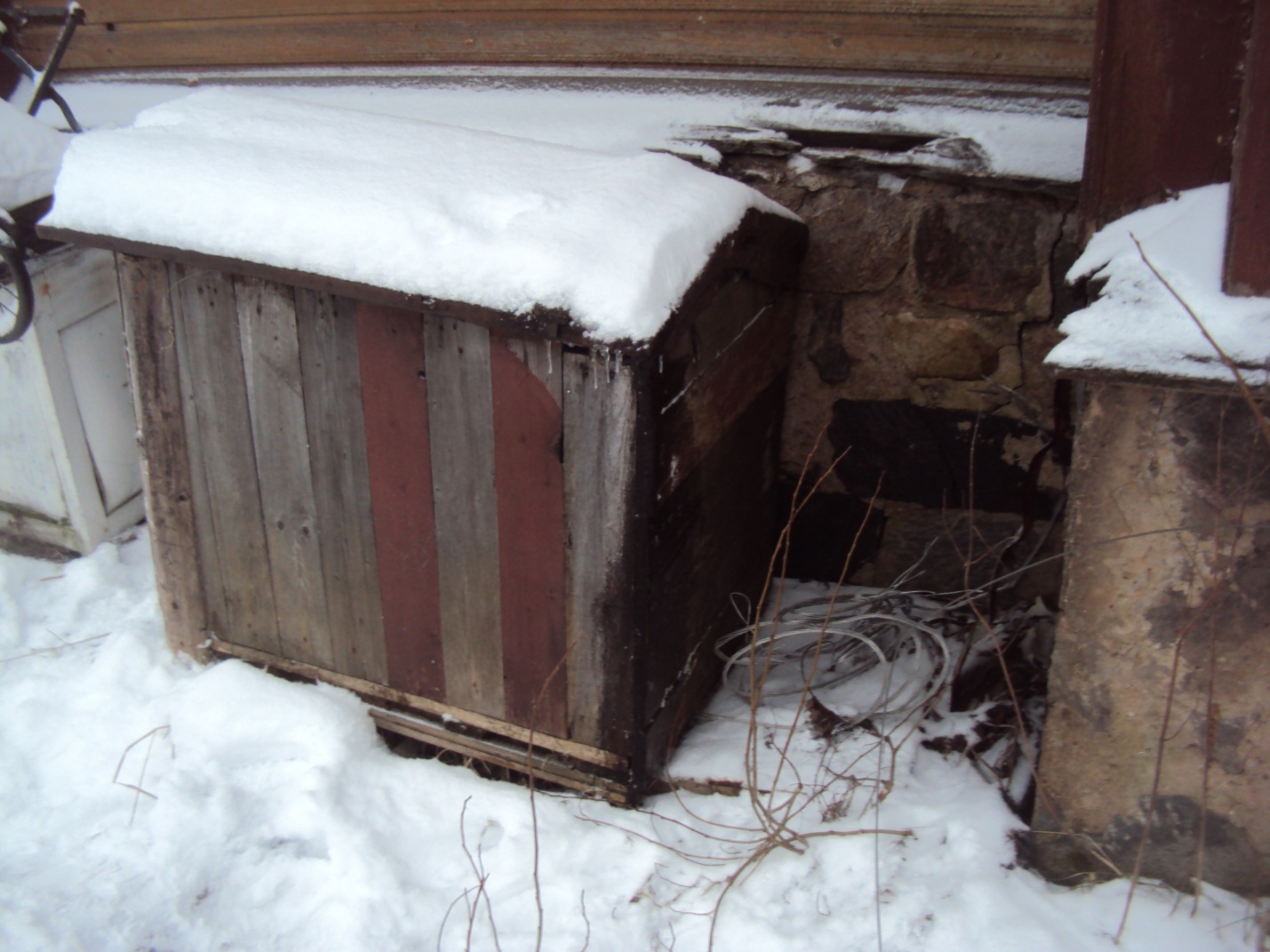

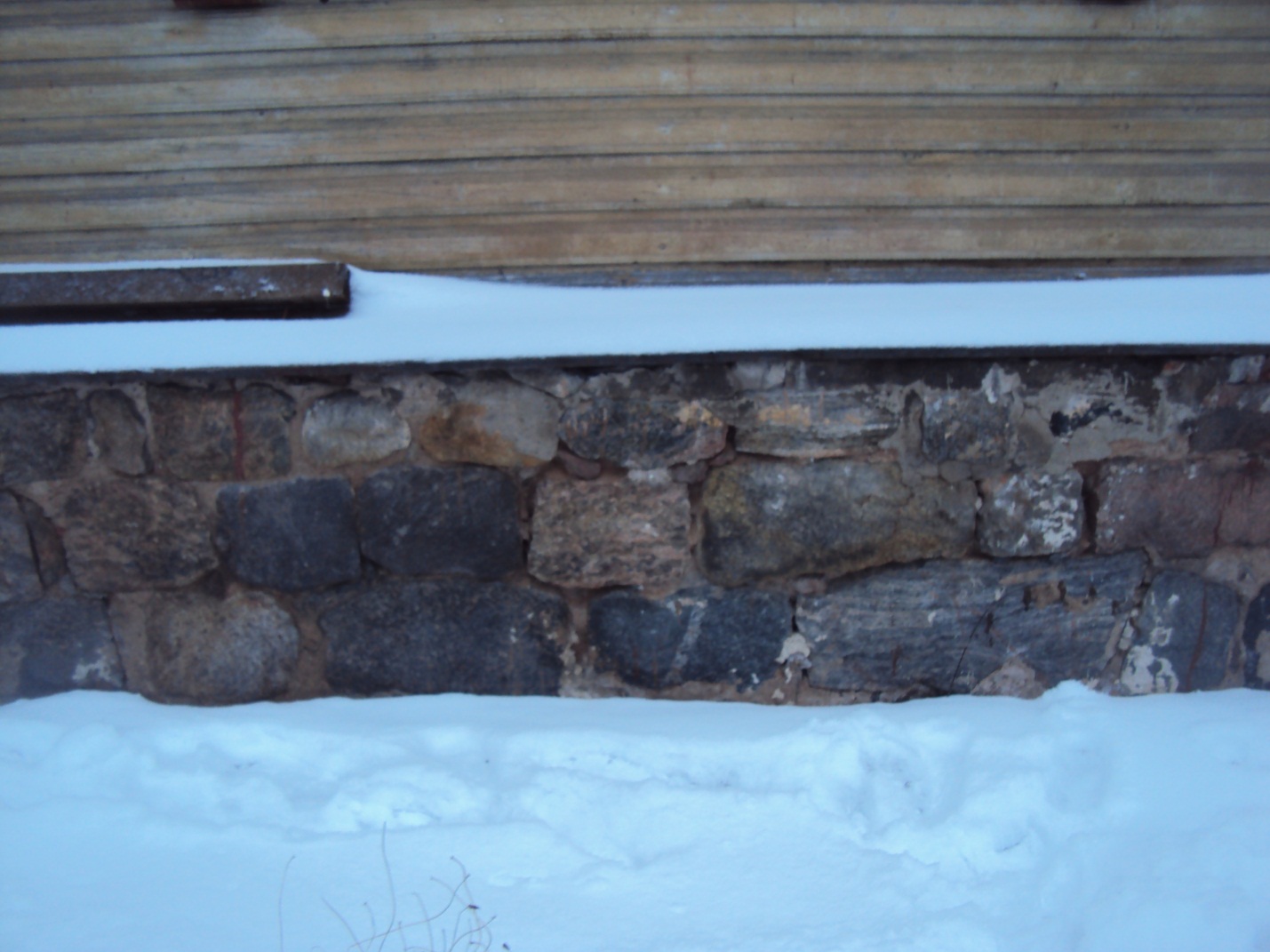

Рисунок 7 – Трещины в бутобетонном фундаменте. Дом № 15.

Рисунок 8 – Нарушение целостности карниза фундамента. Дом № 15.

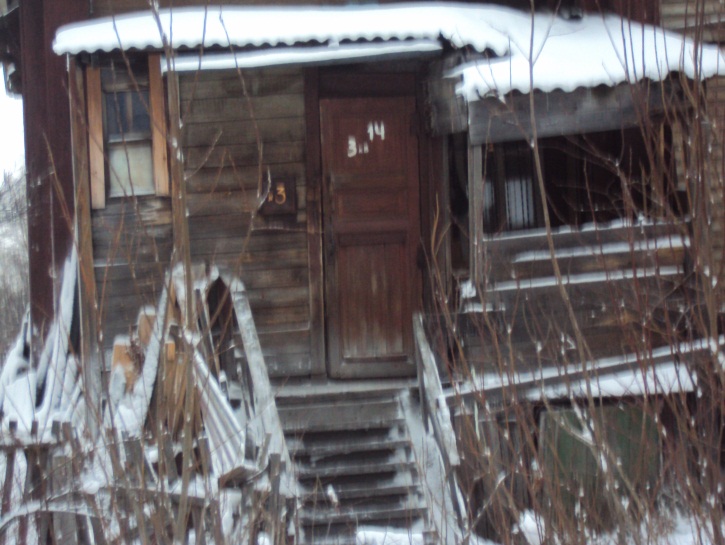

Рисунок 9 – Перекос крыльца. Дом № 14.

5 ЗОНДАЖИ

Зондажи выполнялись по фактическому состоянию здания для того, чтобы увидеть конструкцию стен, материалов, из которых они выполнены, техническое состояние стен.

Лист технического обследования №1 (зондаж №1), расположение которого указано на рисунке 10, представлен в Приложении В.

Лист технического обследования №2 (зондаж №2), расположение которого указано на рисунке 11, представлен в Приложении Г.

ЗАКЛЮЧЕНИЕ

Основные несущие и ограждающие конструкции жилых зданий по адресу ул. Привокзальная №14, №15 находятся в удовлетворительном состоянии. Требуется выполнение ремонтных работ в соответствии с проектом, разработанным лицензированной организацией с учетом наших рекомендаций, а также нормативных требований.

Сделаны выводы о необходимых реставрационных мероприятиях:

- ремонт и усиление фундаментов;

- устройство новых крылец, замена облицовки цоколя;

- утепление фасада, частичная или полная замена облицовки;

-восстановление проектного положения стен, выравнивание стен, восстановление перегородок;

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1 Федеральный закон от 25.06.2002 N 73-Ф3 «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации»

2 Федеральный закон от 29.12.2006 N 258-Ф3 «О внесении изменений в отдельные законодательные акты Российской Федерации в связи с совершенствованием разграничения полномочий»

3 СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения

4 СП 13-102-2003. Правила обследования несущих строительных конструкций зданий и сооружений

5 СРП-2007. Свод реставрационных правил. «Рекомендации по проведению научно-исследовательских, изыскательских, проектных и производственных работ, направленных на сохранение объектов культурного наследия (памятников истории и культуры) народов Российской Федерации», Москва 2007

6 СНиП II-25-80. Деревянные конструкции

7 Пособие к МГСН 2.07-01. Обследование и мониторинг при строительстве и реконструкции зданий и подземных сооружений

8 МГСН 2.10-04. Предпроектные комплексные исследования и мониторинг зданий и сооружений для восстановления, реконструкции и капитального ремонта

Электронные источники:

http://www.edu.severodvinsk.ru/after_school/obl_www/2008/work/veselkov/stanciya. htm

ПРИЛОЖЕНИЕ А

АКТ

Технического состояния выявленного объекта культурного значения

Мы, нижеподписавшиеся, Калининская Н.А., Попова М.А., Буторина Л.В., Аверкиева К.В, Поспелова Т.А., Дроздюк К.В, Задорожный Д.М. составили настоящий акт о том, что 4.12.12 нами произведен технический осмотр выявленного объекта культурного значения – жилой дом, расположенный по адресу ул. Привокзальная д. №14.

В результате осмотра установлено:
