Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
Томский государственный архитектурно-строительный университет
Кафедра «ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА»
Курсовой проект:
«МОНТАЖ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ МНОГОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ»
Расчетно-пояснительная записка.
Выполнил: студент группы 119.6
Гудков С.И.
Проверил: Новостройный А.А.
Томск 2012
Содержание
1. Компоновка и характеристика здания, исходные данные 3
2. Спецификация сборных конструкций 4
3. Стыковые соединения сборных конструкций 5
4. Ведомость объемов работ 8
5. Ведомость монтажных приспособлений, инвентаря и инструмента 9
6. Калькуляция затрат труда и машинного времени 10
7. Выбор методов и технологических схем монтажа зданий 13
8. Расчет технологических параметров монтажных кранов 14
9. Технико-экономическое обоснование принятых методов и схем монтажа 15
10. Расчет транспортных средств 16
11. Описание принятой технологии монтажа здания 19
12. Контроль качества монтажных работ 21
13. Материально-технологический ресурс 24
14. Безопасность труда 28
15. Расчет технико-экономических показателей 32
16. Список используемой литературы 33
1. Компоновка и характеристика здания, исходные данные
Исходные данные:
Задание №28
Район строительства – Кемерово
Начало производства работ – 1 июня
Продолжительность работ – по графику
Способ доставки конструкций и материалов – автотранспорт
Расстояние транспортирования конструкций- 6 км.
Дороги – асфальт, категория 3
Число смен работы в сутки - 2

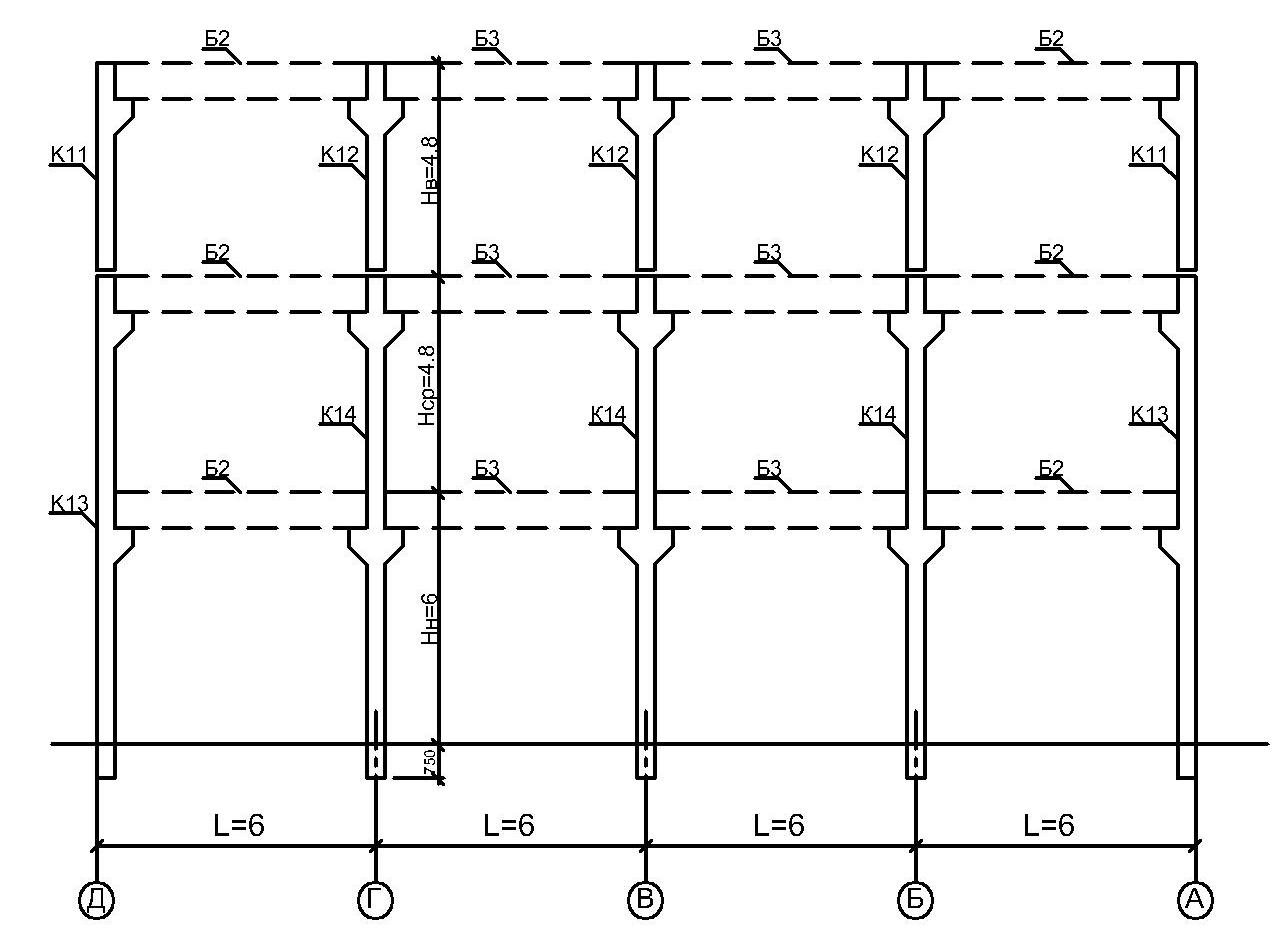

Конструктивная схема возводимого здания

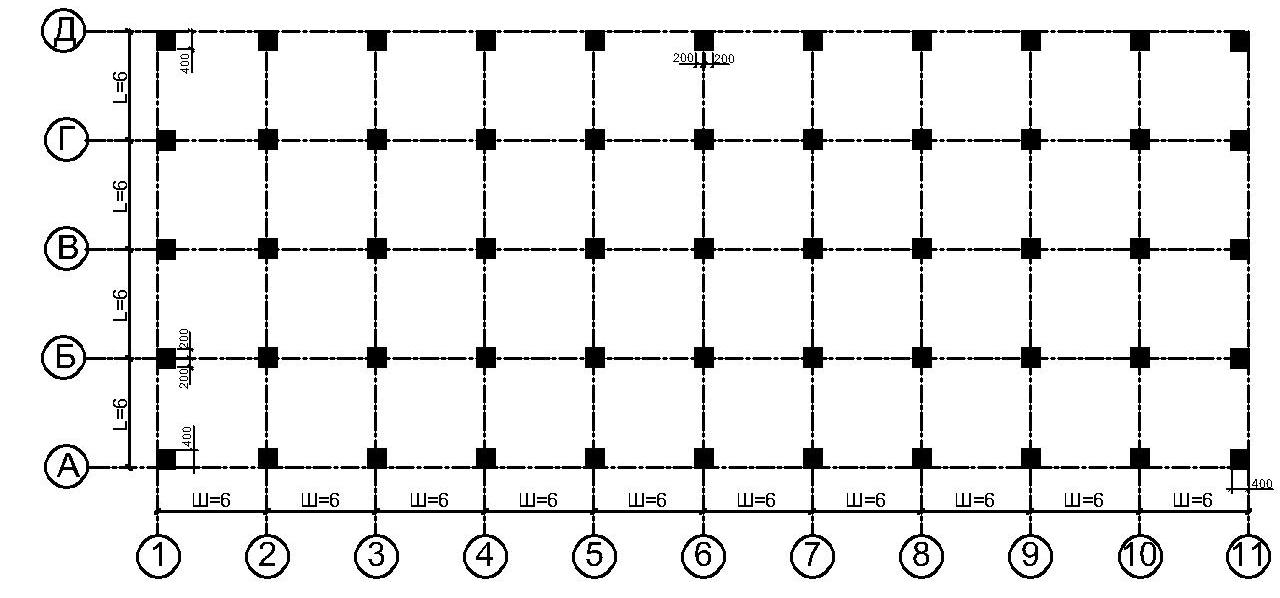

План здания
Описание:
Промышленное здание в 3 этажа, сетка колон 6х6 м.,4 пролета по 6 м., длина здания 60м.
2. Спецификация сборных железобетонных конструкций
Таблица 1
СПЕЦИФИКАЦИЯ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ |
|||||||
Наименование элементов, обозначение |
Размеры, мм |
Масса одного элемента, т |
Кол-во эл-ов на здание |
Объем бетона, м3 |
|||
Длина |
Ширина |
Высота |
одного |
на здание |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Колонна крайнего ряда: |
|
|
|
|
|
|
|
К-11 |
3720 |
400 |
400 |
1,7 |
22 |
0,68 |
14,96 |
К-13 |
11230 |
400 |
400 |
4,8 |
22 |
1,92 |
42,24 |
Колонна среднего ряда: |
|
|
|
|
|
|
|
К-12 |
3720 |
400 |
400 |
1,8 |
33 |
0,72 |
23,76 |
К-14 |
11230 |
400 |
400 |
5,2 |
33 |
2,08 |
68,64 |
Ригели: |
|
|
|
|
|
|
|
Б-2 |
5280 |
650 |
800 |
4,2 |
66 |
1,7 |
112,2 |
Б-3 |
5480 |
650 |
800 |
4,4 |
66 |
1,78 |
117,48 |
Плиты перекрытий: |
|
|
|
|
|
|
|
П-1 |
5550 |
1500 |
400 |
2,2 |
360 |
0,89 |
320,4 |
П-2 |
5050 |
1500 |
400 |
2 |
90 |
0,81 |
72,9 |
П-3 |
5550 |
750 |
400 |
1,5 |
48 |
0,60 |
28,8 |
П-4 |
5050 |
750 |
400 |
1,4 |
12 |
0,55 |
6,6 |
