1. Исходные данные.

Объект разработки – 3-х этажное жилое здание.

В кухне и санузле отдельные каналы;

Кухня газифицирована;

Параметры воздуха в помещениях принимаем в соответствии с

ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»:

Наименование помещения	Температура воздуха tв, °С	Плотность воздуха ρ кг/м3
Кухня	15	1,2
Совмещенный санузел	25	1,2

Температура наружного воздуха t_н=5 °С (ρ =1,27 кг/м3);

Кратность воздухообмена:

- кухня газифицированная V=60 м³, V =3*60=180 м³/ч;

- совмещенный санузел V=50 м³/ч;

2. Введение.

Вентиляция в жилых зданиях осуществляется по наиболее простым схемам, которыми являются системы естественной вентиляции, не требующие сложного оборудования и расхода электроэнергии. Воздух в системе перемещается под действием естественного давления, возникающего вследствие разности плотностей холодного наружного и теплого внутреннего воздуха.

Воздух удаляется из тех помещений, где происходит наибольшее выделение вредностей. Для этого в каждой квартире предусматриваются вытяжные каналы из кухни, ванной комнаты и туалета или совмещенного санузла. Приток воздуха предусматривается неорганизованный через неплотности в ограждающих конструкциях.

Из помещений воздух отводится в каналы через жалюзийные решетки, устанавливаемые на расстоянии 0,2–0,5 м от потолка. Жалюзийные решетки могут быть с неподвижными или подвижными жалюзи. Последние позволяют регулировать расход воздуха. Решетки имеют стандартные размеры: 100х150; 150х200; 2х300; 250х350; 300х450 мм и др.

Вертикальные вентиляционные каналы устраивают только во внутренних кирпичных стенах. Размеры таких каналов должны соответствовать размерам кирпича (140 х 140 мм, 140х 270 мм и т. п.). Минимальное расстояние между каналами из однородных помещений – полкирпича, разнородных – один кирпич.

3. Аэродинамический расчет:

   1. Аэродинамический расчет системы вентиляции кухни.

Участок 1.

Подбор жалюзийной решетки:

Площадь поперечного сечения жалюзийной решетки определяется по формуле:

; (1)

– расход воздуха м³/ч, принимаем =180 м³/ч;

- скорость движения воздуха м/с, принимается в приделах 0,5…1 м/с; (для расчета принимаем υ=1 м/с)

По приложению 6 [2] принимаем стандартную площадь поперечного жалюзийной решетки: =0,0405 м² с размерами a x b = 200 x 350;

Определяем действительную скорость, подставив в формулу (1) стандартную площадь поперечного сечения канала:

Действительная скорость =1 м/с находится в приделах 0,5…1 м/с, следовательно жалюзийная решетка подобрана верно.

Подбор канала:

Площадь поперечного сечения воздуховода определяется по формуле:

;

– расход воздуха м³/ч, принимаем =180 м³/ч;

- скорость движения воздуха м/с, принимается в приделах 0,5…1 м/с; (для расчета принимаем υ=0,5 м/с)

По приложению 5 [2] принимаем стандартную площадь поперечного сечения для каналов из кирпича: =0,073 м² (a x b = 270 x 270);

Определяем действительную скорость в канале, подставив в формулу (1) стандартную площадь поперечного сечения канала:

Действительная скорость υ =0,68 м/с находится в приделах 0,5…1 м/с, следовательно, канал подобран, верно.

Находим эквивалентный диаметр канала:

(2)

а , b - размеры канала.

Абсолютную эквивалентную шероховатость материала (k_э) принимаем по приложению 10 [2]. Для кирпича k_э= 4,0 мм.

Поправочный коэффициент на шероховатость (n) принимаем по приложению 11 [2]. При k_э= 4,0 мм и υ =0,68 м/с, n=1,33 мм.

Удельные потери на трение (R) определяем по приложению для расчета воздуховодов [3]. При , υ =0,68 м/с , R =0,03 Па/м.

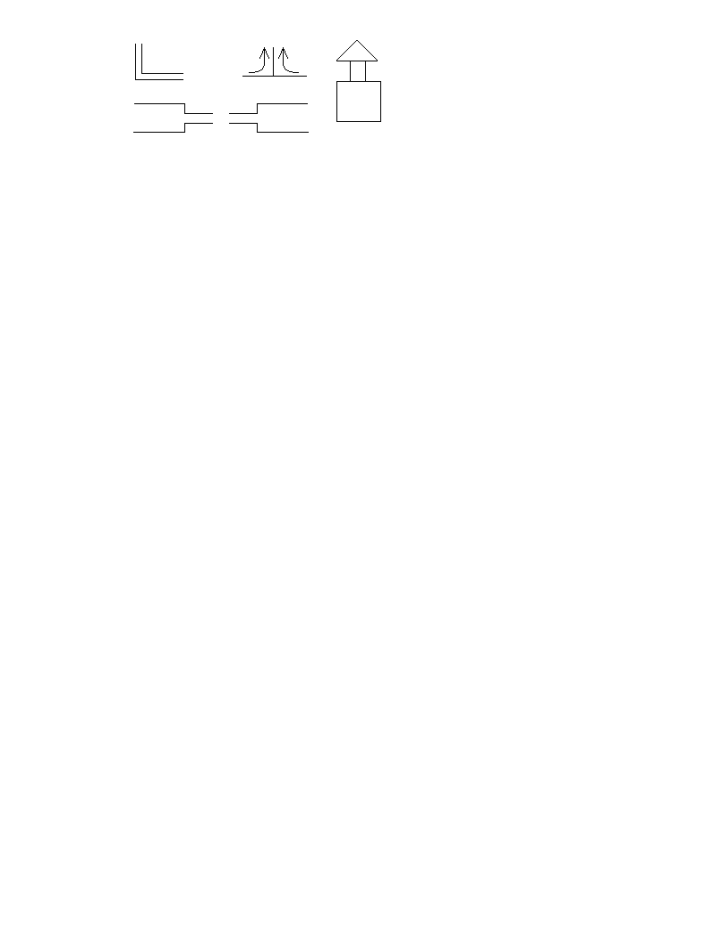

Определяем наличие и коэффициенты местных сопротивлений. На данном участке установлены:

- вход в жалюзийную решетку ζ= 2,0;

- колено прямоугольное (ζ = 1,2 для одного колена) ∑ ζ =2*1,2=2,4;

- внезапное расширение ζ_расш= ;

Потери давления на местные сопротивления определяются по формуле:

(3)

Общие потери давления на участке определяются по формуле:

; (4)

Па

Дальнейший аэродинамический расчет системы сведем в таблицу 1, укажем лишь конечные результаты определения потерь на участках.

Участок 2.

Укажем коэффициенты местных сопротивлений. На данном участке расположены:

-тройник на проходе: ζ= 0,2;

-внезапное расширение: ζ_расш= .

Потери давления на местные сопротивления определяются по формуле:

(3)

Общие потери давления на участке определяются по формуле:

; (4)

Па

Участок 3.

Укажем коэффициенты местных сопротивлений. На данном участке расположены:

-тройник на проходе: ζ= 0,2;

- колено прямоугольное: ζ = 1,2;

-вытяжная шахта с зонтом: ζ = 1,3;

Потери давления на местные сопротивления определяются по формуле:

(3)

Общие потери давления на участке определяются по формуле:

; (4)

Па

Общие потери на главной магистрали составят:

Определяем величину невязки:

(5)

(допустимая величина) 10%>4%,

Аэродинамический расчет и увязка ветвей, примыкающих к главной магистрали. Вентиляция кухни на втором этаже.

Участок 4.

Алгоритм расчета аналогичен расчету участка 1.

Укажем коэффициенты местных сопротивлений. На данном участке расположены:

-тройник на отвод: ζ= 0,6;

- вход в жалюзийную решетку ζ= 2,0;

Потери давления на местные сопротивления определяются по формуле:

(3)

Общие потери давления на участке определяются по формуле:

; (4)

Па

Участок 5.

Алгоритм расчета аналогичен расчету участка 1.

Укажем коэффициенты местных сопротивлений. На данном участке расположены:

-тройник на отвод: ζ= 0,6;

- вход в жалюзийную решетку ζ= 2,0;

Потери давления на местные сопротивления определяются по формуле:

(3)

Общие потери давления на участке определяются по формуле:

; (4)

Па

Таблица 1. Аэродинамический расчет системы вентиляции кухни.

№ уч-ка	L, м3/ч;	l, м	F, м2	a x b, мм	, м/с	,мм	R , Па/м	kэ, мм	n	, Па	Σζ	, Па	Z, Па			Примечания
1	2	3	4	5	6	7	8	9	10	11	12	13	14		15	16
Ж.р	180	-	0,0405	200*350	1	256	-	-	-	-	2	0,6	1,2		1,2	Ж.р:
1	180	1,74	0,073	270*270	0,68	270	0,03	4	1,33	0,07	4,42	0,294	1,3		1,3	Ж.р.: 2* ;
2	360	0,27	0,16	400*400	0,63	400	0,01	4	1,33	0,004	1,4	0,215	0,3		0,304	;
3	540	2	0,21	400*530	0,71	456	0,02	4	1,33	0,05	2,7	0,294	0,794		0,8	; ;
																	δ=4%
4	180	4,44	0,073	270*270	0,68	270	0,03	4	1,33	0,18	1,2	0,294	0,35	0,53		Ж.р.: 3* ;
5	180	7,88	0,073	270*270	0,68	270	0,03	4	1,33	0,314	1,2	0,294	0,35	0,53		Ж.р.: 3* ;
