4.2. Определение нормативных и расчетных значений характеристик грунтов основания
Грунт
основания имеет следующие физико-механические
свойства: истинная плотность
=2,69
т/м3
; средняя плотность
=1,92
т/м3,
влажность природная
=0,20,
влажность на границе пластичности
=0,2,
влажность на границе текучести
=0,25
Расчетная
температура воздуха в помещении
16
.

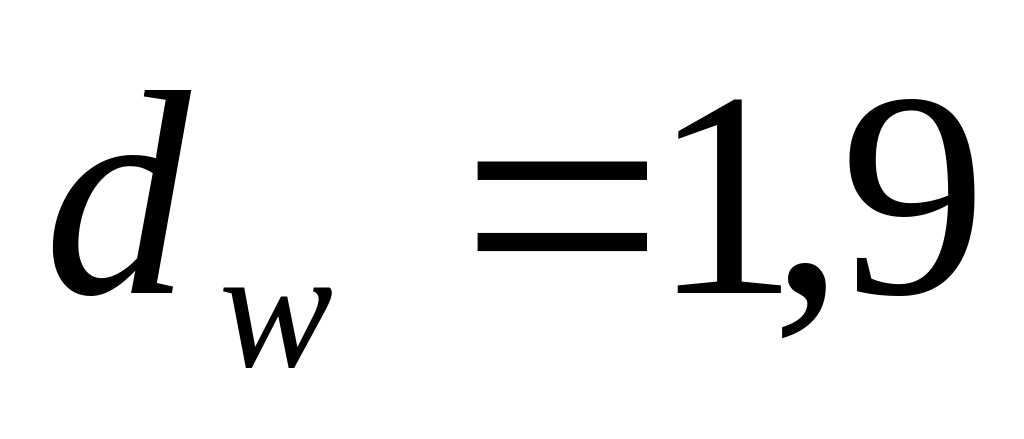

Глубина расположения уровня подземных
вод
= 1,9 м. Обратная
засыпка котлована фундамента выполняется
песчаным грунтом с
1,96 г/см3.
Определяем необходимые характеристики грунта по формулам (4.2)…(4.6)[15]:
плотность грунта в сухом состоянии
г/см3;
коэффициент
пористости грунта
0,68;
степень
влажности грунта
0,79,
т.е. грунт влажный;
число
пластичности грунта
=
0,25 – 0,20 = 0,05 = 5%, следовательно, грунт
является супесью;
показатель текучести пылевато-глинистых грунтов
0,
т.е. грунт имеет полутвердую консистенцию.
4.3 Расчет глубины заложения фундамента и размеров подошвы фундаментов
Определяем глубину заложения фундамента по формулам (4.7)…(4.9)[15]:
а) в зависимости от расчетной глубины промерзания грунта
=
0,6
1,60 = 0,96 м;
где
= 0,6 для помещений без подвала с полами,
устраиваемыми по грунту, при температуре
воздуха в помещении
8,
табл. 1;
, (4.8)
где

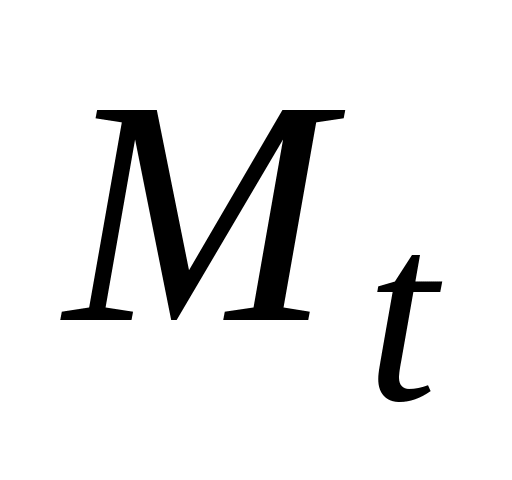

- безразмерный коэффициент, численно
равный сумме абсолютных значений
отрицательных среднемесячных температур
за зиму в данном районе, принимаемых по
СНиП 2.01.01-82 1;
-
величина, принимаемая равной, м: для
суглинков и глин – 0,23; супесей, песков
мелких и пылеватых – 0,28; песков
гравелистых, крупных и средней крупности
– 0,30; крупнообломочных грунтов – 0,34.
б)
по условиям недопущения морозного
пучения грунтов основания и в зависимости
от глубины расположения уровня подземных
вод
м
0,96
м, т.к.
м
8,
табл.2.
в)
в зависимости от конструктивных
особенностей здания принимаем ленточный
фундамент высотой
1,7 м и величиной обреза
0,15
м 10,
с. 27…28; 11, с. 84…87,
т.е.
1,7 + 0,15 = 1,85 м.
Окончательную
глубину заложения фундамента принимаем
равной
1,85
м как максимальную величину из полученных
значений
,
и
.
Расчетное
сопротивление грунта основания
для предварительного определения
размеров подошвы фундамента находим
по данным табл. 3 прил. 3 8.
Для супеси с коэффициентом пористости
и показателем текучести
интерполяцией определяем
255 кПа.
Площадь подошвы центрально нагруженного фундамента определяем по формуле (4.10)[15]:
3,17
м2,

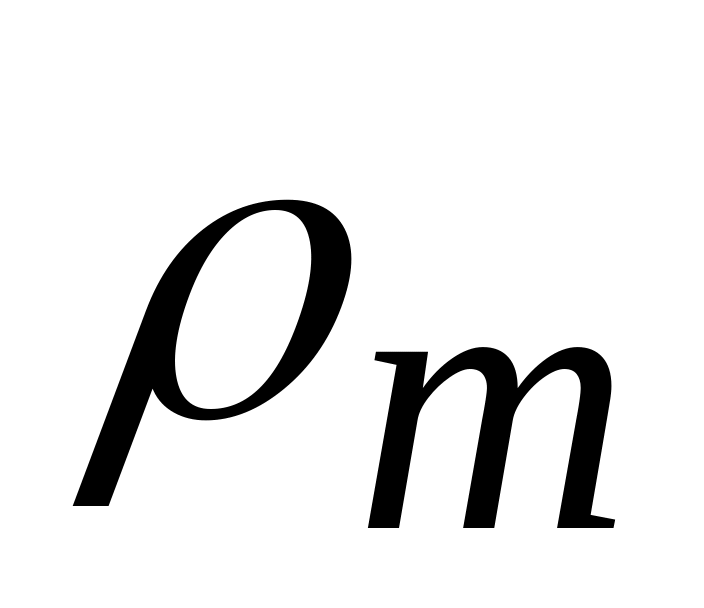

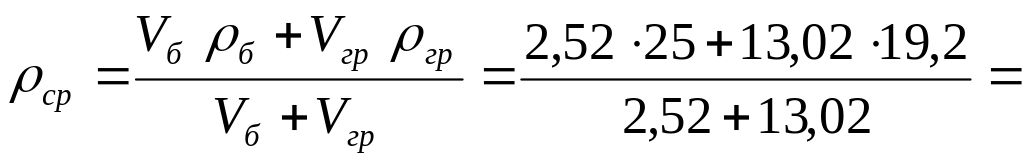

где средняя
плотность материала фундамента и грунта
на его уступах принята равной
(25
+ 19,2) / 2=22,1 кН/м3
при плотности железобетона фундамента
25
кН/м3
и средней плотности грунта
19,2 кН/м3.

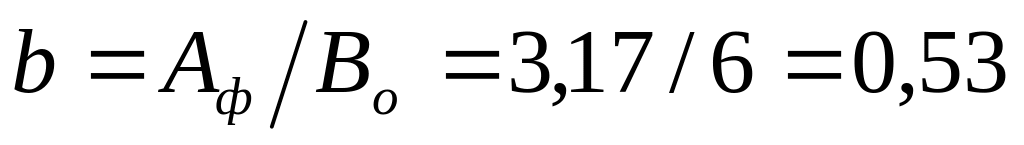

Размеры подошвы ленточного фундамента определяем по формуле (4.12):
,
Выбираем фундамент
с размерами подошвы 6000×1400 мм 10,
с. 29; 11, с. 86
расходом бетона
2,52 м3.

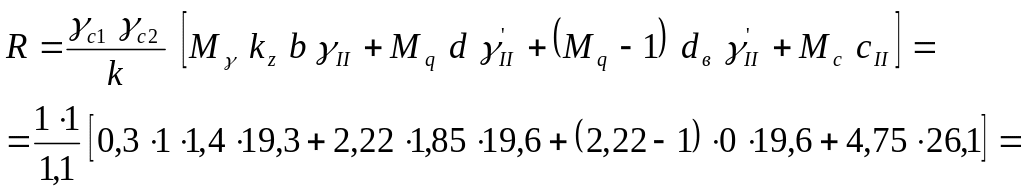

Уточняем расчетное сопротивление грунта основания по формуле (4.11)[15]:
=
193,25 кПа,
где
для супеси с показателем текучести
0
8,
табл. 3;
при
8,
табл. 3;
из-за
принятия прочностных характеристик

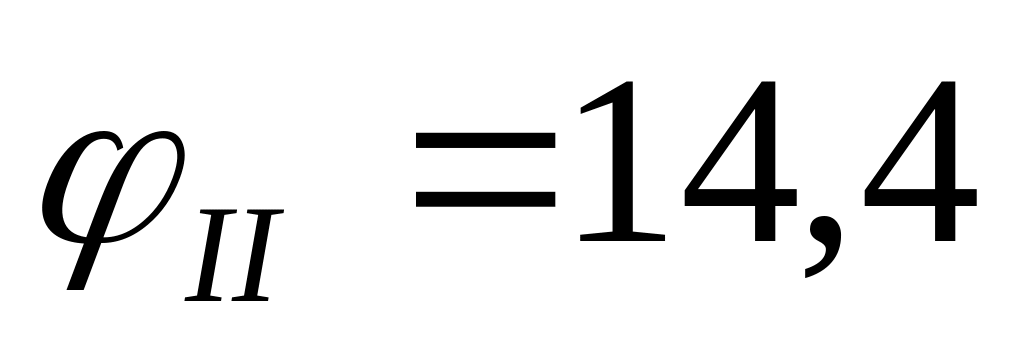

супеси (
и
)
интерполяцией по табл. 2 прил. 1 8
при
и
:
26,1 кПа;
град;
значения
;
;
определены интерполяцией при значении
град. по табл. 4 8;
;
м;
м;
кН/м3;
кН/м3;
.
Уточняем площадь и размеры подошвы фундамента:
= 4,3 м2,
где
20,14кН/м3;
13,02
м3.
,
где
- шаг;
м.
Следовательно, ленточный фундамент с размером подошвы 6000х1400 мм выбран правильно.
