7. Отличительные особенности доильных аппаратов других марок

1. Доильный аппарат ДА-2М «Майга»

Пульсатор конструктивно выполнен иначе, хотя его принципиальная схема такая же, как у АДУ-1. В дросселирующем канале установлен регулировочный винт 1 (рисунок 1.2, а), позволяющий регулировать частоту пульсаций.

Коллектор принципиально не отличается от АДУ-1. Молокосборная камера несколько меньших размеров и непрозрачная. Иная конструкция шайбы клапана.

Доильный стакан имеет прозрачный смотровой конус 4 (рисунок 1.2, б) и монтажное кольцо 3, при помощи которых монтируется в корпусе 1 сосковая резина 2. Молочная трубка 5 надевается на смотровой конус. Доильные стаканы собирают и разбирают с помощью специального монтажного стержня.

Р

К распределителю

К вакуумпроводу коллектора

Низкочастотный блок

Высокочастотный блок

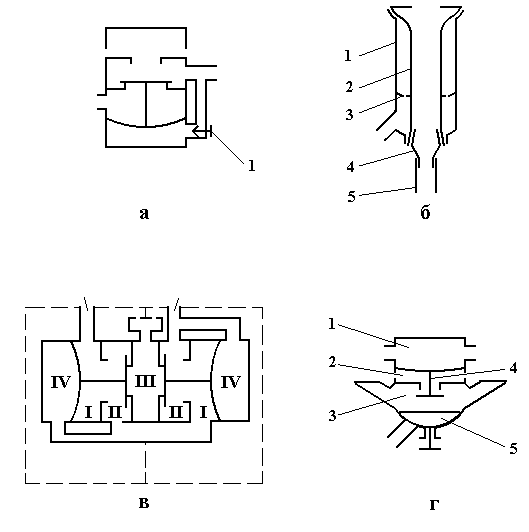

исунок 1.2 Узлы доильных аппаратов:

а – пульсатор доильного аппарата ДА-2М: 1 – регулировочный винт; б – доильный стакан аппарата ДА-2М: 1 – корпус; 2 – сосковая резина; 3 – монтажное кольцо; 4 – смотровой конус; 5 – молочная трубка; в – вибропульсатор доильного аппарата АДС-1; г – коллектор доильного аппарата АДН-1: 1 – распределительная камера; 2 – камера атмосферного давления; 3 – молокосборная камера; 4 – клапанная система; 5 – молочный клапан

2. Стимулирующий доильный аппарат АДС-1

В отличие от АДУ-1 укомплектован вибропульсатором (рисунок 1.2, в). Он состоит из двух блоков (пульсаторов). Низкочастотный блок работает с частотой 1 Гц, а высокочастотный блок с частотой 10 – 12 Гц. Частота пульсаций блоков определяется размерами дросселирующих каналов, выполненных в съёмных кольцах. Кольцо с коротким каналом большего сечения устанавливается в высокочастотном блоке, а кольцо с длинным дросселирующим каналом меньшего сечения – в низкочастотном блоке. Низкочастотный блок работает как обычный пульсатор АДУ-1. На вход высокочастотного блока подается периодически то вакуум, то атмосферное давление с частотой 1 Гц.

В период такта сосания, когда в камеру I высокочастотного блока подаётся вакуум, высокочастотный блок работает как обычный пульсатор, но с высокой частотой пульсаций. Переменный вакуум поступает в распределитель коллектора и межстенные камеры доильных стаканов. Сосковая резина начинает колебаться с такой же частотой и амплитудой 1 – 2 мм, стимулируя молокоотдачу. Такое раздражение сосков подобно эффекту при сосании телёнком. За счет этого обеспечивается более полное выдаивание молока, не требуются массаж вымени и машинное додаивание животных.

Если в камеру I высокочастотного блока подаётся атмосферное давление, то оно распространяется к распределителю коллектора независимо от положения клапанной системы этого блока. Происходит такт сжатия как и в доильном аппарате АДУ-1.

3. Низковакуумный доильный аппарат АДН-1

Пульсатор унифицирован с пульсатором аппарата ДА-2М на 81% и отличается от него тем, что отсутствует регулировочный винт, а дросселирующий канал выполнен в съёмном кольце, установленным под мембраной.

Коллектор (см. рисунок 1.2, г) дополнительно снабжен камерой 2 атмосферного давления и клапанной системой 4, включающей мембрану и клапан со штоком. При такте сосания в силу разности давлений в камерах 1 и 2 клапанная система 4 занимает верхнее положение, поэтому в распределительной и молокосборной камерах коллектора будет вакуум. При такте сжатия за счет разности давлений в камерах 2 и 3 клапанная система 4 опускается и в молокосборную камеру из камеры 2 проникает атмосферный воздух и снижает вакуум в подсосковых камерах доильных стаканов до 12 кПа. В результате фактически получается не такт сжатия, а такт отдыха.

Доильные стаканы такие же, как у АДУ-1.
