Линии электропередачи (лэп)
Провода работающей линии электропередачи создают в прилегающем пространстве электрическое и магнитное поля промышленной частоты (50 Гц). Расстояние, на которое распространяются эти поля от проводов линии, достигает десятков метров.
Дальность распространения электрического поля зависит от класса напряжения ЛЭП (цифра, обозначающая класс напряжения стоит в названии ЛЭП - например, ЛЭП 220 кВ), чем выше напряжение - тем больше зона повышенного уровня электрического поля, при этом размеры зоны не изменяются в течение времени работы ЛЭП. На высоте 2 м от земли напряженность ЭП под ЛЭП 50 кВ составляет в среднем 6 кВ/м, под ЛЭП 750 кВ - 11кВ/м.
Дальность распространения магнитного поля зависит от величины протекающего тока или от нагрузки линии. Поскольку нагрузка ЛЭП может неоднократно изменяться как в течение суток, так и с изменением сезонов года, размеры зоны повышенного уровня магнитного поля также меняются.
Установлено, что в любой точке поля в электроустановках сверхвысокого напряжения (выше 330 кВ) поглощенная телом человека энергия магнитного поля примерно в 50 раз меньше поглощенной им энергии электрического поля. На основании этого был сделан вывод, что отрицательное действие электромагнитных полей электроустановок сверхвысокого напряжения (50 Гц) обусловлено электрическим полем, то есть нормируется напряженность Е, кВ/м. Это представляется особенно важным с учетом того, что в России очень широко как в никакой другой стране распространены ЛЭП столь высокого напряжения, включая районы с высокой плотностью населения.
Электропроводка
Наибольший вклад в электромагнитную обстановку жилых помещений в диапазоне промышленной частоты 50 Гц вносит электротехническое оборудование здания, а именно кабельные линии, подводящие электричество ко всем квартирам и другим потребителям системы жизнеобеспечения здания, а также распределительные щиты и трансформаторы. В помещениях, смежных с этими источниками, обычно повышен уровень магнитного поля промышленной частоты, вызываемый протекающим электротоком. Более 90% площади жилого помещения, по внешней стене которого проходит распределительный кабель электропроводки, может иметь уровни магнитного поля, превышающие 0,2 мкТл. Уровень электрического поля промышленной частоты при этом обычно не высокий и не превышает ПДУ для населения 500 В/м.
|
|

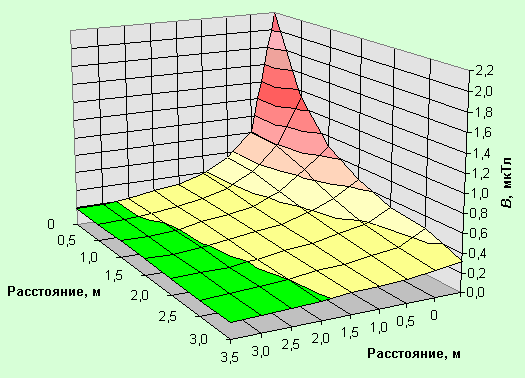

Рис.4. Распределение магнитного поля промышленной частоты в жилом помещении. Источник поля - кабельная линия, проходящая в подъезде по внешней стене комнаты |

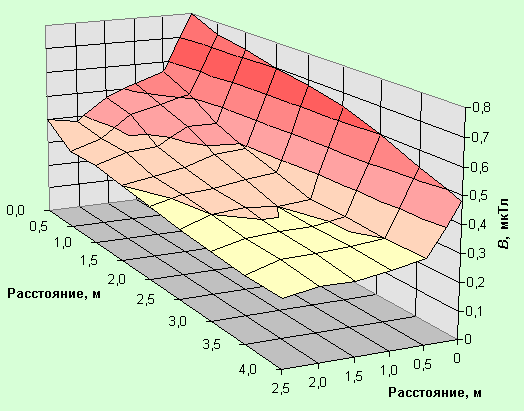

Рис.5. Распределение магнитного поля промышленной частоты в жилом помещении. Источник поля- общий силовой кабель подъезда |
Примеры распределения магнитного поля промышленной частоты в помещениях приведены на рисунках 4 – 5. Зеленым цветом показана зона с безопасным для здоровья уровнем магнитного поля.
Электротранспорт
Электротранспорт (троллейбусы, трамваи, поезда метрополитена и т.п.) является мощным источником электромагнитного поля в диапазоне частот 0-1000 Гц. При этом в роли главного излучателя в подавляющем большинстве случаев выступает тяговый электродвигатель (для троллейбусов и трамваев воздушные токоприёмники по напряженности излучаемого электрического поля соперничают с электродвигателем). Источниками магнитного поля в электропоездах также являются пускотормозные соединения, групповые переключатели, токонесущий провод.
Проведенные исследования свидетельствуют о наличии вариаций МП в салонах для пассажиров и в кабинах водителей в ультранизкочастотном диапазоне (УНЧ) от 0 до 50 Гц. Уровни индукции МП, измеренные в салонах электротранспорта приведены в табл. 3. Максимальные уровни напряженности электрического поля достигают 18 В/м и не превышают предельно допустимых значени
Таблица 3
