4. Измерения и приборы

Анализ взаимодействия ЭП, МП и ЭМП с телом человека показывает, что, как и в случае воздействия полей на микроструктуры изделий электронной техники, можно предложить три модели взаимодействия полей с рецепторами тела на физическом и информационном уровнях:

• зарядовая модель, т.е. какой допустимый уровень заряда, может протекать через отдельные части тела, какой допустимый потенциал может быть приложен к точкам акупунктур, волосяному покрову тела;

• скоростная модель, т.е. какая допустимая величина скорости изменения ЭП, МП и ЭМП вызывает ионизационные и резонансные явления, поверхностные эффекты в микро структурах покрова тела внутри клеток;

• энергетическая модель, т.е. какая допустимая энергия ЭМП, воздействующего на тело человека, не вызывает поражений на клеточном уровне от тепловых процессов.

Регламентируя критерии каждой модели можно установить единый подход к контролю любого электромагнитного воздействия и разработать прибор, который будет регистрировать в заданном алгоритме пиковые и дозовые значения этих трех показателей, и сигнализировать о достижении допустимого уровня взаимодействия ЭМП с человеком независимо от интенсивности, частоты и формы поля.

В настоящее время в России ведется активная работа по созданию различных приборов и накопителей информации нового поколения для использования их как в медицинских учреждениях, так и для индивидуального пользования, позволяющих визуализировать, автоматизировать и максимально упростить процесс получения информации. Подготовлены несколько проектов современных приборов, которые могут быть использованы для проведения электромагнитного мониторинга окружающей среды и обстановки при проведении исследовательских работ в локальных помещениях.

Мониторинг окружающей среды при помощи специальных приборов позволяет иметь полное представление об естественных и наличии искусственных ЭМИ, «загрязняющих» окружающую среду. Современные малогабаритные переносные приборы на основе магнитоэлектрических датчиков позволяют проводить электромагнитные исследования в помещениях любого типа и размера. Так, на основе созданных приборов с феррозондовыми МЧД, появилась возможность проводить исследовательские работы в клиниках в условиях города и в обычных жилых помещениях, при относительно большом уровне индустриальных и техногенных помех, где магнитное поле бывает сильно аномальным, в полевых условиях в местах, где нет электропитания. Новые модели приборов отличаются современным дизайном, применением последних достижений микропроцессорной техники, дешевизной (по сравнению с аналогичными моделями зарубежных приборов), простотой и удобством в эксплуатации и обслуживании.

Рассмотрим основные приборы, разработанные в России и за рубежом.

§1. Портативный трехкомпонентный магнитометр игмп-3к

Конструкция датчика

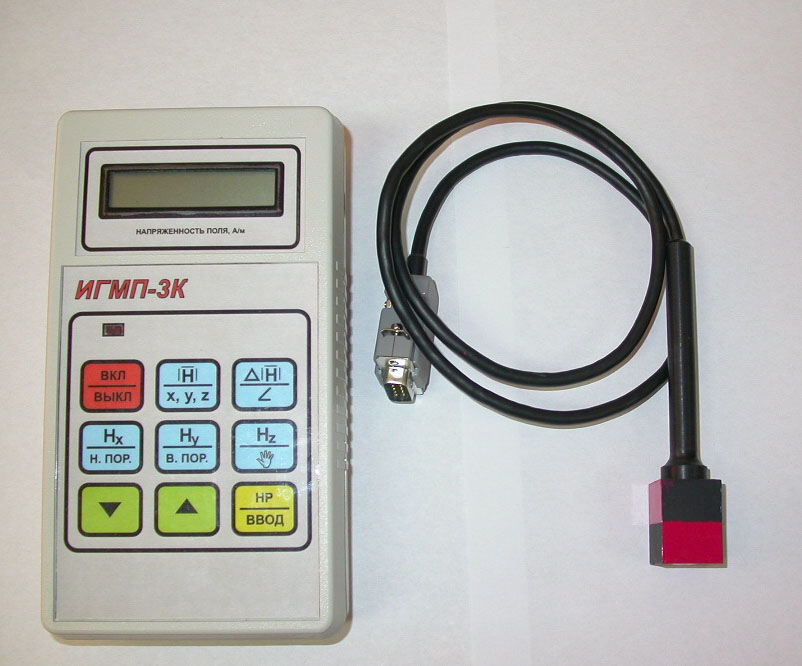

Внешний вид прибора

Назначение

Портативный магнитометр ИГМП-Зк предназначен для измерения модуля вектора и проекций напряженности малых магнитных полей. Прибор может быть использован для контроля степени экранирования помещений от магнитного поля Земли и других источников, в качестве электронного компаса, для медико-биологических и экстрасенсорных исследований, для контроля магнитных полей на рабочих местах, где они ограничиваются нормами СанПиНа. В прибор может быть установлен измеритель напряженности переменных магнитных полей низкой частоты генерируемых промышленными установками, электросетью, бытовыми приборами и другими устройствами (10 – 2000 Гц).

Рекомендован к применению ГОСТ Р 51724-2001.
